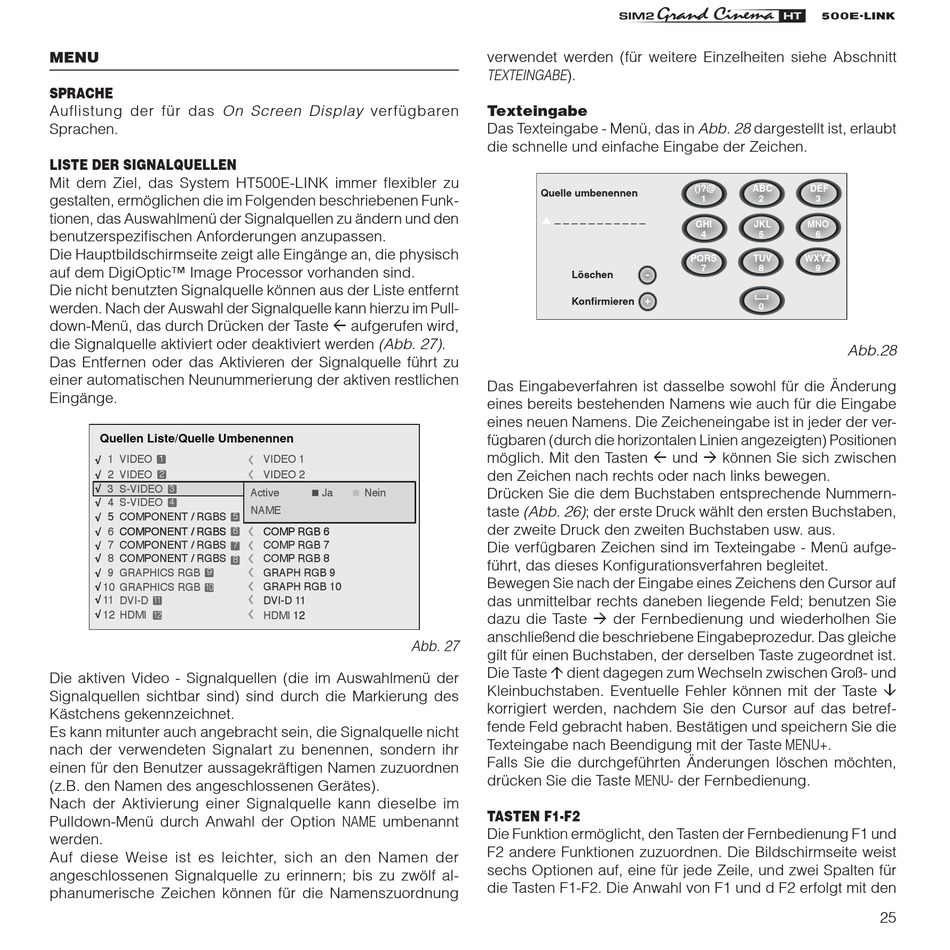

MENU
SPRACHE
Auflistung der für das On Screen Display verfügbaren
Sprachen.
LISTE DER SIGNALQUELLEN
Mit dem Ziel, das System HT500E-LINK immer flexibler zu
gestalten, ermöglichen die im Folgenden beschriebenen Funk-
tionen, das Auswahlmenü der Signalquellen zu ändern und den
benutzerspezifischen Anforderungen anzupassen.
Die Hauptbildschirmseite zeigt alle Eingänge an, die physisch
auf dem DigiOptic™ Image Processor vorhanden sind.
Die nicht benutzten Signalquelle können aus der Liste entfernt
werden. Nach der Auswahl der Signalquelle kann hierzu im Pull-
down-Menü, das durch Drücken der Taste fl aufgerufen wird,
die Signalquelle aktiviert oder deaktiviert werden (Abb. 27).
Das Entfernen oder das Aktivieren der Signalquelle führt zu
einer automatischen Neunummerierung der aktiven restlichen
Eingänge.
������� ������������ ����������
1 VIDEO
1
2 VIDEO
2
3 S-VIDEO
3
4 S-VIDEO
4
5 COMPONENT / RGBS
6 COMPONENT / RGBS
COMPONENT / RGBS
7
COMPONENT / RGBS
8
COMPONENT / RGBS
9 GRAPHICS RGB
9
10
GRAPHICS RGB
10
11
DVI-D
11
12
HDMI
12
Die aktiven Video - Signalquellen (die im Auswahlmenü der
Signalquellen sichtbar sind) sind durch die Markierung des
Kästchens gekennzeichnet.
Es kann mitunter auch angebracht sein, die Signalquelle nicht
nach der verwendeten Signalart zu benennen, sondern ihr
einen für den Benutzer aussagekräftigen Namen zuzuordnen
(z.B. den Namen des angeschlossenen Gerätes).
Nach der Aktivierung einer Signalquelle kann dieselbe im
Pulldown-Menü durch Anwahl der Option NAME umbenannt
werden.
Auf diese Weise ist es leichter, sich an den Namen der
angeschlossenen Signalquelle zu erinnern; bis zu zwölf al-
phanumerische Zeichen können für die Namenszuordnung
VIDEO 1
VIDEO 2
S-VIDEO 3
Active
Ja
Nein
S-VIDEO 4
NAME
5
COMP RGB 5
COMP RGB 6
COMP RGB 6
6
COMP RGB 7
7
COMP RGB 8
8
GRAPH RGB 9
GRAPH RGB 10
DVI-D 11
HDMI
12
Abb. 27
verwendet werden (für weitere Einzelheiten siehe Abschnitt
TEXTEINGABE).
Texteingabe
Das Texteingabe - Menü, das in Abb. 28 dargestellt ist, erlaubt
die schnelle und einfache Eingabe der Zeichen.
������ ����������
� � � � � � � � � � �
�
�������
�
������������
Das Eingabeverfahren ist dasselbe sowohl für die Änderung
eines bereits bestehenden Namens wie auch für die Eingabe
eines neuen Namens. Die Zeicheneingabe ist in jeder der ver-
fügbaren (durch die horizontalen Linien angezeigten) Positionen
möglich. Mit den Tasten fl und ‡ können Sie sich zwischen
den Zeichen nach rechts oder nach links bewegen.
Drücken Sie die dem Buchstaben entsprechende Nummern-
taste (Abb. 26); der erste Druck wählt den ersten Buchstaben,
der zweite Druck den zweiten Buchstaben usw. aus.
Die verfügbaren Zeichen sind im Texteingabe - Menü aufge-
führt, das dieses Konfigurationsverfahren begleitet.
Bewegen Sie nach der Eingabe eines Zeichens den Cursor auf
das unmittelbar rechts daneben liegende Feld; benutzen Sie
dazu die Taste ‡ der Fernbedienung und wiederholhen Sie
anschließend die beschriebene Eingabeprozedur. Das gleiche
gilt für einen Buchstaben, der derselben Taste zugeordnet ist.
Die Taste · dient dagegen zum Wechseln zwischen Groß- und
Kleinbuchstaben. Eventuelle Fehler können mit der Taste ‚
korrigiert werden, nachdem Sie den Cursor auf das betref-
fende Feld gebracht haben. Bestätigen und speichern Sie die
Texteingabe nach Beendigung mit der Taste MENU+.
Falls Sie die durchgeführten Änderungen löschen möchten,
drücken Sie die Taste MENU- der Fernbedienung.
TASTEN F1-F2
Die Funktion ermöglicht, den Tasten der Fernbedienung F1 und
F2 andere Funktionen zuzuordnen. Die Bildschirmseite weist
sechs Optionen auf, eine für jede Zeile, und zwei Spalten für
die Tasten F1-F2. Die Anwahl von F1 und d F2 erfolgt mit den
����
���
���
�
�
�
���
���
���
�
�
�
����
���
����
�
�
�
�
Abb.28
25
