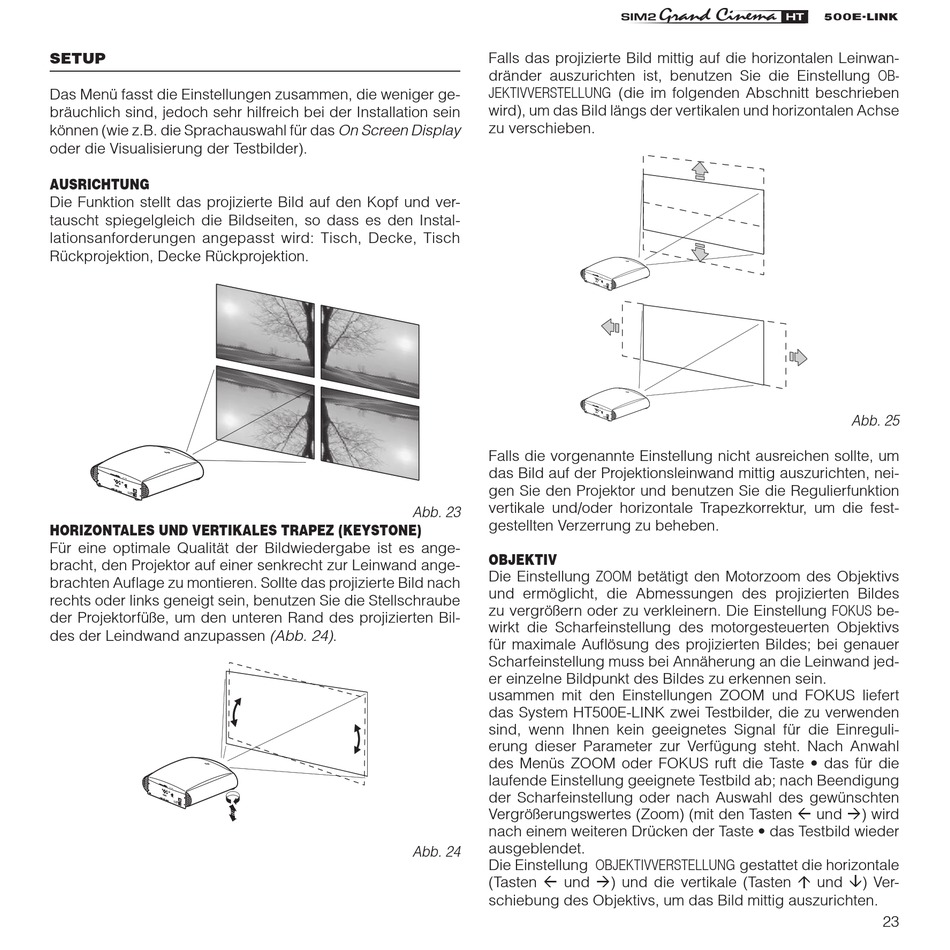

SETUP
Das Menü fasst die Einstellungen zusammen, die weniger ge-
bräuchlich sind, jedoch sehr hilfreich bei der Installation sein
können (wie z.B. die Sprachauswahl für das On Screen Display
oder die Visualisierung der Testbilder).
AUSRICHTUNG
Die Funktion stellt das projizierte Bild auf den Kopf und ver-
tauscht spiegelgleich die Bildseiten, so dass es den Instal-
lationsanforderungen angepasst wird: Tisch, Decke, Tisch
Rückprojektion, Decke Rückprojektion.
HORIZONTALES UND VERTIKALES TRAPEZ (KEYSTONE)
Für eine optimale Qualität der Bildwiedergabe ist es ange-
bracht, den Projektor auf einer senkrecht zur Leinwand ange-
brachten Auflage zu montieren. Sollte das projizierte Bild nach
rechts oder links geneigt sein, benutzen Sie die Stellschraube
der Projektorfüße, um den unteren Rand des projizierten Bil-
des der Leindwand anzupassen (Abb. 24).
Falls das projizierte Bild mittig auf die horizontalen Leinwan-
dränder auszurichten ist, benutzen Sie die Einstellung OB-
JEKTIVVERSTELLUNG (die im folgenden Abschnitt beschrieben
wird), um das Bild längs der vertikalen und horizontalen Achse
zu verschieben.
Falls die vorgenannte Einstellung nicht ausreichen sollte, um
das Bild auf der Projektionsleinwand mittig auszurichten, nei-
gen Sie den Projektor und benutzen Sie die Regulierfunktion
vertikale und/oder horizontale Trapezkorrektur, um die fest-
Abb. 23
gestellten Verzerrung zu beheben.
OBJEKTIV
Die Einstellung ZOOM betätigt den Motorzoom des Objektivs
und ermöglicht, die Abmessungen des projizierten Bildes
zu vergrößern oder zu verkleinern. Die Einstellung FOKUS be-
wirkt die Scharfeinstellung des motorgesteuerten Objektivs
für maximale Auflösung des projizierten Bildes; bei genauer
Scharfeinstellung muss bei Annäherung an die Leinwand jed-
er einzelne Bildpunkt des Bildes zu erkennen sein.
usammen mit den Einstellungen ZOOM und FOKUS liefert
das System HT500E-LINK zwei Testbilder, die zu verwenden
sind, wenn Ihnen kein geeignetes Signal für die Einreguli-
erung dieser Parameter zur Verfügung steht. Nach Anwahl
des Menüs ZOOM oder FOKUS ruft die Taste • das für die
laufende Einstellung geeignete Testbild ab; nach Beendigung
der Scharfeinstellung oder nach Auswahl des gewünschten
Vergrößerungswertes (Zoom) (mit den Tasten fl und ‡) wird
nach einem weiteren Drücken der Taste • das Testbild wieder
ausgeblendet.
Abb. 24
Die Einstellung OBJEKTIVVERSTELLUNG gestattet die horizontale
(Tasten fl und ‡) und die vertikale (Tasten · und ‚) Ver-
schiebung des Objektivs, um das Bild mittig auszurichten.
Abb. 25
23
