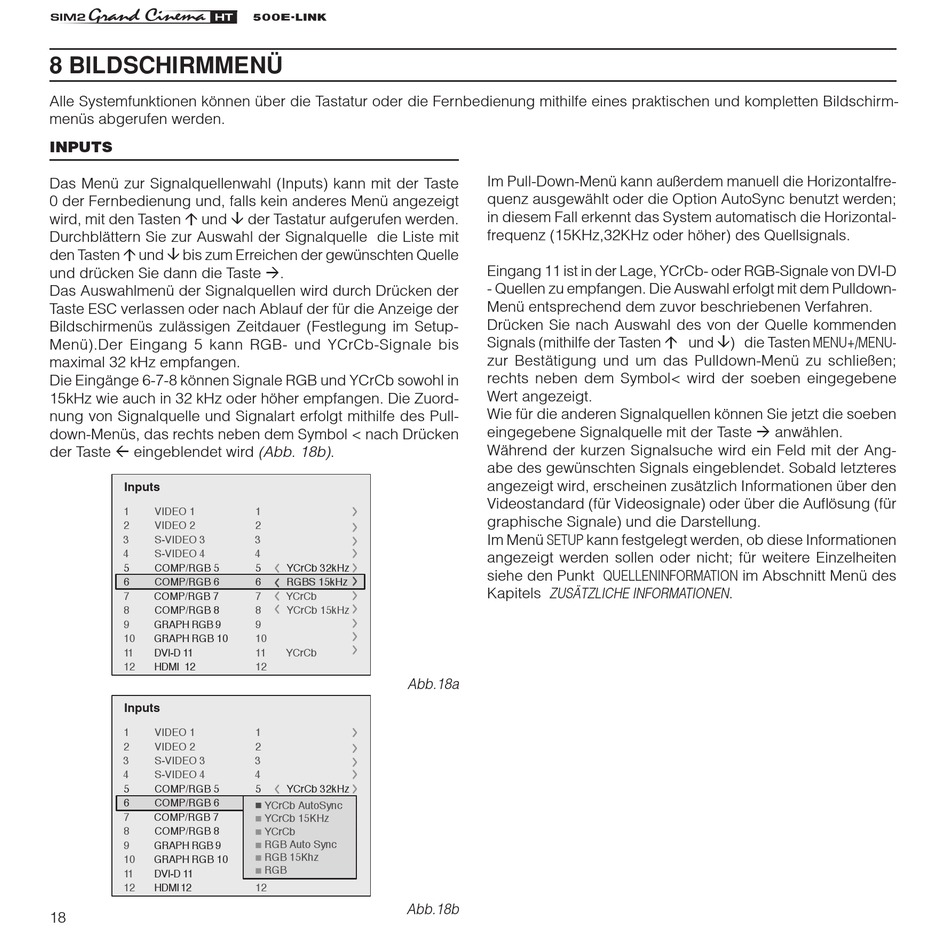

8 BILDSCHIRMMENÜ
Alle Systemfunktionen können über die Tastatur oder die Fernbedienung mithilfe eines praktischen und kompletten Bildschirm-
menüs abgerufen werden.
INPUTS
Das Menü zur Signalquellenwahl (Inputs) kann mit der Taste
0 der Fernbedienung und, falls kein anderes Menü angezeigt
wird, mit den Tasten · und ‚ der Tastatur aufgerufen werden.
Durchblättern Sie zur Auswahl der Signalquelle die Liste mit
den Tasten · und ‚ bis zum Erreichen der gewünschten Quelle
und drücken Sie dann die Taste ‡.
Das Auswahlmenü der Signalquellen wird durch Drücken der
Taste ESC verlassen oder nach Ablauf der für die Anzeige der
Bildschirmenüs zulässigen Zeitdauer (Festlegung im Setup-
Menü).Der Eingang 5 kann RGB- und YCrCb-Signale bis
maximal 32 kHz empfangen.
Die Eingänge 6-7-8 können Signale RGB und YCrCb sowohl in
15kHz wie auch in 32 kHz oder höher empfangen. Die Zuord-
nung von Signalquelle und Signalart erfolgt mithilfe des Pull-
down-Menüs, das rechts neben dem Symbol < nach Drücken
der Taste fl eingeblendet wird (Abb. 18b).
������
1
VIDEO 1
2
VIDEO 2
3
S-VIDEO 3
4
S-VIDEO 4
5
COMP/RGB 5
6
COMP/RGB 6
7
COMP/RGB 7
8
COMP/RGB 8
9
GRAPH RGB 9
10
GRAPH RGB 10
11
DVI-D 11
12
HDMI 12
������
1
VIDEO 1
2
VIDEO 2
3
S-VIDEO 3
4
S-VIDEO 4
5
COMP/RGB 5
6
COMP/RGB 6
7
COMP/RGB 7
8
COMP/RGB 8
9
GRAPH RGB 9
10
GRAPH RGB 10
11
DVI-D 11
12
HDMI 12
18
1
2
3
4
5
YCrCb 32kHz
6
RGBS 15kHz
7
YCrCb
8
YCrCb 15kHz
9
10
11
YCrCb
12
Abb.18a
1
2
3
4
5
YCrCb 32kHz
6
RGBS 15kHz
YCrCb AutoSync
7
YCrCb 15KHz
YCrCb
8
YCrCb
YCrCb 15kHz
RGB Auto Sync
9
RGB 15Khz
10
RGB
11
YCrCb
12
Abb.18b
Im Pull-Down-Menü kann außerdem manuell die Horizontalfre-
quenz ausgewählt oder die Option AutoSync benutzt werden;
in diesem Fall erkennt das System automatisch die Horizontal-
frequenz (15KHz,32KHz oder höher) des Quellsignals.
Eingang 11 ist in der Lage, YCrCb- oder RGB-Signale von DVI-D
- Quellen zu empfangen. Die Auswahl erfolgt mit dem Pulldown-
Menü entsprechend dem zuvor beschriebenen Verfahren.
Drücken Sie nach Auswahl des von der Quelle kommenden
Signals (mithilfe der Tasten · und ‚) die Tasten MENU+/MENU-
zur Bestätigung und um das Pulldown-Menü zu schließen;
rechts neben dem Symbol< wird der soeben eingegebene
Wert angezeigt.
Wie für die anderen Signalquellen können Sie jetzt die soeben
eingegebene Signalquelle mit der Taste ‡ anwählen.
Während der kurzen Signalsuche wird ein Feld mit der Ang-
abe des gewünschten Signals eingeblendet. Sobald letzteres
angezeigt wird, erscheinen zusätzlich Informationen über den
Videostandard (für Videosignale) oder über die Auflösung (für
graphische Signale) und die Darstellung.
Im Menü SETUP kann festgelegt werden, ob diese Informationen
angezeigt werden sollen oder nicht; für weitere Einzelheiten
siehe den Punkt QUELLENINFORMATION im Abschnitt Menü des
Kapitels ZUSÄTZLICHE INFORMATIONEN.
