4 INSTALLATION
AUFSTELLEN DER BEIDEN EINHEITEN
Das System HT500E-LINK besteht aus zwei klar getrennten Einheiten (dem DigiOptic™ Image Processor und dem Projektor);
jede Einheit ist mit einem Netzkabel versehen und die beiden Einheiten sind durch ein 20 m langes Glasfaserkabel miteinander
verbunden.
AUFSTELLEN DES DIGIOPTIC™ IMAGE PROCES-
SORS
Der DigiOpticl Image Prozessor wird am besten auf einem
Möbelstück oder einem Ständer aufgestellt (die Prozessor-
maße sind für Gestelle 19" geeignet). Wählen Sie eine stabile
Unterlage und achten Sie darauf, dass genügend Platz für
ausreichende Lüftung vorhanden ist (mindestens 3 cm).
Die Einheit wird über ein externes Netzteil mit einer Spannung
von +7 VDC gespeist; der Netzschalter der Einheit befindet
sich auf dem Netzteil.
Schließen Sie das Kabel des Netzteils am Eingang POWER auf
der Rückseite an (Abb. 2).
Benutzen Sie nur das von SIM2 gelieferte oder zumindest ein
von SIM2 zugelassenes Netzteil.
Benutzen Sie für die Befestigung des DigiOptica™ Image
Prozessors auf dem Ständer die Schrauben, die linken und
rechten Halterungen der Ausstattung.
Die Schrauben lösen, mit denen der Deckel an der Basis des
DigiOptic™ Processors befestigt ist, die linken und rechten
Halterungen anbringen und mit den mitgelieferten Schrauben
anschrauben. Für die Befestigung am Ständer die Schrauben
der Ausstattung verwenden (Abb.6).
AUFSTELLEN DES PROJEKTORS
Stellen Sie den Projektor auf eine stabile Unterlage oder benut-
zen Sie bei Deckeninstallation den Bügel des Zubehörs.
ACHTUNG: Befolgen Sie bei der Deckenmontage mittels
Aufhängebügel strikt die dem Aufhängebügelbausatz beilieg-
enden Installations- und Sicherheitsanweisungen. Falls ein nicht
von SIM2 gelieferter Bügel eingesetzt wird, vergewissern Sie
sich, dass der Projektor in einem Abstand von mindestens 65
mm von der Decke angebracht wird und dass der Bügel nicht
die Belüftungsschlitze auf dem Projektordeckel und -boden
verschließt.
Stellen Sie den Projektor in der gewünschten Entfernung von der
Leinwand auf: die Größe des projizierten Bildes hängt von dem
Abstand zwischen dem Projektorobjektiv und der Leinwand
und von dem vorgegebenen Zoom ab. Im Kapitel ZUSÄTZLICHE
INFORMATIONEN finden Sie weitere Einzelheiten.

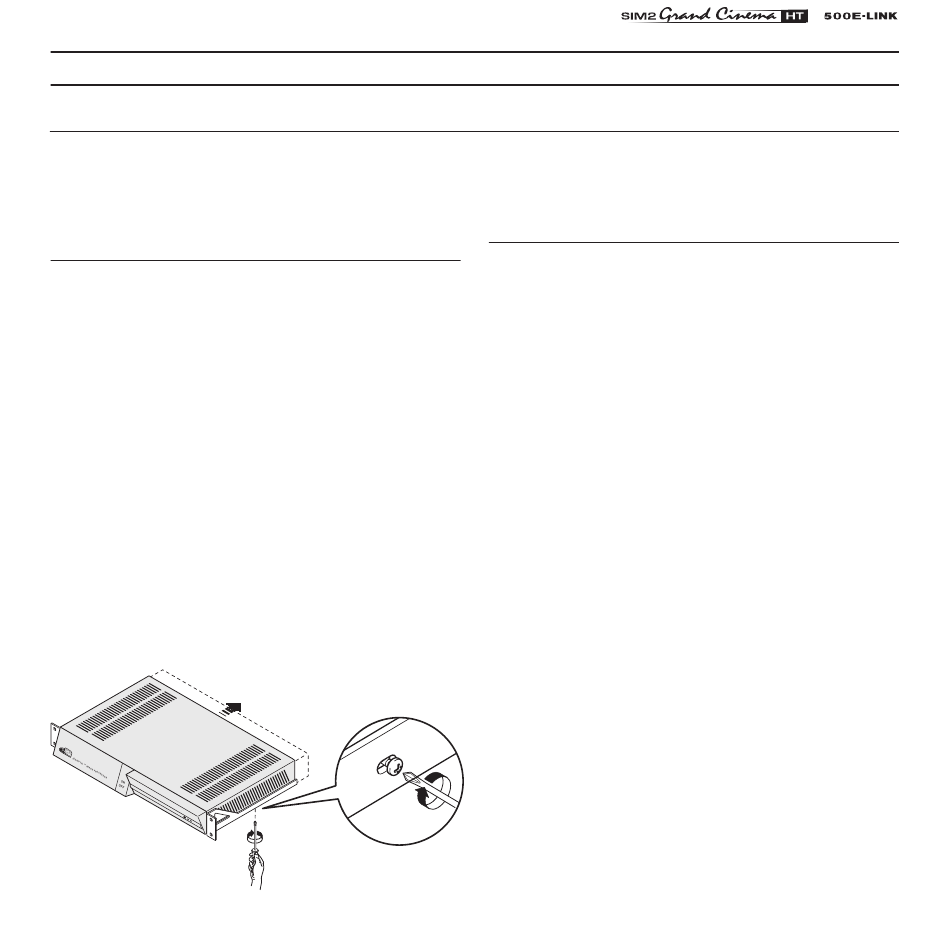

Abb.6
9
