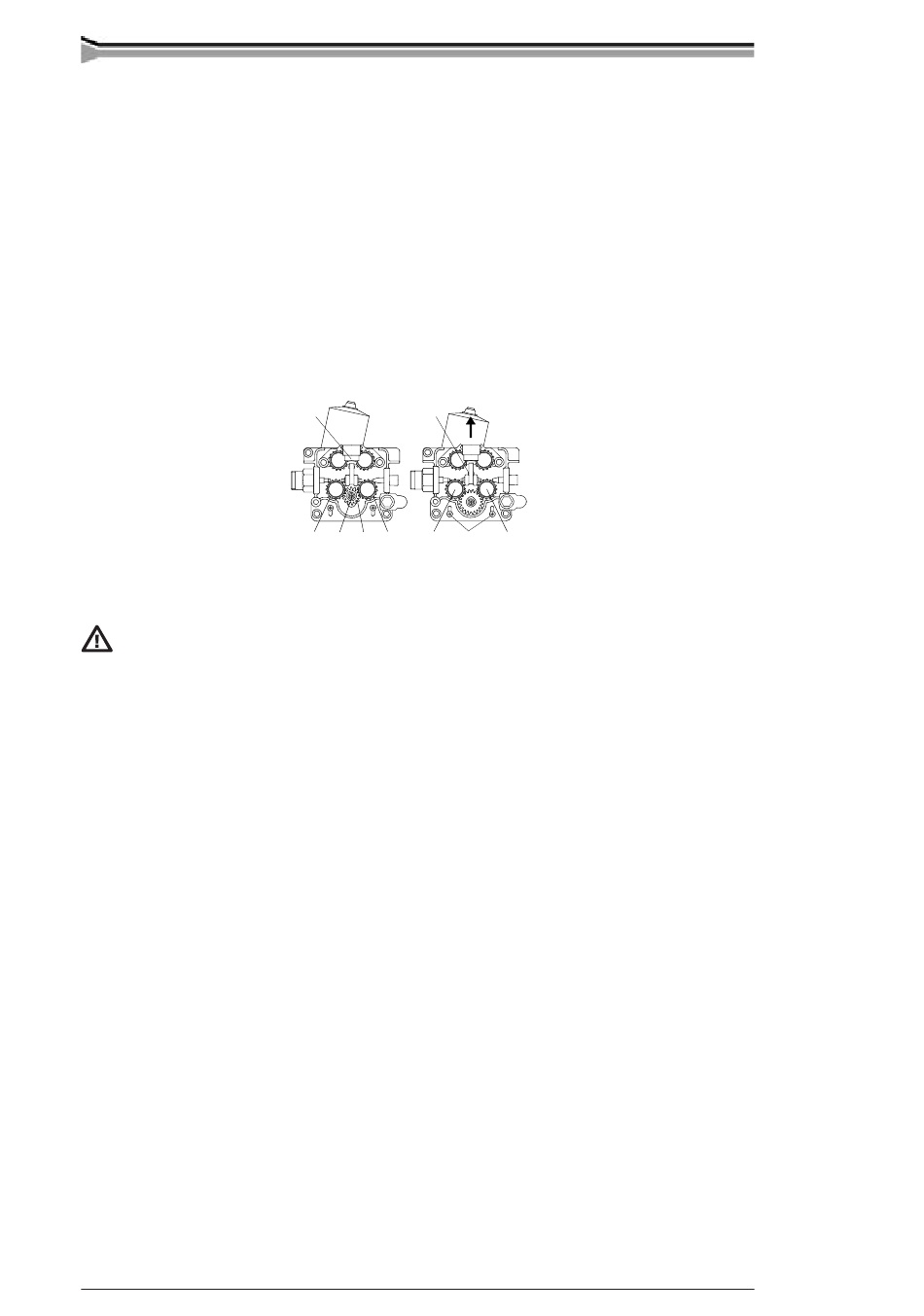

– Öffnen Sie den Spannhebel (20). Entfernen Sie die unten befindlichen Vorschubrollen (21). Lösen
Sie die Schraube (23) und ihre Unterlegscheibe. Entfernen Sie das Antriebsrad D28, (24) von der
Motorenwelle.
– Öffnen Sie die Schrauben (25) (3 St) 1 Gewinde. Montieren Sie auf die Motorenwelle das Antriebsrad
D40. Schrauben Sie die Schraube (23) mit ihrer Unterlegscheibe wieder fest.
– Montieren Sie die Vorschubrollen (21) zurück auf ihre Wellen, befestigen Sie jedoch noch nicht die
Befestigungsschrauben der Vorschubrollen (22).
– Heben Sie den Motor so an, daß die Zahnlücke zwischen dem Antriebsrad und den beiden unten
befindlichen Vorschubrollen ca. 0,2 mm ist.
– Spannen Sie die Schrauben (25). KontrollierenSie die Zahnlücken, bei Bedarf verbessern Sie die
Stellung des Motors. Schrauben Sie die Befestigungsschrauben der Vorschubrollen fest (22).
Ein zu geringes Spiel zwischen den Zähnen verursacht Motorüberlastung und ein zu groß
erhöhtes Verschleiß an die Motor. Ein zu großes Spiel verursacht eine schnelle Abnutzung der
Zähne der Vorschubrollen und des Antriebsritzels.

3. INSTALLIERUNG DES MIG-SYSTEMS

3.1. ZUBEHÖR ENTSPRECHEND DEM DRAHTDURCHMESSER
PROMIG-Vorschubrollen sind mit V-, U- und verzahnter Nut erhältlich.
Rollen mit V-Nut:
Universalrolle für die meisten Drähte
Verzahnte Rollen:
Speziell für Fülldrähte und Stahldrähte
U-Rollen:
Speziell für Aluminiumdrähte
PROMIG-Vorschubrollen haben zwei Spuren. Die jeweils korrekte Spur wird durch Wechseln der U-Scheibe
vor oder hinter die Rolle gewechselt. Auch den Antriebsrad mit der schwarzer Unterlegscheibe umsetzen.
Rollen und Führungsrohre sind farblich gekennzeichnet.
10 – PROMIG 520R, 120R / 0544
20 2 5
21 23 2 4 2 1 22 2 5 22
