Inhaltszusammenfassung für Kemppi Master 5000

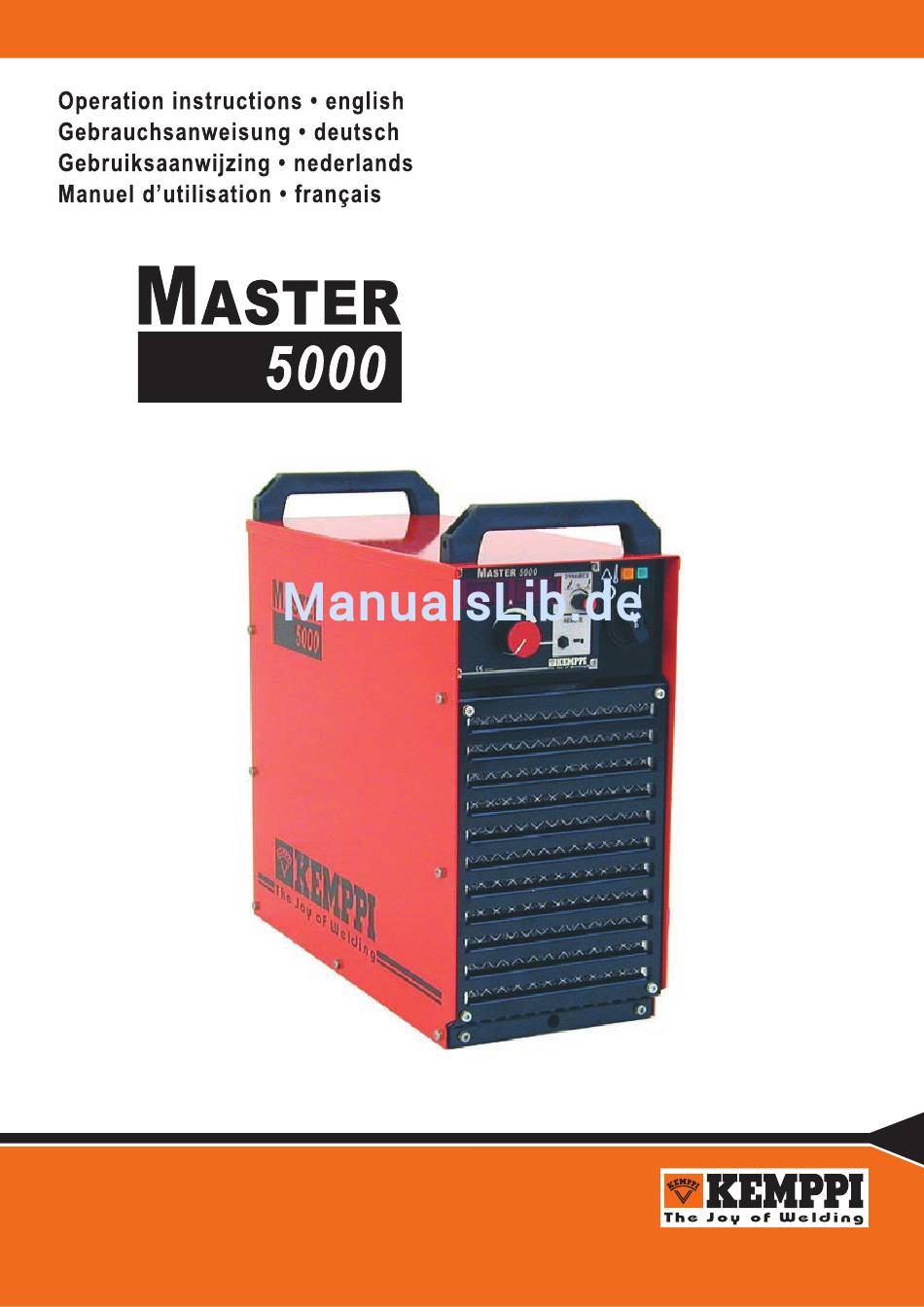

- Seite 1 1913250E Master 5000...
-
Seite 2: Inhaltsverzeichnis
3.4. Funktion des Ventilators ........................8 3.5. Einstellung für Stabelektroden-Dynamik..................9 4. WARTUNG..........................11 4.1. Kabel.............................. 11 4.2. Stromquelle............................ 11 4.3. Kemppi-Servicewerkstätten führen Termingebundene Wartungen nach Vereinbarung aus..11 5. BETRIEBSSTÖRUNGEN ..................... 12 6. BESTELLDATEN ........................12 7. TECHNISCHE DATEN ......................13 ©... -
Seite 3: Einleitung

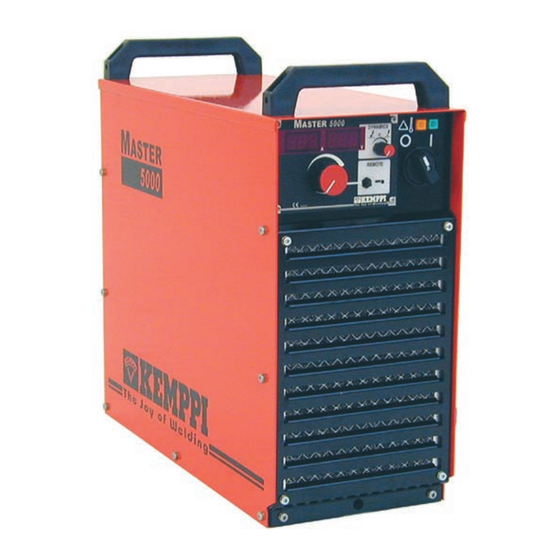

Master 5000 eignet sich für das Stabelelektrodenschweißen und Fugenhobeln Aufgrund seiner hohen Leistung und ausgezeichneten Schweißeigenschaften sowie aufgrund seiner geringen Größe und des leichten Gewichts eignet sich Master 5000 sehr gut für Montage-, Reparatur- und Produktionsschweißungen. Um den Schweißstrom gut ablesen zu können, ist die Maschine mit einem Display für Schweiß- strom und Schweißspannung versehen. -
Seite 4: Inbetriebnahme
2. INBETRIEBNAHME 2.1. INBETRIEBNAHME P21 Strommesser P22 Spannungsmesser P23 Anzeige des Einstellungswertes für Stabelektroden- schweiß-Dynamik -9...0...+9 R21 Einstellung für Schweißstrom R22 Einstellung für Stabelektrodenschweiß-Dynamik S21 Wahl für Nah-/Fernregelung © 4 – Master 5000/0227 4 – Master 5000/0227 COPYRIGHT KEMPPI OY... - Seite 5 F11 Sicherung für Fernregelanschluß 1,0 A träge H11 Signallampe I/O H12 Warnlampe für Überhitzung S11 Hauptschalter I/O X11 Schweiß- und Masseanschluß X13 Schweiß- und Masseanschluß X14 Fernregelanschluß 01 Durchführung des Netzkabels © Master 5000/0227 – 5 COPYRIGHT KEMPPI OY...
-
Seite 6: Aufstellen
Bitte darauf achten, dass der Strahl der Schleifmaschine nicht gegen die Stromquelle gerichtet wird. 2.3. NETZANSCHLUß Die Master 5000-Stromquelle wird mit 5 m Netzkabel versehen ohne den Stecker geliefert. Wenn das Netzanschlußkabel den örtlichen Elektrizitätsverordnungen den entsprechenden Gebrauchslandes nicht entspricht, muß man das Kabel entsprechend tauschen. -
Seite 7: Schweiß- Und Massekabel
Reinigen Sie die Befestigungsstelle von Farbe und Rost. 2.5. MONTAGE DER ANLAGE AUF DEN TRANSPORTWAGEN Lesen Sie die Montageanweisung für die Master 5000-Stromquelle, die mit dem Transportwa- gen T12 geliefert wird. Befestigen Sie die Stromquelle sorgfältig, so dass das System das Heben mit der Hebevorrichtung aushält. -
Seite 8: Bedienungselemente Und Ihr Gebrauch
Stromes zu. In der Strommessung tritt dies nicht auf. 3.4. FUNKTION DES VENTILATORS In den Master 5000-Stromquellen gibt es zwei gleichzeitig funktionierende Ventilatoren. - der Ventilator schaltet sich für einen Augenblick ein, wenn der Hauptschalter in die I-Stellung gedreht wird. -
Seite 9: Einstellung Für Stabelektroden-Dynamik
Stabelektroden, wenn am unteren Ende der Empfehlungsströme der Stabelektroden (9) geschweißt wird. P21 Strommesser P22 Spannungsmesser P23 Anzeige des Einstellwertes für Stabelektrodenschweiß Dynamik -9..0..+9. R21 Einstellung für Schweißstrom R22 Einstellung für Stabelektrodenschweiß-Dynamik S21 Wahl für Nah-/Fernregelung © Master 5000/0227 – 9 COPYRIGHT KEMPPI OY... - Seite 10 C 100C Einstellung für Stabelektrodenschweißstrom (R61), Referenzskala 1…10. C 100D Grobeinstellung (R61), Referenzskala 1…10, und Feineinstellung +/- (R62) für Stabe- lektrodenschweißstrom. 16c Verlängerungskabel für Fernregelung 20 Massekabel 21 Kabel für Stabelektrodenschweißen C100C C100D Fernregler © 10 – Master 5000/0227 10 – Master 5000/0227 COPYRIGHT KEMPPI OY...
-
Seite 11: Wartung
- Kontrolle des Netzkabels und des Steckers - Beschädigte oder verschlissene Teile werden getauscht - Wartungskontrolle. Die Funktionen und die Leistungswerte der Maschine werden überprüft und bei Bedarf mit Hilfe von Testgeräten eingestellt. © Master 5000/0227 – 11 COPYRIGHT KEMPPI OY... -
Seite 12: Betriebsstörungen
20/5m - 70 mm 6184711 21/5m - 50 mm 6184501 21/5m - 70 mm 6184701 C100C 6185410 C100D 6185413 16c /10 m 6185451 /25 m 6185452 /50 m 6185453 6185228 © 12 – Master 5000/0227 12 – Master 5000/0227 COPYRIGHT KEMPPI OY... -
Seite 13: Technische Daten
530 mm (ohne Griffe) Breite 230 mm Höhe 520 mm Gewicht Gewicht Gewicht 48 kg Spannungsversorgung für anliegende Geräte 50 V DC Sicherung 1,0 A träge Die Anlage erfüllt die Konformitätsansprüche des CE-Zeichens. © Master 5000/0227 – 13 COPYRIGHT KEMPPI OY... - Seite 14 DEUTSCHLAND e-mail: sales.se@kemppi.com Tel (06033) 88 020 Telefax (06033) 72 528 KEMPPI NORGE A/S e-mail:sales.de@kemppi.com PB 2151 Postterminalen KEMPPI SP. z o.o. N – 3103 TØNSBERG Ul. Pilsudskiego 2 NORGE 05-091 ZA¸BKI Tel 33 35 80 80 Poland Telefax 33 35 80 90 Tel +48 22 781 6162 e-mail: sales.no@kemppi.com...
