2. INBETRIEBNAHME

2.1. ANSCHLÜSSE UND STECKVERBINDUNGEN

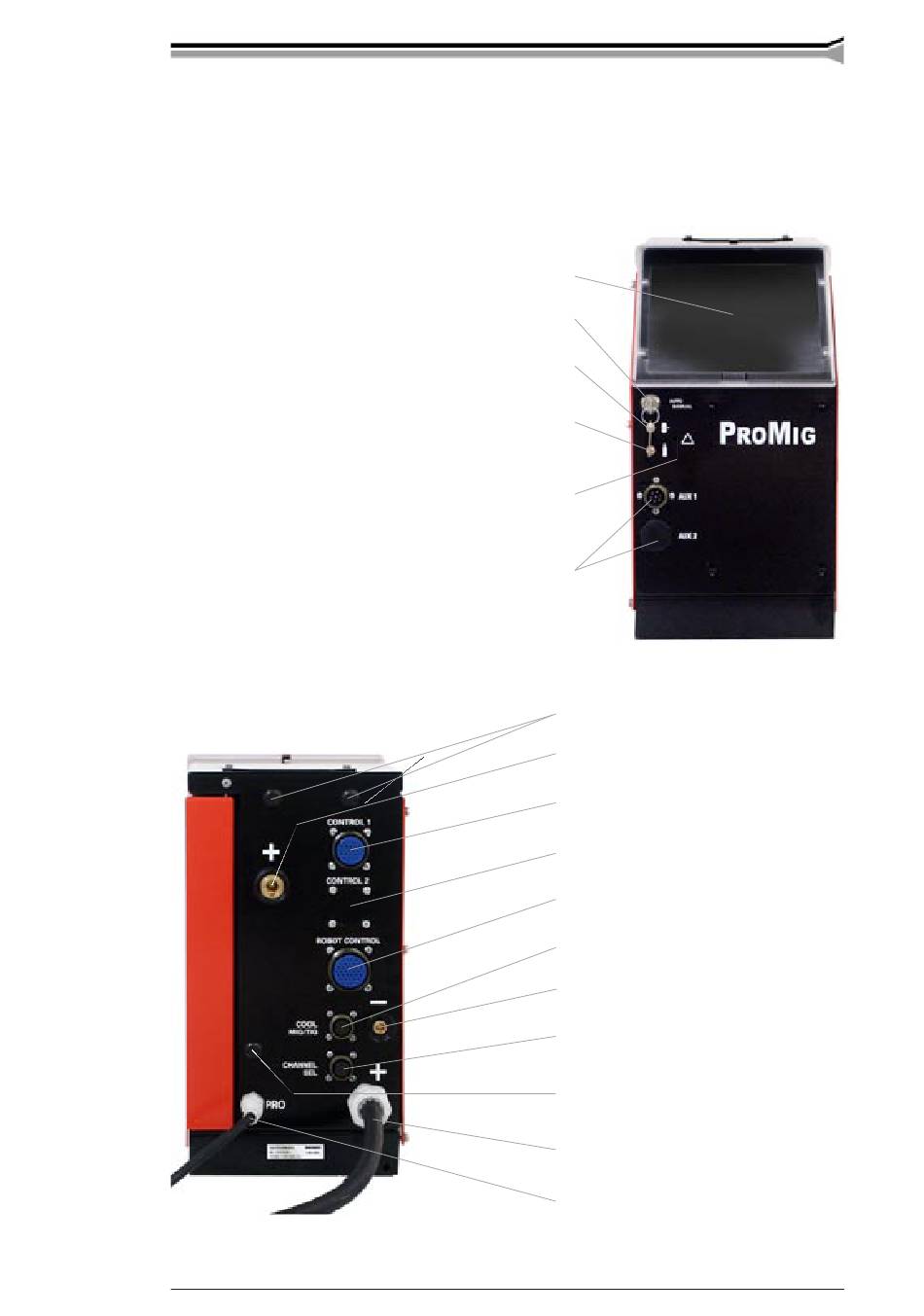

2.1.1. Promig 520R Steuerungseinheit

Blindplatte, vorbereitet für Panel
Vorbereitung für anwenderpezifische
© KEMPPI OY
Schalter für Panelfixierung
(Option für MXE-Modell)
Stromloses Drahteinfädeln
Gastest
Anzeige Motorüberhitzung
Steckverbindungen
Vorbereitung für
Gas-Schnellverschlüsse
Schweißstrom (+)
Steuerkabel zum 120R oder einem
spannungsgesteuerten Drahtvorschubgerät
SWF
Steuerkabel zu einem evtl. 2. 120R
Anschluss für Robotersteuerung
Steuerleitung für PRO-System
(Probus)
Anschluss für Spannungs-
überwachung (–)
Anschluss für Kanalwahl
(Option für MXE-Modell)
Drahtauslauf (für interne Drahtspule)
Schweißkabel an PRO Stromquelle
Steuerleitung an PRO Stromquelle
PROMIG 520R, 120R / 0544 – 5
