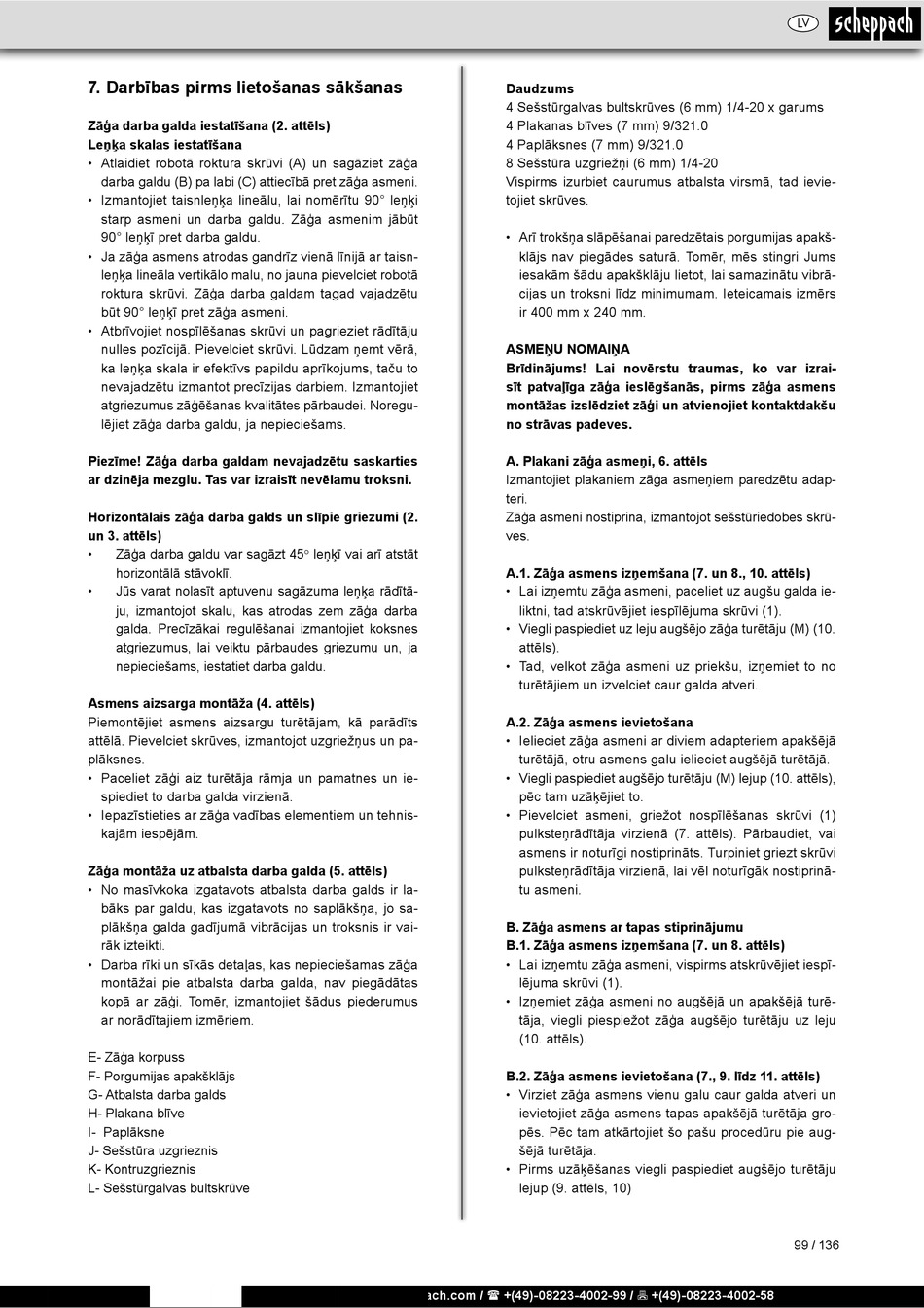

7. Darbības pirms lietošanas sākšanas
Zāģa darba galda iestatīšana (2. attēls)
Leņķa skalas iestatīšana
• Atlaidiet robotā roktura skrūvi (A) un sagāziet zāģa
darba galdu (B) pa labi (C) attiecībā pret zāģa asmeni.
• Izmantojiet taisnleņķa lineālu, lai nomērītu 90° leņķi
starp asmeni un darba galdu. Zāģa asmenim jābūt
90° leņķī pret darba galdu.
• Ja zāģa asmens atrodas gandrīz vienā līnijā ar taisn-
leņķa lineāla vertikālo malu, no jauna pievelciet robotā
roktura skrūvi. Zāģa darba galdam tagad vajadzētu
būt 90° leņķī pret zāģa asmeni.
• Atbrīvojiet nospīlēšanas skrūvi un pagrieziet rādītāju
nulles pozīcijā. Pievelciet skrūvi. Lūdzam ņemt vērā,
ka leņķa skala ir efektīvs papildu aprīkojums, taču to
nevajadzētu izmantot precīzijas darbiem. Izmantojiet
atgriezumus zāģēšanas kvalitātes pārbaudei. Noregu-
lējiet zāģa darba galdu, ja nepieciešams.
Piezīme! Zāģa darba galdam nevajadzētu saskarties
ar dzinēja mezglu. Tas var izraisīt nevēlamu troksni.
Horizontālais zāģa darba galds un slīpie griezumi (2.
un 3. attēls)
• Zāģa darba galdu var sagāzt 45° leņķī vai arī atstāt
horizontālā stāvoklī.
• Jūs varat nolasīt aptuvenu sagāzuma leņķa rādītā-
ju, izmantojot skalu, kas atrodas zem zāģa darba
galda. Precīzākai regulēšanai izmantojiet koksnes
atgriezumus, lai veiktu pārbaudes griezumu un, ja
nepieciešams, iestatiet darba galdu.
Asmens aizsarga montāža (4. attēls)
Piemontējiet asmens aizsargu turētājam, kā parādīts
attēlā. Pievelciet skrūves, izmantojot uzgriežņus un pa-
plāksnes.
• Paceliet zāģi aiz turētāja rāmja un pamatnes un ie-
spiediet to darba galda virzienā.
• Iepazīstieties ar zāģa vadības elementiem un tehnis-
kajām iespējām.
Zāģa montāža uz atbalsta darba galda (5. attēls)
• No masīvkoka izgatavots atbalsta darba galds ir la-
bāks par galdu, kas izgatavots no saplākšņa, jo sa-
plākšņa galda gadījumā vibrācijas un troksnis ir vai-
rāk izteikti.
• Darba rīki un sīkās detaļas, kas nepieciešamas zāģa
montāžai pie atbalsta darba galda, nav piegādātas
kopā ar zāģi. Tomēr, izmantojiet šādus piederumus
ar norādītajiem izmēriem.
E- Zāģa korpuss
F- Porgumijas apakšklājs
G- Atbalsta darba galds
H- Plakana blīve
I- Paplāksne
J- Sešstūra uzgrieznis
K- Kontruzgrieznis
L- Sešstūrgalvas bultskrūve
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Daudzums
4 Sešstūrgalvas bultskrūves (6 mm) 1/4-20 x garums
4 Plakanas blīves (7 mm) 9/321.0
4 Paplāksnes (7 mm) 9/321.0
8 Sešstūra uzgriežņi (6 mm) 1/4-20
Vispirms izurbiet caurumus atbalsta virsmā, tad ievie-
tojiet skrūves.
• Arī trokšņa slāpēšanai paredzētais porgumijas apakš-
klājs nav piegādes saturā. Tomēr, mēs stingri Jums
iesakām šādu apakšklāju lietot, lai samazinātu vibrā-
cijas un troksni līdz minimumam. Ieteicamais izmērs
ir 400 mm x 240 mm.
ASMEŅU NOMAIŅA
Brīdinājums! Lai novērstu traumas, ko var izrai-
sīt patvaļīga zāģa ieslēgšanās, pirms zāģa asmens
montāžas izslēdziet zāģi un atvienojiet kontaktdakšu
no strāvas padeves.
A. Plakani zāģa asmeņi, 6. attēls
Izmantojiet plakaniem zāģa asmeņiem paredzētu adap-
teri.
Zāģa asmeni nostiprina, izmantojot sešstūriedobes skrū-
ves.
A.1. Zāģa asmens izņemšana (7. un 8., 10. attēls)
• Lai izņemtu zāģa asmeni, paceliet uz augšu galda ie-
liktni, tad atskrūvējiet iespīlējuma skrūvi (1).
• Viegli paspiediet uz leju augšējo zāģa turētāju (M) (10.
attēls).
• Tad, velkot zāģa asmeni uz priekšu, izņemiet to no
turētājiem un izvelciet caur galda atveri.
A.2. Zāģa asmens ievietošana
• Ielieciet zāģa asmeni ar diviem adapteriem apakšējā
turētājā, otru asmens galu ielieciet augšējā turētājā.
• Viegli paspiediet augšējo turētāju (M) lejup (10. attēls),
pēc tam uzāķējiet to.
• Pievelciet asmeni, griežot nospīlēšanas skrūvi (1)
pulksteņrādītāja virzienā (7. attēls). Pārbaudiet, vai
asmens ir noturīgi nostiprināts. Turpiniet griezt skrūvi
pulksteņrādītāja virzienā, lai vēl noturīgāk nostiprinā-
tu asmeni.
B. Zāģa asmens ar tapas stiprinājumu
B.1. Zāģa asmens izņemšana (7. un 8. attēls)
• Lai izņemtu zāģa asmeni, vispirms atskrūvējiet iespī-
lējuma skrūvi (1).
• Izņemiet zāģa asmeni no augšējā un apakšējā turē-
tāja, viegli piespiežot zāģa augšējo turētāju uz leju
(10. attēls).
B.2. Zāģa asmens ievietošana (7., 9. līdz 11. attēls)
• Virziet zāģa asmens vienu galu caur galda atveri un
ievietojiet zāģa asmens tapas apakšējā turētāja gro-
pēs. Pēc tam atkārtojiet šo pašu procedūru pie aug-
šējā turētāja.
• Pirms uzāķēšanas viegli paspiediet augšējo turētāju
lejup (9. attēls, 10)
