10.3

Erweiterungskarte -PROFIBUS-

Dieses Kapitel beschreibt die PROFIBUS Erweiterungskarte für den S300.
Informationen über der Funktionsumfang und das Softwareprotokoll finden Sie in unse-
rem Handbuch "Kommunikationsprofil PROFIBUS DP".
Die PROFIBUS-Erweiterungskarte verfügt über zwei parallel verdrahtete, 9-polige
Sub-D-Buchsen.
Die Spannungsversorgung der Erweiterungskarte übernimmt der Servoverstärker.
10.3.1

Anschlusstechnik

Leitungsauswahl, Leitungsführung, Schirmung, Busanschlussstecker, Busabschluss und
Laufzeiten werden in den "Aufbaurichtlinien PROFIBUS-DP/FMS" der PROFIBUS-Nut-
zerorganisation PNO beschrieben.
10.3.2

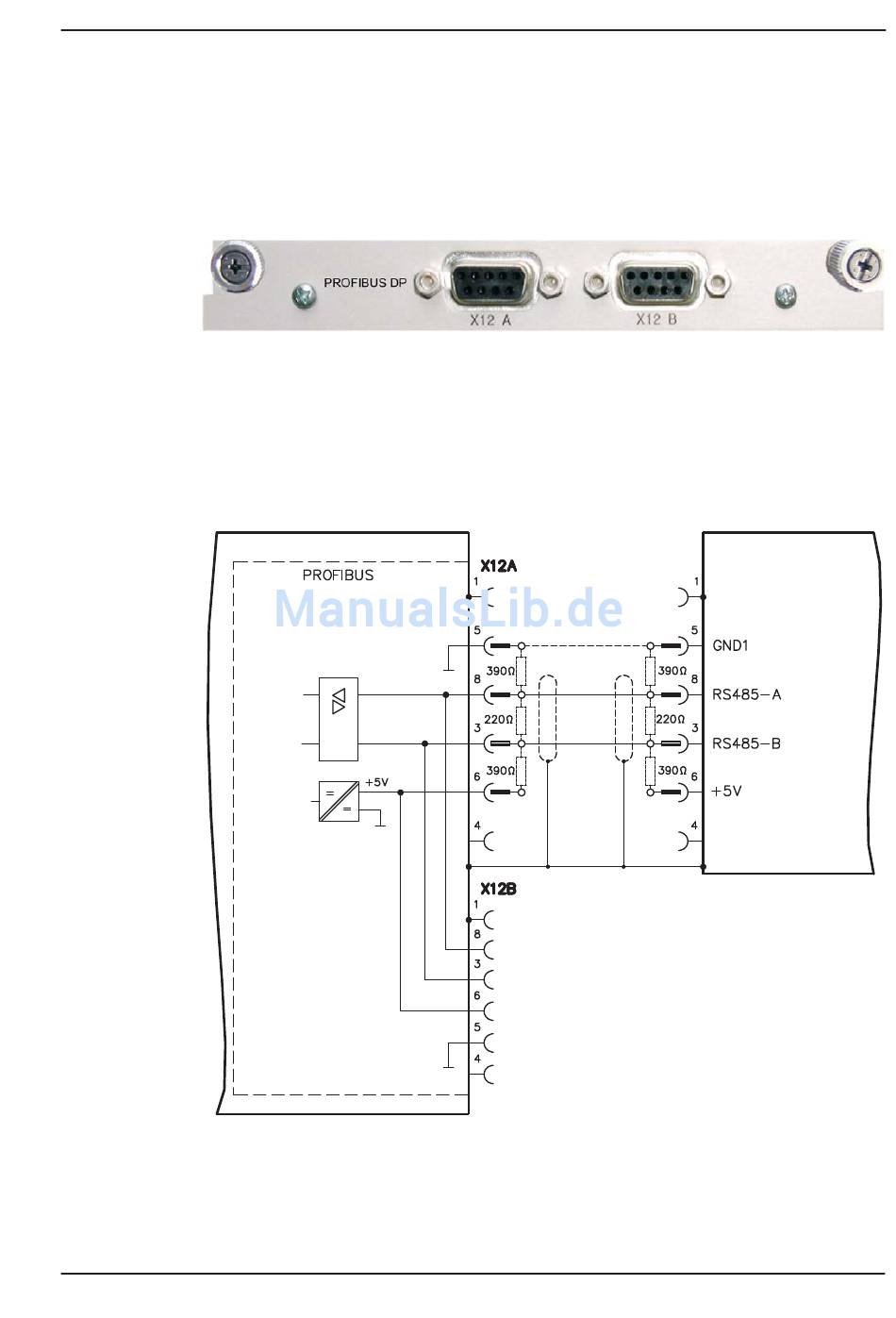

Anschlussbild
