Transportmodul Wechseln - CAB EOS2 Serviceanleitung

2 Baugruppen wechseln
2.6

Transportmodul wechseln

1
2
3
4

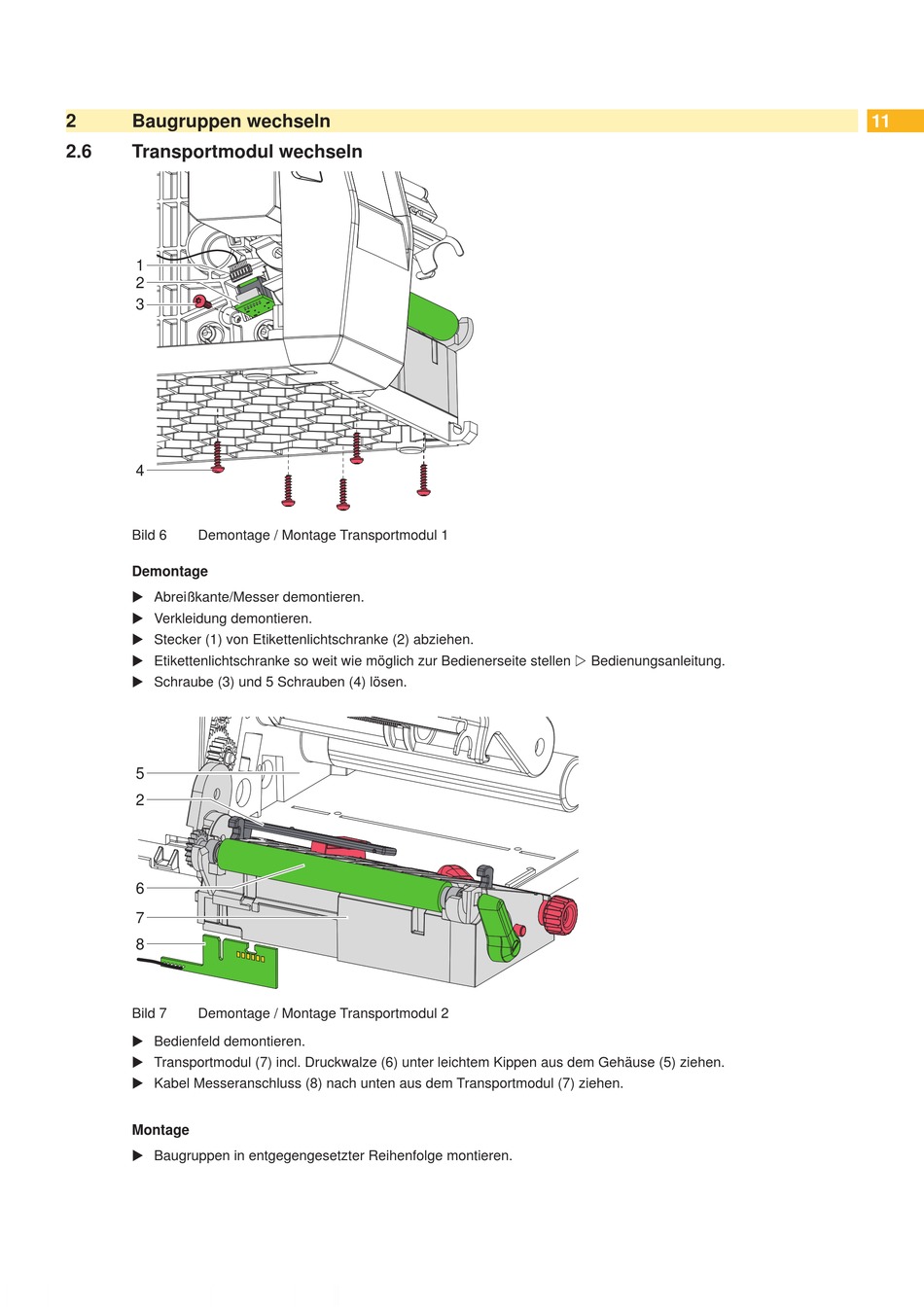

Bild 6 Demontage / Montage Transportmodul 1
Demontage
 Abreißkante/Messer demontieren.
 Verkleidung demontieren.
 Stecker (1) von Etikettenlichtschranke (2) abziehen.
 Etikettenlichtschranke so weit wie möglich zur Bedienerseite stellen  Bedienungsanleitung.
 Schraube (3) und 5 Schrauben (4) lösen.
5
2
6
7
8
Bild 7 Demontage / Montage Transportmodul 2
 Bedienfeld demontieren.
 Transportmodul (7) incl. Druckwalze (6) unter leichtem Kippen aus dem Gehäuse (5) ziehen.
 Kabel Messeranschluss (8) nach unten aus dem Transportmodul (7) ziehen.
Montage
 Baugruppen in entgegengesetzter Reihenfolge montieren.
