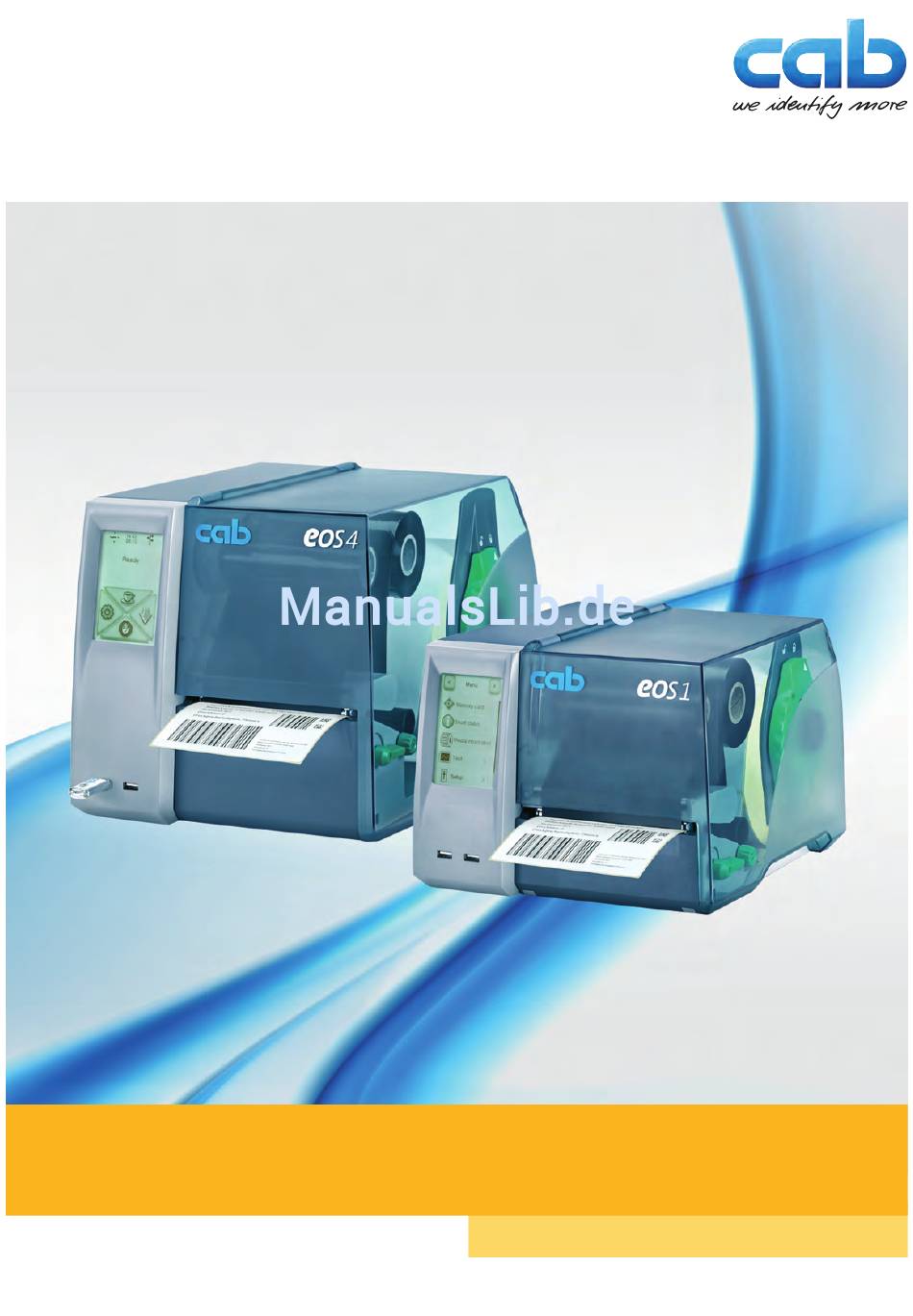

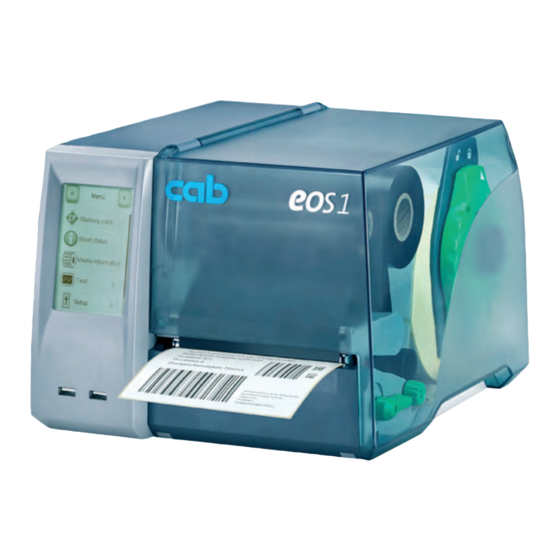

- Seite 1 Serviceanleitung Etikettendrucker Made in Germany...
- Seite 2 Verwendung - insbesondere die Ersatzteilbeschaffung eines von cab verkauften Gerätes - erfordert die vorherige schrift- liche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät...
- Seite 3 Ersatzteile - EOS1 Druckmechanik Art.-Nr. Benennung Bem. Serien-Nr. Art.-Nr. Benennung Bem. Serien-Nr. 1.1 5965403.001 Rückwand 5540617.001 Fuß 5902414.001 Schraube EJOT-PT-K30x12 5965477.001 Umlenkrolle 3.1 5965484.001 Deckel 5903004.001 Scheibe DIN125-A3,2 5550176.001 CPU X3 5966203.001 Folienaufwickler 5.1 5551126.001 Netzteil 5966205.001 Folienabwickler 5.2 5966366.001 DC/DC-Wandler 5965427.001 Drehfeder 6.1 5965498.001 Getriebemotor 27.1 5965455.001 Rollenhalter...
- Seite 4 Ersatzteile - Schneidemesser EOS1 C Art.-Nr. Benennung Bem. Serien-Nr. Art.-Nr. Benennung Bem. Serien-Nr. Messer Messer 37.1 5965987.001 Blende 5965502.001 Welle 5965524.001 Messer 37.2 5966331.001 Blende 38.1 5965529.001 Schneidmodul 5965528.001 Messer 38.2 5966350.001 Schneidmodul 5906221.001 Druckfeder 5540637.001 Druckfeder 46.1 5965507.001 Gehäuse 5965501.001 Zahnrad Z12 46.2 5966912.001 Gehäuse 5541379.001 Getriebemotor...
- Seite 5 Ersatzteile - EOS4 Druckmechanik Art.-Nr. Benennung Bem. Serien-Nr. Art.-Nr. Benennung Bem. Serien-Nr. 1.2 5965872.001 Rückwand 5540617.001 Fuß 5902414.001 Schraube EJOT-PT-K30x12 5965477.001 Umlenkrolle 3.2 5965877.001 Deckel 5903004.001 Scheibe DIN125-A3,2 5550176.001 CPU X3 5966203.001 Folienaufwickler 5.1 5551126.001 Netzteil 5966205.001 Folienabwickler 5.2 5966366.001 DC/DC-Wandler 5965427.001 Drehfeder 6.2 5965887.001 Getriebemotor 27.2 5965886.001 Rollenhalter...
- Seite 6 Ersatzteile - Schneidemesser EOS4 C Art.-Nr. Benennung Bem. Serien-Nr. Art.-Nr. Benennung Bem. Serien-Nr. 37.3 5966341.001 Blende 5965502.001 Welle 38.2 5966350.001 Schneidmodul 5965524.001 Messer 5540637.001 Druckfeder 5965528.001 Messer 5965501.001 Zahnrad Z12 5906221.001 Druckfeder 5541379.001 Getriebemotor 46.2 5966912.001 Gehäuse Ersatzteile - Spendemodul EOS4 P Art.-Nr.
-
Seite 7: Blockschaltbild
Blockschaltbild... - Seite 8 Technische Dokumente Pos. Artikel-Nr. Benennung Serien-Nr. 9009113.001 Bedienungsanleitung EOS de/en 9009118.001 DVD EOS Weitere technische Dokumente sind im Internet auf www.cab.de im Menü "Support & Downloads" abrufbar. Werkzeuge Pos. Benennung Verwendung Abbildung Torx-Schrauben- TX10 Druckkopf wechseln, dreher Transferfolienlauf einstellen Justierzange flach-...
-
Seite 9: Einstellungen
Bremskraft prüfen Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Drehfeder gebremst. Die Bremskraft am Abwickler beeinflusst den Transport der Transferfolie. Die Messung der Bremskraft am Transferfolienabwickler erfolgt mithilfe eines Prüfkörpers. Die Sollwerte für Bremskraft sind: Drehfeder am Drehrichtung Bremskraft Transferfolienabwickler beliebig... - Seite 10 Baugruppenwechsel Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Abreißkante / Messer / Druckkopf / Druckwalze Wechsel und Montage dieser Baugruppen sind in der w Bedienungsanleitung EOS beschrieben. Verkleidung Bild 3 Demontage Deckel...
-
Seite 11: Bedienfeld
Baugruppenwechsel Bedienfeld Bild 5 Demontage / Montage Bedienfeld Demontage X Verkleidung demontieren. X Bedienfeld (3) an Lasche (7) entriegeln, nach vorn schwenken und nach oben abnehmen. X Steckverbinder der Kabel Display (4), Messeranschluss (5) und Masseanschluss (6) abziehen. Montage X Steckverbinder (4 bis 6) anstecken. X Bedienfeld mit Schlitz (2) in Führung (1) einhängen und andrücken, bis Lasche (7) einrastet. - Seite 12 Baugruppenwechsel Transportmodul Bild 6 Demontage / Montage Transportmodul 1 Demontage X Abreißkante/Messer demontieren. X Verkleidung demontieren. X Stecker (1) von Etikettenlichtschranke (2) abziehen. X Etikettenlichtschranke so weit wie möglich zur Bedienerseite stellen w Bedienungsanleitung. X Schraube (3) und 5 Schrauben (4) lösen. Bild 7 Demontage / Montage Transportmodul 2 X Falls Kabel Messeranschluss (8) vorhanden :...
- Seite 13 Baugruppenwechsel Schrittmotor Bild 8 Demontage / Montage Schrittmotor 1 Demontage X Verkleidung demontieren. X Transportmodul demontieren. X Steckverbinder (2) des Schrittmotors (3) von CPU (1) abziehen. X Zahnrädern (5) von den Achsen (6) abnehmen. Hinweis! Die Zahnräder (5) sind vom Gehäuseinneren aus durch die Löcher (4) mit spitzem Werkzeug erreichbar und können von den Achsen geschoben werden.
- Seite 14 Baugruppenwechsel Kopfhalter Bild 10 Demontage / Montage Kopfhalter Demontage X Verkleidung demontieren. X Druckkopf demontieren. X Feder (2) an Federbolzen (1) aushängen X Kopfhalter (7) anheben, Lasche (4) des Kopfhalters (7) entriegeln und Kopfhalter mit Feder (2) in Richtung Bedie- nerseite aus dem Gehäuse (3) schieben.
