Verkleidung Demontieren - CAB EOS2 Serviceanleitung

2 Baugruppen wechseln
2.4

Verkleidung demontieren

1
2
3

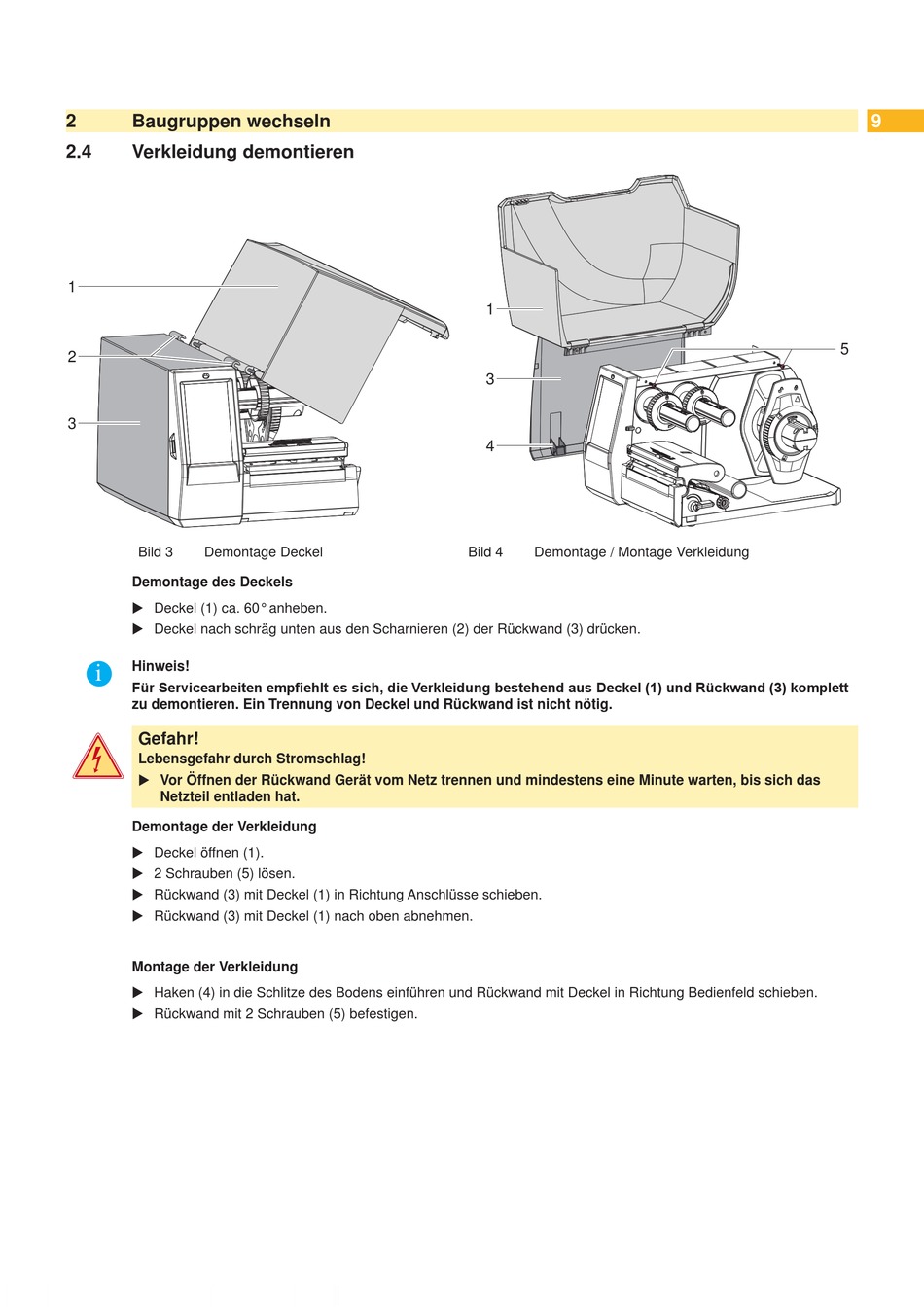

Bild 3 Demontage Deckel
Demontage des Deckels
 Deckel (1) ca. 60° anheben.
 Deckel nach schräg unten aus den Scharnieren (2) der Rückwand (3) drücken.
i
Hinweis!
Für Servicearbeiten empfiehlt es sich, die Verkleidung bestehend aus Deckel (1) und Rückwand (3) komplett
zu demontieren. Ein Trennung von Deckel und Rückwand ist nicht nötig.
Gefahr!
Lebensgefahr durch Stromschlag!
 Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
Demontage der Verkleidung
 Deckel öffnen (1).
 2 Schrauben (5) lösen.
 Rückwand (3) mit Deckel (1) in Richtung Anschlüsse schieben.
 Rückwand (3) mit Deckel (1) nach oben abnehmen.
Montage der Verkleidung
 Haken (4) in die Schlitze des Bodens einführen und Rückwand mit Deckel in Richtung Bedienfeld schieben.
 Rückwand mit 2 Schrauben (5) befestigen.
1
3
4
Bild 4 Demontage / Montage Verkleidung
9
5
