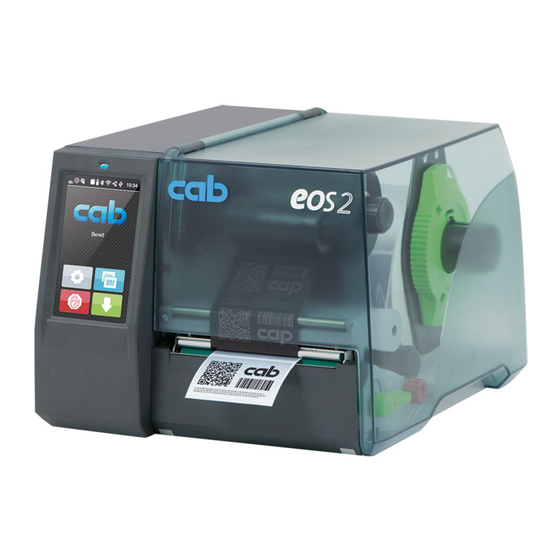

- Seite 1 Bedienungsanleitung EOS2 / EOS5 Etikettendrucker Made in Germany...
- Seite 2 Freie und Open Source Software in den Produkten. Weitere Informationen dazu unter www.cab.de/opensource. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Installation .............................. 6 Geräteübersicht ............................6 Gerät auspacken und aufstellen ......................8 Gerät anschließen ............................ 8 2.3.1 An Stromnetz anschließen ......................... 8 2.3.2 An Computer oder Computernetzwerk anschließen................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise • Das Gerät ist für Stromnetze mit Wechselspannung von 100 V bis 240 V ausgelegt. Es ist nur an Steckdosen mit Schutzleiterkontakt anzuschließen. • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. • Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten. -
Seite 6: Installation
Installation Geräteübersicht EOS2 EOS5 1 Deckel 2 Randsteller 3 Rollenhalter 4 Transferfolienabwickler 5 Transferfolienaufwickler 6 Umlenkrolle 7 Druckbaugruppe 8 Touchscreen-Display Bild 1 Übersicht... - Seite 7 Installation 9 Etikettenlichtschranke 10 Kopfhalter mit Druckkopf 11 Randsteller 12 Drehknopf zur Einstellung der Randsteller 13 Drehknopf zur Einstellung der Etikettenlichtschranke 14 Hebel zur Druckkopfverriegelung 15 Abreißkante 16 Druckwalze Bild 2 Druckbaugruppe 17 Netzschalter 18 Netzanschluss 19 Einschub für SD-Karte 20 2 USB-Master-Schnittstellen für Tastatur, Scanner, USB-Speicher, WLAN-Stick, Bluetooth-Adapter oder Serviceschlüssel...
-
Seite 8: Gerät Auspacken Und Aufstellen
Installation Gerät auspacken und aufstellen Etikettendrucker aus dem Karton heben. Etikettendrucker auf Transportschäden prüfen. Drucker auf ebener Unterlage aufstellen. Transportsicherungen aus Schaumstoff im Druckkopfbereich entfernen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Etikettendrucker • Netzkabel • USB-Kabel •... -
Seite 9: Touchscreen-Display
Touchscreen-Display Mit dem Touchscreen-Display kann der Anwender den Betrieb des Druckers steuern, zum Beispiel: • Druckaufträge unterbrechen, fortsetzen oder abbrechen, Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt- • stellen, Sprache und Uhrzeit ( Konfigurationsanleitung), Stand-alone-Betrieb mit Speichermedium steuern ( Konfigurationsanleitung), •... - Seite 10 Touchscreen-Display Bei bestimmten Software- oder Hardware-Konfigurationen erscheinen zusätzliche Symbole im Startbildschirm: Drucken auf Anforderung Drucken auf Anforderung Direkter Schnitt ohne Druckauftrag im Druckauftrag bei angeschlossenem Messer (Zubehör) Optionale Schaltflächen im Startbildschirm Bild 5 Start des Drucks inkl. Schneiden o.Ä. Auslösung eines direkten Schnitts ohne eines einzelnen Etiketts im Druckauftrag.
-
Seite 11: Navigieren Im Menü
Touchscreen-Display Navigieren im Menü Start-Ebene Auswahl-Ebene Parameter-/Funktions-Ebene Bild 7 Menüebenen Zum Sprung ins Menü in der Start-Ebene drücken. Thema in der Auswahl-Ebene wählen. Verschiedene Themen besitzen Unterstrukturen mit weiteren Auswahl-Ebenen. erfolgt ein Rücksprung zur übergeordneten Ebene, mit ein Rücksprung zur Start-Ebene. ... -
Seite 12: Material Einlegen
Material einlegen Rollenmaterial einlegen Bild 9 Rollenmaterial einlegen 1. Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Randsteller (1) dadurch lösen. 2. Randsteller (1) vom Rollenhalter (4) abziehen. 3. Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach oben zeigt. -
Seite 13: Etikettenlichtschranke Einstellen
Material einlegen Etikettenlichtschranke einstellen Hinweis! Im Auslieferungszustand befindet sich der Etikettensensor (2) in der Mitte des Papierlaufs. Eine Einstellung der Etikettenlichtschranke (1) muss nur bei Verwendung bestimmter Materialien vorge- nommen werden: Material mit Reflexmarken oder Stanzungen außerhalb der Mitte • •... -
Seite 14: Transferfolie Einlegen
Material einlegen Transferfolie einlegen Hinweis! Beim Thermodirektdruck keine Transferfolie einlegen, oder ggf. eingelegte Transferfolie entfernen. Bild 11 Einstellung der Randsteller Bild 12 Transferfolie einlegen 1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 6.3 auf Seite 18). 2. Druckkopf öffnen. 3. -
Seite 15: Transferfolienlauf Einstellen
Material einlegen Transferfolienlauf einstellen Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung kann die Transferfolienumlenkung (2) justiert werden. Bild 14 Transferfolienlauf einstellen Hinweis! Die Justage lässt sich am besten während des Druckbetriebs ausführen. Mit Torx-Schraubendreher TX10 Schraube (1) drehen und das Verhalten der Folie beobachten. •... -
Seite 16: Druckbetrieb
Nach dem Druck wird der Materialstreifen von Hand abgetrennt. Der Drucker ist hierzu mit einer Abreißkante ausgerüstet. Drucken im Schneidemodus Für EOS2 und EOS5 sind Schneidemesser als Zubehör verfügbar. Mit dem installierten Schneidemesser können Etiketten und Endlosmaterial nach dem Druck automatisch abgeschnitten werden. -
Seite 17: Reinigung
Reinigung Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Der Etikettendrucker erfordert nur sehr wenig Pflegeaufwand. Wichtig ist die regelmäßige Säuberung des Thermodruckkopfes. Dies garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß des Druckkopfes zu verhindern. Sonst beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes. -
Seite 18: Druckkopf Reinigen
Reinigung Druckkopf reinigen Reinigungsabstände : Direkter Thermodruck - nach jedem Wechsel der Etikettenrolle Thermotransferdruck - nach jedem Rollenwechsel der Transferfolie Während des Drucks können sich am Druckkopf Verunreinigungen ansammeln, die das Druckbild beeinträchtigen, z. B. durch Kontrastunterschiede oder senkrechte Streifen. Achtung! Beschädigung des Druckkopfs! ... -
Seite 19: Fehlerbehebung
Fehlerbehebung Fehleranzeige Beim Auftreten eines Fehler erscheint im Display eine Fehleranzeige: Bild 17 Fehleranzeigen Die Fehlerbehandlung ist von der Art der Fehlers abhängig 7.2 auf Seite 19. Zur Fortsetzung des Betriebs werden in der Fehleranzeige folgende Möglichkeiten angeboten: Wiederholen Nach Beseitigung der Fehlerursache wird der Druckauftrag fortgesetzt. - Seite 20 Fehlerbehebung Fehlermeldung Ursache Behebung Folie zu Ende Transferfolie aufgebraucht Neue Transferfolie einlegen. Transferfolie beim Drucken Druckauftrag abbrechen. durchgeschmolzen Heizstufe über Software ändern. Druckkopf reinigen 6.3 auf Seite 18 Transferfolie einlegen. Druckauftrag neu starten. Thermoetiketten sollen verarbeitet werden, Druckauftrag abbrechen. in der Software ist aber auf Transferdruck In Software auf Thermodruck schalten.
-
Seite 21: Problembehebung
Fehlerbehebung Problembehebung Problem Ursache Behebung Transferfolie knittert Transferfolienumlenkung nicht justiert Transferfolienlauf einstellen 4.4 auf Seite 15 Transferfolie zu breit Transferfolie verwenden, die nur wenig breiter ist als das Etikett. Druckbild weist Verwi- Druckkopf verschmutzt Druckkopf reinigen 6.3 auf Seite 18 schungen oder Leerstellen Temperatur zu hoch Temperatur über Software verringern. -
Seite 22: Etiketten / Endlosmaterial
Etiketten / Endlosmaterial Maße Etiketten / Endlosmaterial Etiketten Endlosmaterial / Schrumpfschlauch Bild 18 Maße Etiketten / Endlosmaterial Maß Benennung Maße in mm Etikettenbreite 10 - 116 bei mehrbahnigen Etiketten 5 - 57 Etikettenhöhe 5 - 1000 Abreißlänge > 30 Schnittlänge >... -
Seite 23: Gerätemaße
Etiketten / Endlosmaterial Gerätemaße Durchlichtsensor & Reflexsensor Druckkopf Abreißkante Schneidkante Bild 19 Gerätemaße Maß Benennung Maße in mm Abstand Druckzeile - Abreißkante 13,7 Abstand Druckzeile - Schneidkante Messer 20,3 Druckbreite 203 dpi 108,0 300 dpi 105,7 Abstand Durchlicht- und Reflexsensor - Mitte Papierlauf -58 - 0 d.h. -
Seite 24: Maße Für Reflexmarken
Etiketten / Endlosmaterial Maße für Reflexmarken Etiketten mit Reflexmarken Endlosmaterial mit Reflexmarken virtueller Etikettenanfang Reflexmarke Maße für Reflexmarken Bild 20 Maß Benennung Maße in mm Etikettenabstand > 2 Druckzonenabstand > 2 Breite der Reflexmarke > 5 Höhe der Reflexmarke 3 - 10 Abstand Marke - Mitte Papierlauf -58 - 0 Abstand virtueller Etikettenanfang - tatsächlicher... -
Seite 25: Maße Für Stanzungen
Etiketten / Endlosmaterial Maße für Stanzungen Etiketten mit Stanzungen Endlosmaterial mit Stanzungen für Randstanzung Mindestdicke Trägermaterial 0,06 mm Bild 21 Maße für Stanzungen Maß Benennung Maße in mm Etikettenabstand > 2 Druckzonenabstand > 2 Breite der Stanzung > 5 bei Randstanzung >... -
Seite 26: Zulassungen
Zulassungen Hinweis zur EU-Konformitätserklärung Die Etikettendrucker EOS2 und EOS5 entsprechen den einschlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen der EU-Richtlinien: • Richtlinie 2014/35/EU betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten... -
Seite 27: Stichwortverzeichnis
Stichwortverzeichnis Abreißmodus ........16 Transferfolie einlegen .......14 Anschließen ........8 Transferfolienlauf einstellen ..14, 15 Aufstellen ..........8 Auspacken ..........8 Umgebung ..........5 Umweltgerechte Entsorgung ....5 Bestimmungsgemäßer Gebrauch..4 Wichtige Informationen .......4 Druckkopf Beschädigung ......16 Reinigen ........18 Druckwalze reinigen ......17 Einschalten .........8 Endlosmaterial ........22 Etiketten einlegen ......12 Etikettenmaße ........22 Fehler Arten ...........19... - Seite 28 Diese Seite wurde absichtlich frei gelassen.
