2 Baugruppen wechseln
12
2.7

Schrittmotor wechseln

1 2

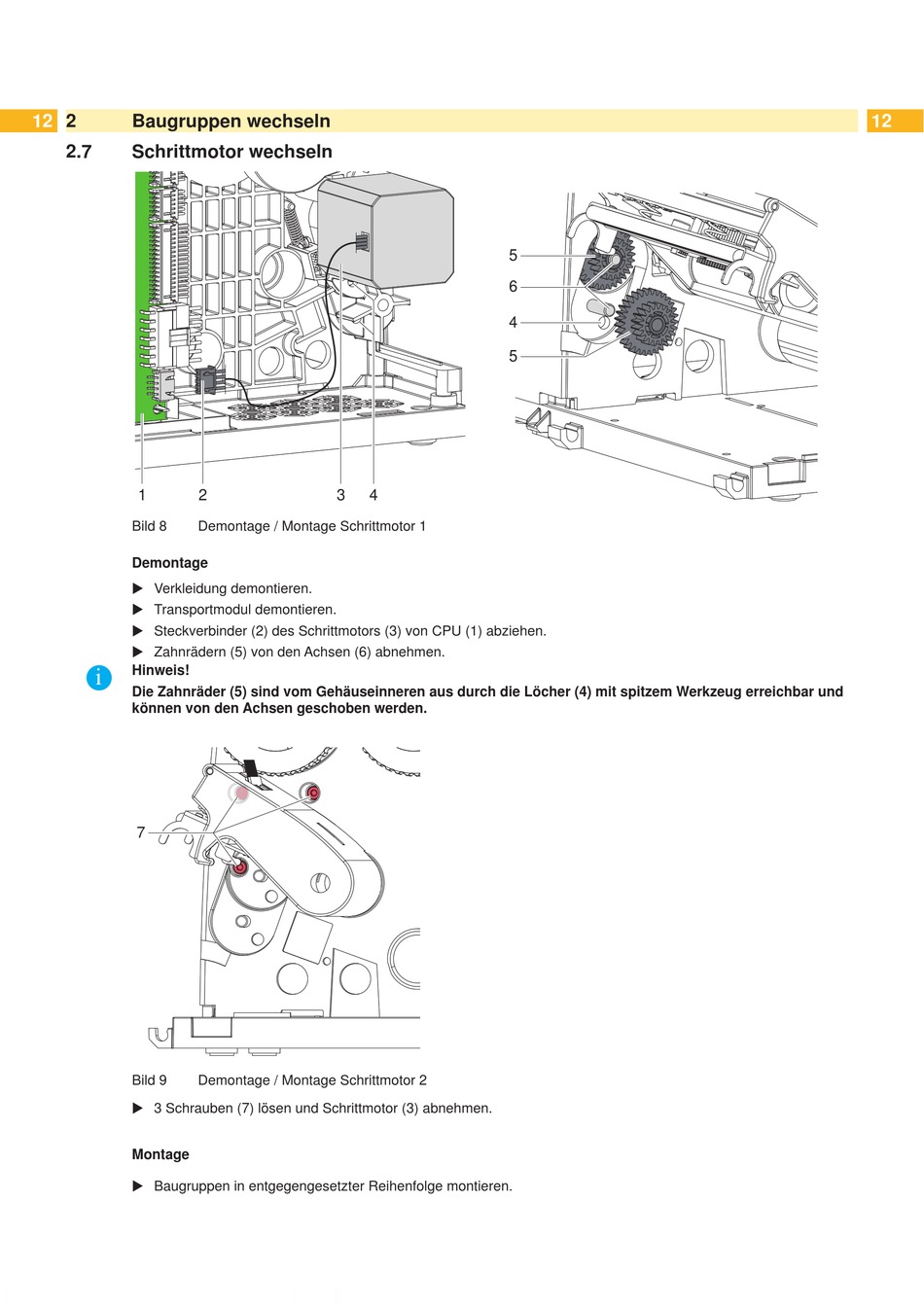

Bild 8 Demontage / Montage Schrittmotor 1
Demontage
 Verkleidung demontieren.
 Transportmodul demontieren.
 Steckverbinder (2) des Schrittmotors (3) von CPU (1) abziehen.
 Zahnrädern (5) von den Achsen (6) abnehmen.
i
Hinweis!
Die Zahnräder (5) sind vom Gehäuseinneren aus durch die Löcher (4) mit spitzem Werkzeug erreichbar und
können von den Achsen geschoben werden.
7
Bild 9 Demontage / Montage Schrittmotor 2
 3 Schrauben (7) lösen und Schrittmotor (3) abnehmen.
Montage
 Baugruppen in entgegengesetzter Reihenfolge montieren.
5
6
4
5
3 4
12
