Druckwalze Wechseln - CAB EOS2 Serviceanleitung

2 Baugruppen wechseln
8
2.3

Druckwalze wechseln

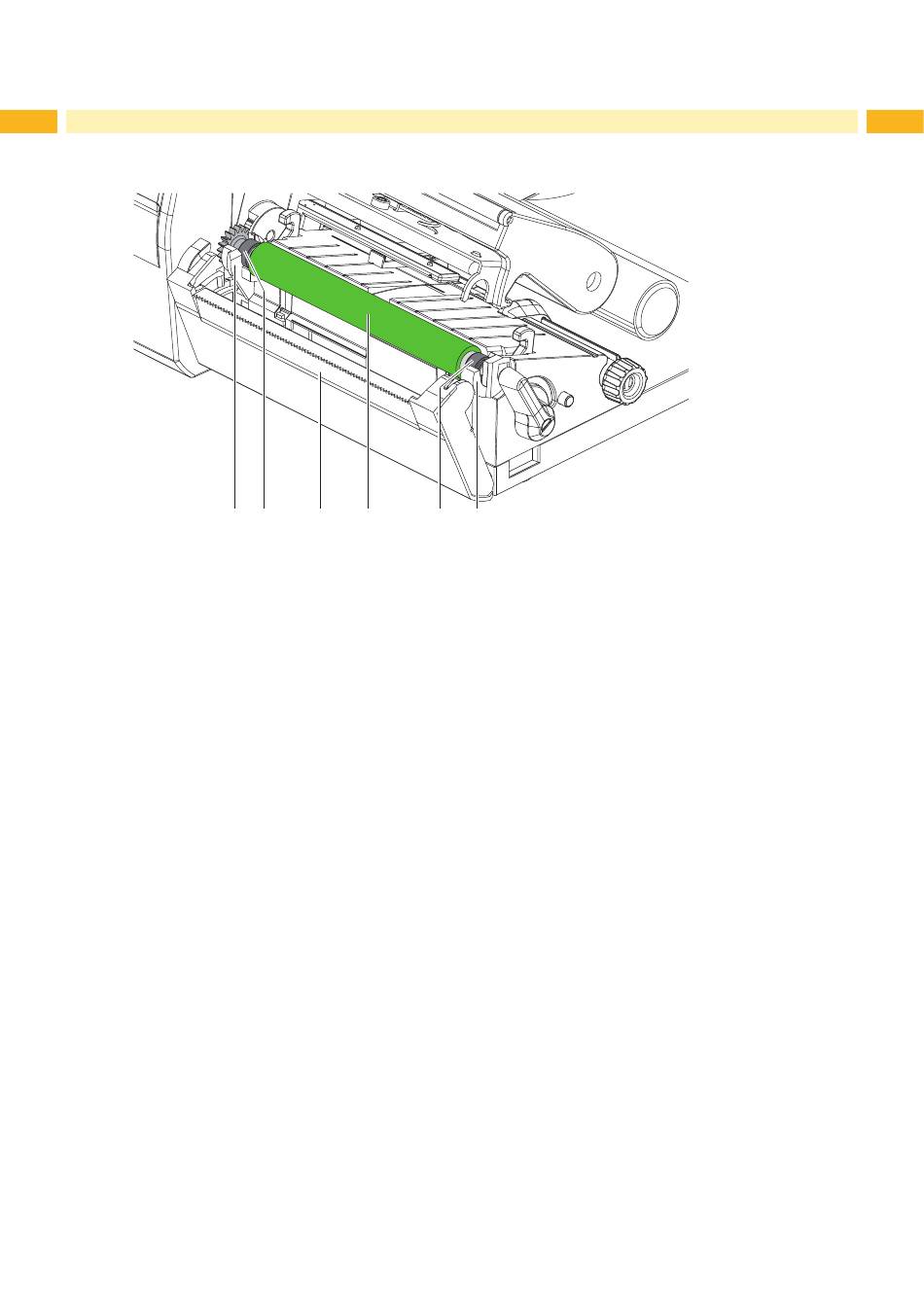

Bild 2 Druckwalze
1. Druckkopf öffnen.
2. Etiketten aus dem Drucker nehmen.
3. Blende (3) mit Abreißkante abschwenken.
4. Druckwalze (4) zunächst innen dann außen nach oben aus den Halterungen (1) heben.
5. Neue Druckwalze mit den Lagern (2) bis zum Einrasten in die Halterungen (1) drücken.
6. Blende (3) mit Abreißkante anschwenken.
1 2 3 4 2 1
