Baugruppen wechseln
10
2.5
Bedienfeld wechseln

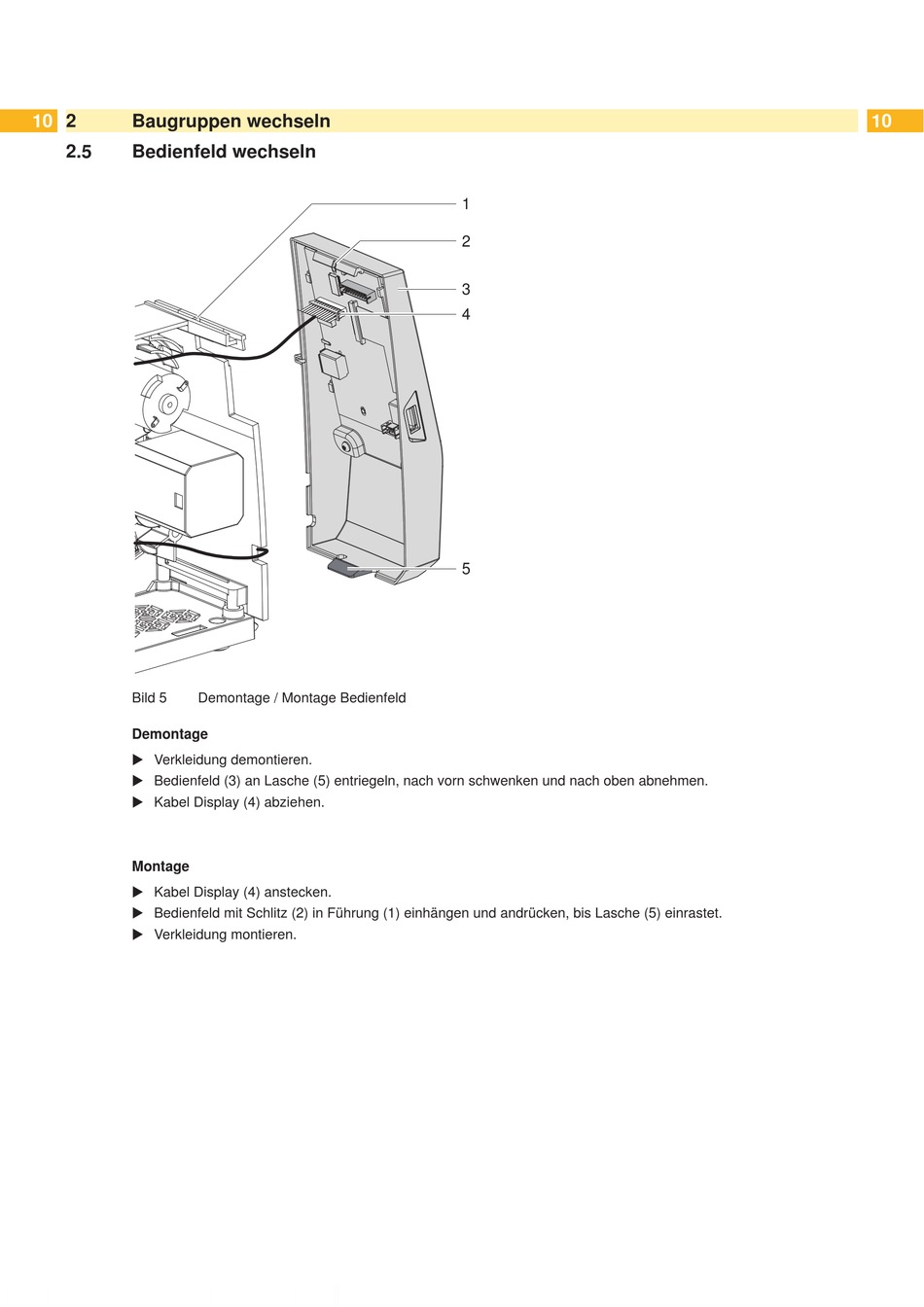

Bild 5
Demontage / Montage Bedienfeld
Demontage
Verkleidung demontieren.
Bedienfeld (3) an Lasche (5) entriegeln, nach vorn schwenken und nach oben abnehmen.
Kabel Display (4) abziehen.
Montage
Kabel Display (4) anstecken.
Bedienfeld mit Schlitz (2) in Führung (1) einhängen und andrücken, bis Lasche (5) einrastet.
Verkleidung montieren.
