2.11 Bremskraft am Transferfolienabwickler prüfen
Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Drehfeder gebremst. Die Bremskraft am Abwickler
beeinflusst den Transport der Transferfolie.
Die Messung der Bremskraft am Transferfolienabwickler erfolgt mithilfe eines Prüfkörpers.
Die Sollwerte für Bremskraft sind:
Drehfeder am
Transferfolienabwickler

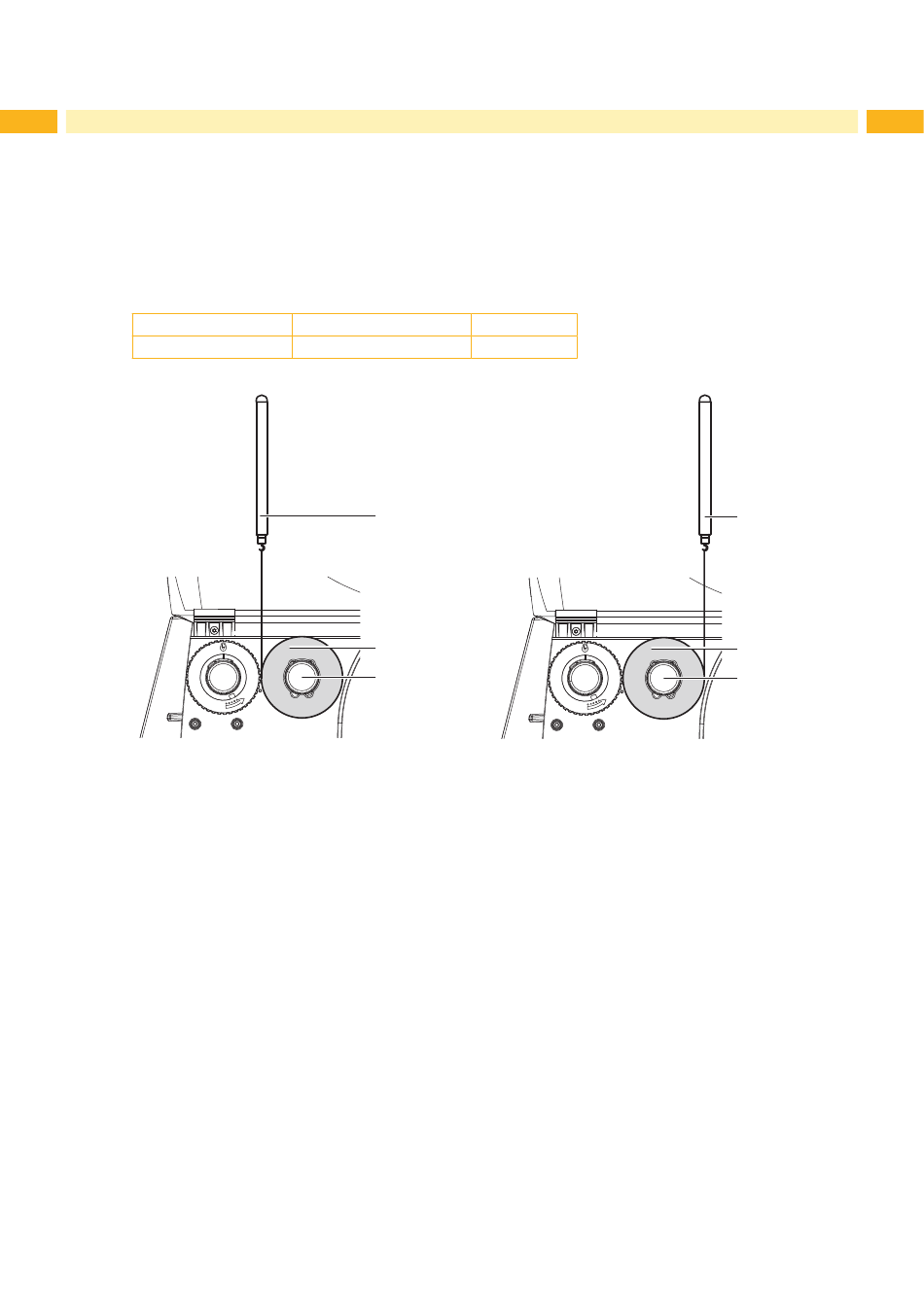

Bild 13 Bremskraft am Transferfolienabwickler
messen - Transferfolie außengewickelt
1. Transferfolie aus dem Drucker nehmen.
2. Prüfkörper (2) auf den Wickler (3) stecken.
3. Am Prüfkörper angebrachte Schnur mehrmals um den Prüfkörper wickeln.
4. Federwaage (1) am Schnurende befestigen.
5. An Federwaage ziehen, bis sich der Wickler zu drehen beginnt.
6. Schnur mindestens eine volle Umdrehung vom Prüfkörper abwickeln lassen und währenddessen die
Bremskraft an der Federwaage ablesen.
7. Bremskraft anhand des Sollwerts prüfen.
Drehrichtung
beliebig
1
2
3
Bremskraft
1,6 - 2,0 N
Bild 14 Bremskraft am Transferfolienabwickler
messen - Transferfolie innengewickelt
16
1
2
3
