2 Baugruppen wechseln
2.10

Netzteil wechseln

Gefahr!
Lebensgefahr durch Stromschlag!
 Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1
2
2
2

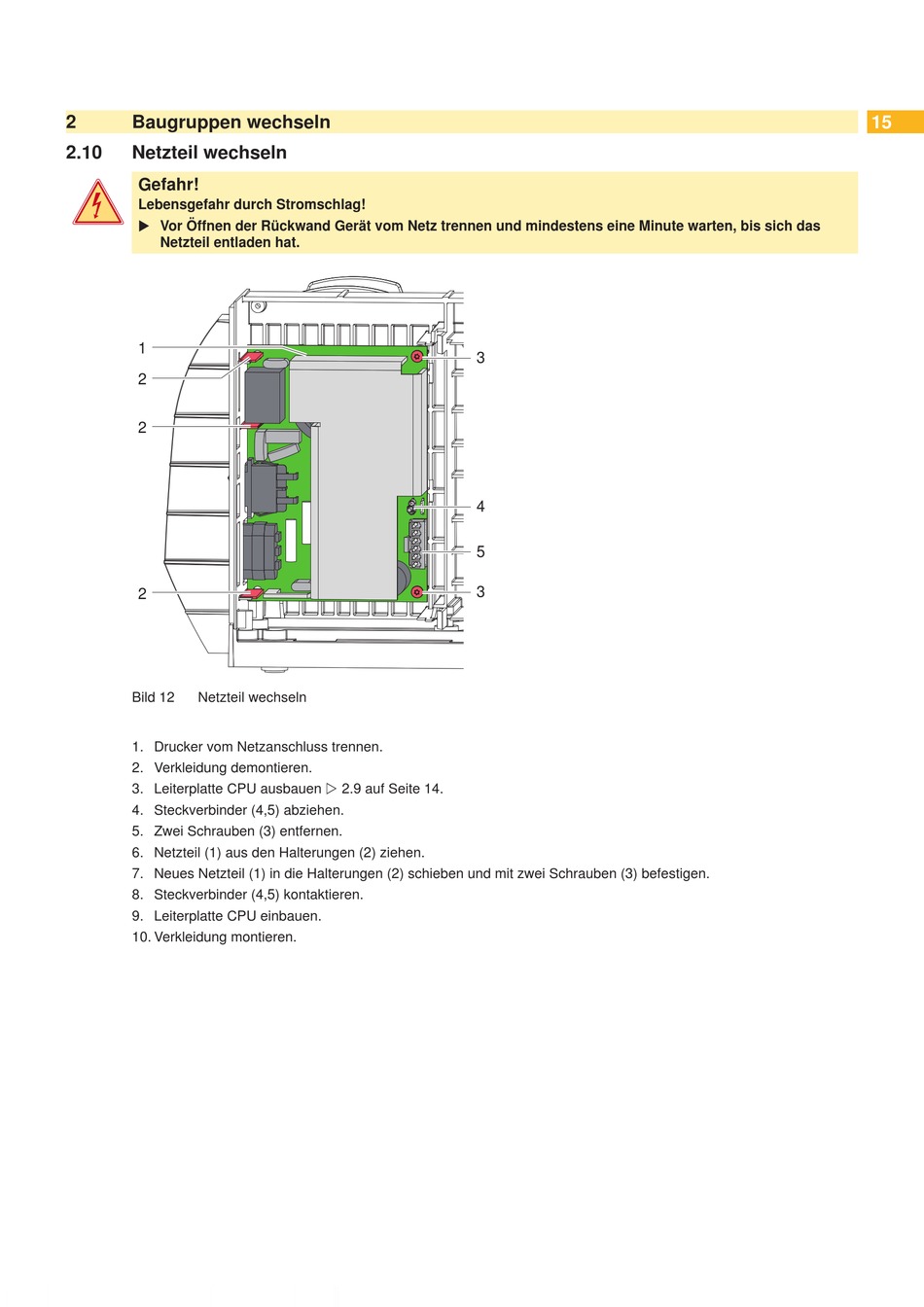

Bild 12 Netzteil wechseln
1. Drucker vom Netzanschluss trennen.
2. Verkleidung demontieren.
3. Leiterplatte CPU ausbauen  2.9 auf Seite 14.
4. Steckverbinder (4,5) abziehen.
5. Zwei Schrauben (3) entfernen.
6. Netzteil (1) aus den Halterungen (2) ziehen.
7. Neues Netzteil (1) in die Halterungen (2) schieben und mit zwei Schrauben (3) befestigen.
8. Steckverbinder (4,5) kontaktieren.
9. Leiterplatte CPU einbauen.
10. Verkleidung montieren.
3
4
5
3
