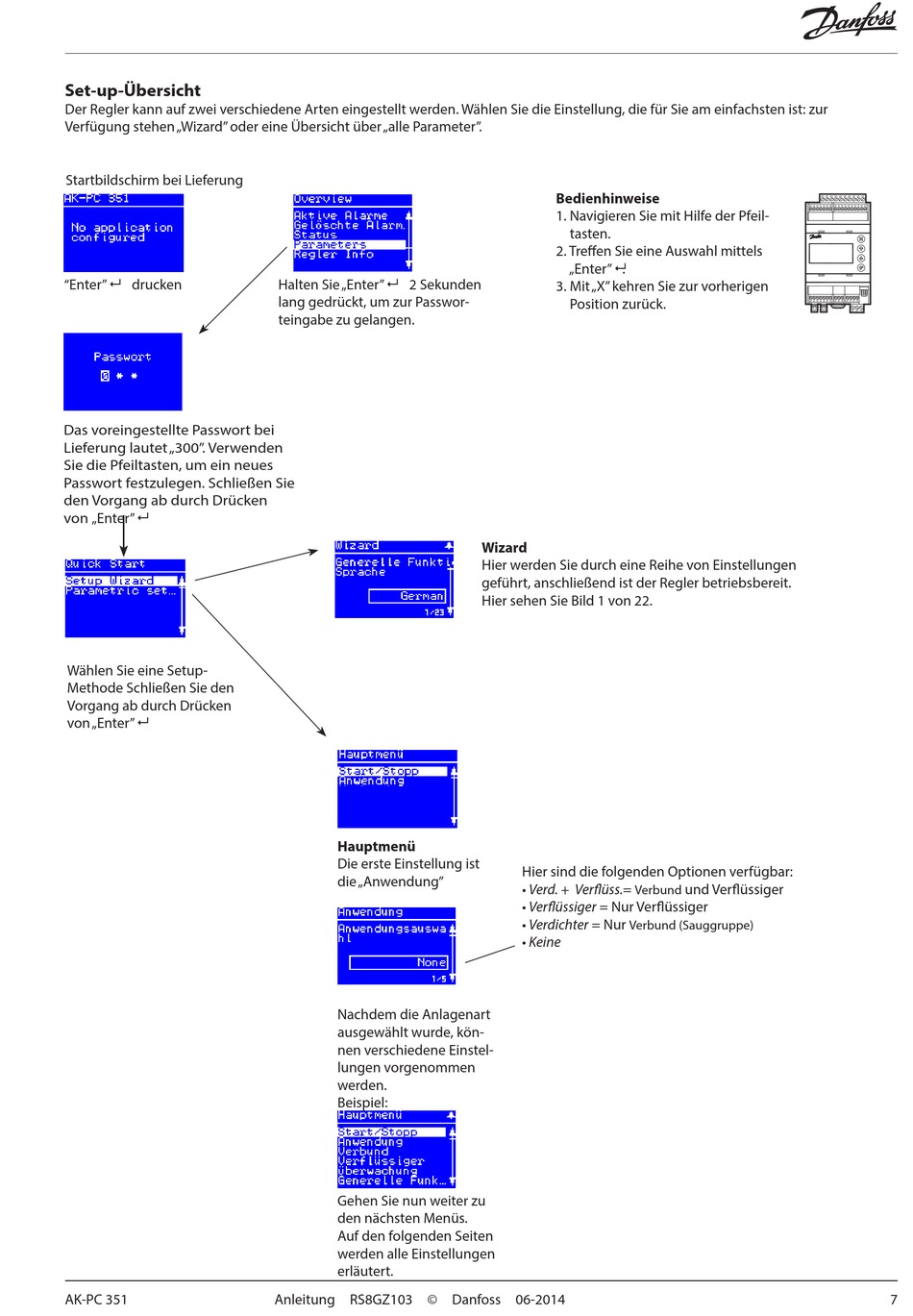

Set-up-Übersicht
Der Regler kann auf zwei verschiedene Arten eingestellt werden. Wählen Sie die Einstellung, die für Sie am einfachsten ist: zur
Verfügung stehen „Wizard" oder eine Übersicht über „alle Parameter".
Startbildschirm bei Lieferung
"Enter" drucken
Das voreingestellte Passwort bei
Lieferung lautet „300". Verwenden
Sie die Pfeiltasten, um ein neues
Passwort festzulegen. Schließen Sie
den Vorgang ab durch Drücken
von „Enter"
Wählen Sie eine Setup-
Methode Schließen Sie den
Vorgang ab durch Drücken
von „Enter"
AK-PC 351
Halten Sie „Enter" 2 Sekunden
lang gedrückt, um zur Passwor-
teingabe zu gelangen.
Hauptmenü
Die erste Einstellung ist
die „Anwendung"
Nachdem die Anlagenart
ausgewählt wurde, kön-
nen verschiedene Einstel-
lungen vorgenommen
werden.
Beispiel:
Gehen Sie nun weiter zu
den nächsten Menüs.
Auf den folgenden Seiten
werden alle Einstellungen
erläutert.
Anleitung RS8GZ103 © Danfoss 06-2014
Bedienhinweise
1. Navigieren Sie mit Hilfe der Pfeil-
tasten.
2. Treffen Sie eine Auswahl mittels
„Enter" .
3. Mit „X" kehren Sie zur vorherigen
Position zurück.
Wizard
Hier werden Sie durch eine Reihe von Einstellungen
geführt, anschließend ist der Regler betriebsbereit.
Hier sehen Sie Bild 1 von 22.
Hier sind die folgenden Optionen verfügbar:
• Verd. + Verflüss.=
Verbund
• Verflüssiger = Nur Verflüssiger
• Verdichter = Nur
Verbund (Sauggruppe)
• Keine
und Verflüssiger
7
