Einführung
Anwendung

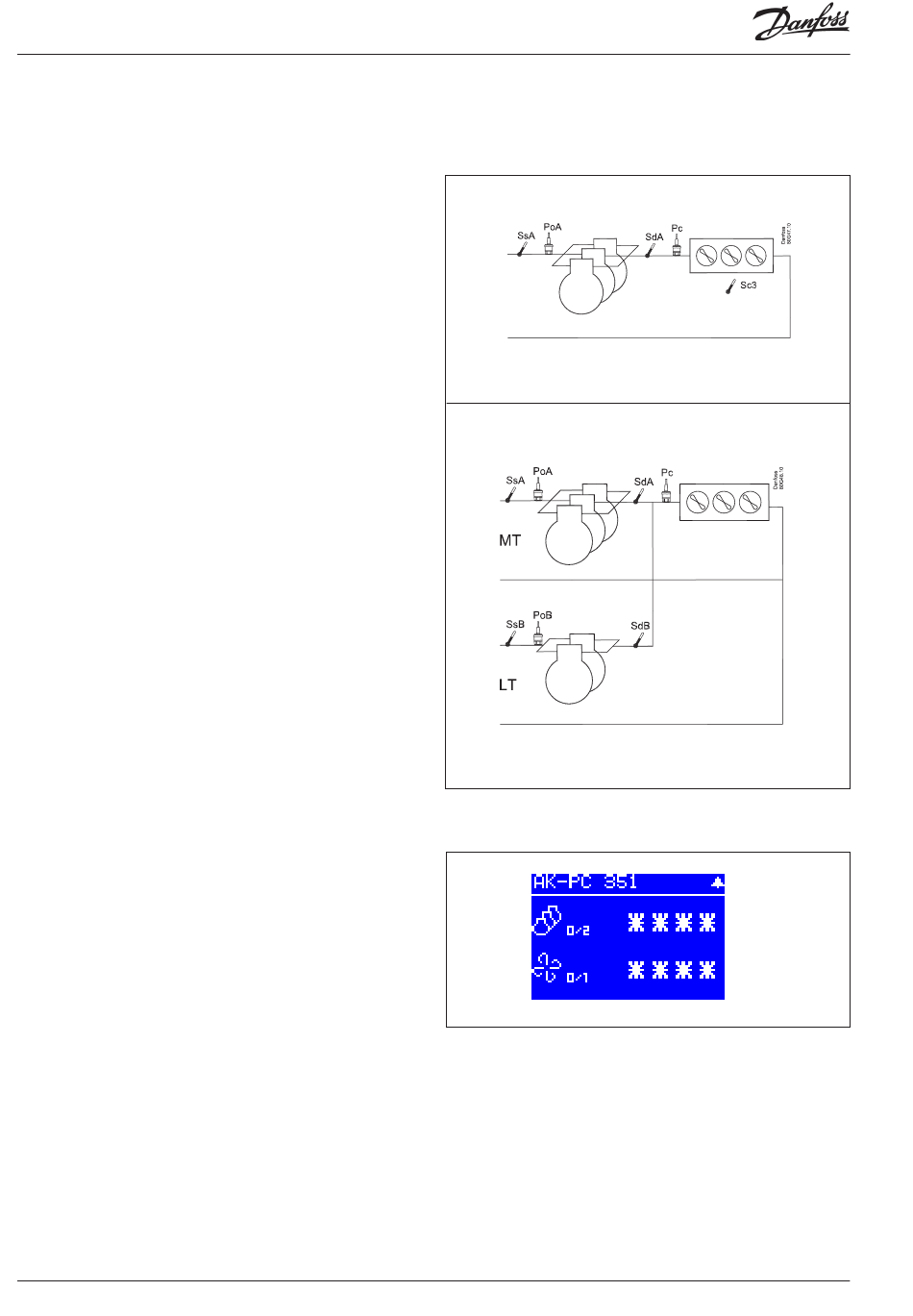

Der Regler dient zur Leistungsregelung von Verdichtern und Ver-
flüssigern in kleineren Kühlanlagen. Es können maximal 4 Verdich-
ter und ein Verflüssiger geregelt werden. Beispiel:
• Eine Sauggruppe + eine Verflüssigergruppe, max. 6 Stufen ins-
gesamt.
• Eine Verdichtergruppe, maximal 4 Stufen
• Eine Verflüssigergruppe, maximal 4 Stufen
Vorteile
• Energieeinsparungen durch:
- Saugdruckoptimierung
- Nachtanhebung
- Fliessender Verflüssigungsdruck
Eingang und Ausgang
Die Anzahl der zur Verfügung stehenden Ein- und Ausgänge ist
begrenzt.
Für jeden Signaltyp können jedoch die folgenden Anschlüsse
vorgenommen werden:
• Analoge Eingänge, max. 4 Stück.
Signal von 2 Druckmessumformern und 2 Temperaturfühlern
• Digitale Eingänge, max. 8 Stück
Signal von der automatischen Sicherheitsregelung, externer
Start/Stop, Nachtsignal, Allgemeine Alarm
• Relais Ausgänge, max. 5 Stück
Anschluss von Verdichter, Verflüssiger Lüfter, Alarmrelais
• Solid state Ausgänge, max. 1 Stück
Steuerung des Bypass auf einem Digital Scroll oder zur Regelung
des Entlastungsventils an einem Stream-Verdichter. Wenn der
Ausgang nicht für diese Funktionen benötigt wird, lässt Sie sich
als gewöhnlicher Relaisausgang verwenden
• Analoge Ausgänge, 2 Stück
Drehzahlregelung von Verdichter und Verflüssiger Lüfter
Bedienung
Konfiguration und der tägliche Betrieb kann direkt auf dem Regler
eingestellt werden.
Während der Konfiguration werden die Displaybilder angepasst,
so dass nur die relevanten Bilder für weitere Einstellungen und für
die Bedienung durch den Endbenutzer geöffnet werden.
Die Bedienung ist passwortgeschützt, und es gibt eine Hierarchie
von drei Zugangsebenen.
Der Regler enthält verschiedene Sprachen. Wählen Sie bei der
Inbetriebnahme Ihre bevorzugte Sprache aus.
Datenkommunikation
Der Regler besitzt eine integrierte Modbus-Datenkommunikation
und kann an ein Systemgerät vom Typ AK-SM 800 angeschlossen
werden.
