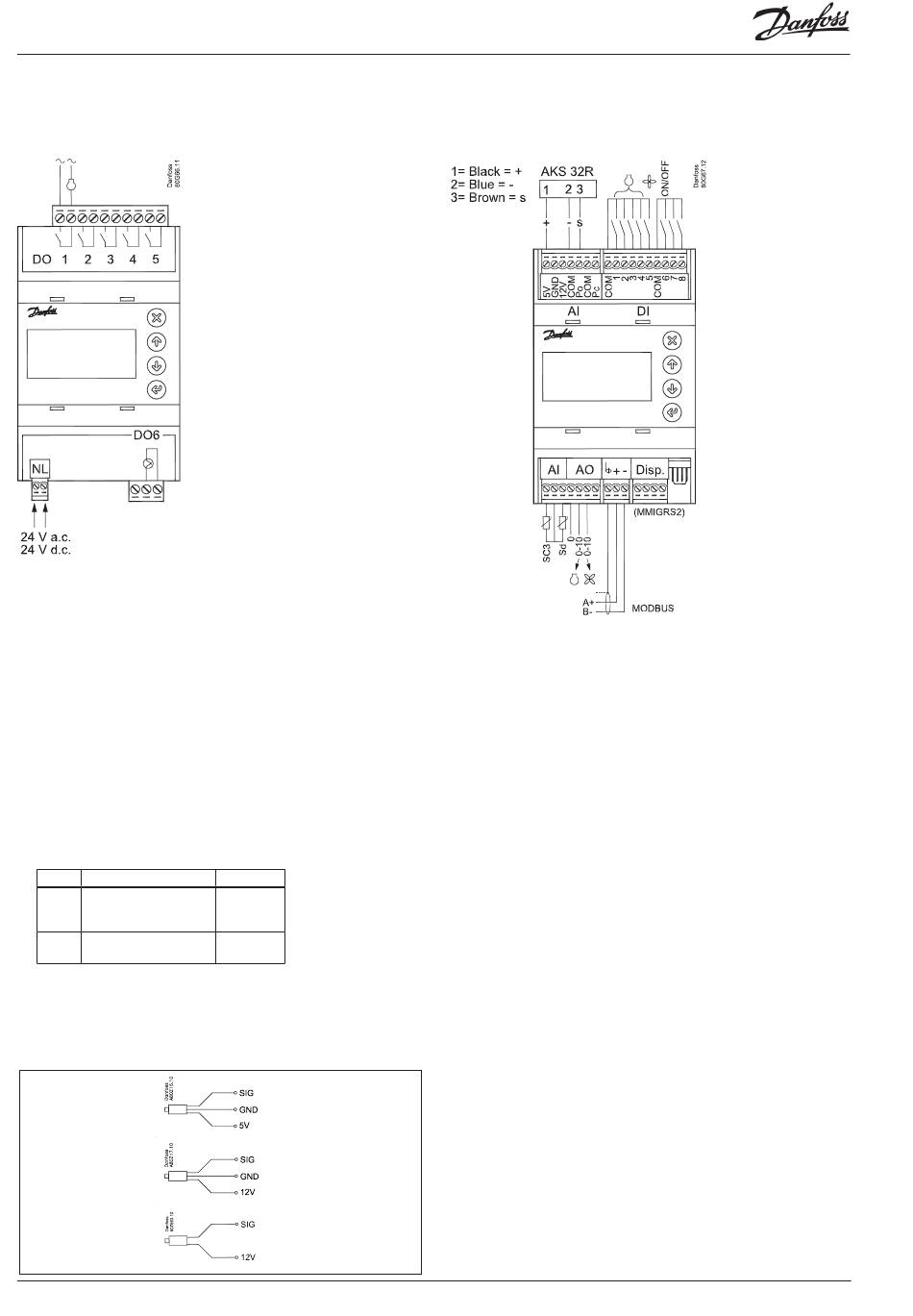

Anschluss
Verbindung, untere Ebene
Alle 24 V oder
alle 230 V a.c.
Versorgungsspannung
24 V a.c. oder 24 V d.c..
DO - Digitale Ausgänge, 8 Stück DO1 - DO6
DO6 ist Halbleiterrelais.
Die Leistung der Relais ist auf die angegebenen Werte reduziert.
Wenn ein Alarmrelais definiert ist, wird es unter Normalbetrieb
angetrieben werden, und es wird im Fall von Alarmen und un-
genügender Leistung an den Regler fallen.
DO
DO1-DO5
I Max.
5 A
(2)
U
Alle 24 V oder
alle 230 V AC
AKS 32R
AKS 32
AKS 33
18
Achtung
Die Versorgungsspannung des
AI kann das Signal nicht mit
anderen Reglern teilen.
DO6
0.5 A
min. 50 mA
Ioff < 1.5 mA
10-90% ratiometric
1-5 V
0-20mA
4-20mA
Anleitung RS8GZ103 © Danfoss 06-2014
Verbindung, obere Ebene
AI - Analoge Eingänge, 4 Stück AI1 - AI4
AI1- Sc3: Pt 1000 ohm, AKS 11 oder AKS 21.
AI2 - Sd Verdichter 1: NTC 86K ohm @ 25°C, von digital scroll
oder Pt 1000 ohm
AI3: Druckmessumformer Po oder Temperaturfühler S4, Pt
1000 ohm
AI4: Druckmessumformer Pc oder Temperaturfühler S7, Pt
1000 ohm
Druckmessumformer
• Ratiometrisch: 10-90 % der Versorgung, AKS 32R / AKS 2050
• Signal: 1-5 V, AKS 32
• Strom: 0-20 mA / 4-20 mA, AKS 33 (Versorgung = 12 V)
DI - Digitale switch Eingänge, 8 Stück DI1 - DI8
Die Verbindung kann eine Abschaltfunktion oder eine Unter-
brechungsfunktion sein. Wählen Sie aus, was während der Kon-
figuration aktiviert werden soll.
DI1-4: Sicherheitskreis, Verdichter 1, 2, 3 and 4
DI5: Sicherheitskreis, Verflüssiger Lüfter
DI6: Eksterner Haupt Schalter
DI7: Nacht Signal oder ND Schalter
DI8 Generel Alarm oder HD Schalter
AO - Analoge Ausgänge, 2 Stück AO1 - AO2
Er muss verwendet werden, wenn Frequenzwandler oder EC-
Motoren zum Einsatz kommen.
Beziehen Sie 0-10 Volt von den Terminals COM und AO1 (Ver-
dichter) beziehungsweise COM und AO2 (Lüfter).
Modbus
Bitte beachten, dass die Installation des Datenkommunikati-
onskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC8AC.
Denken Sie an die Terminierung an der Busterminierung.
AK-PC 351
