Verbund

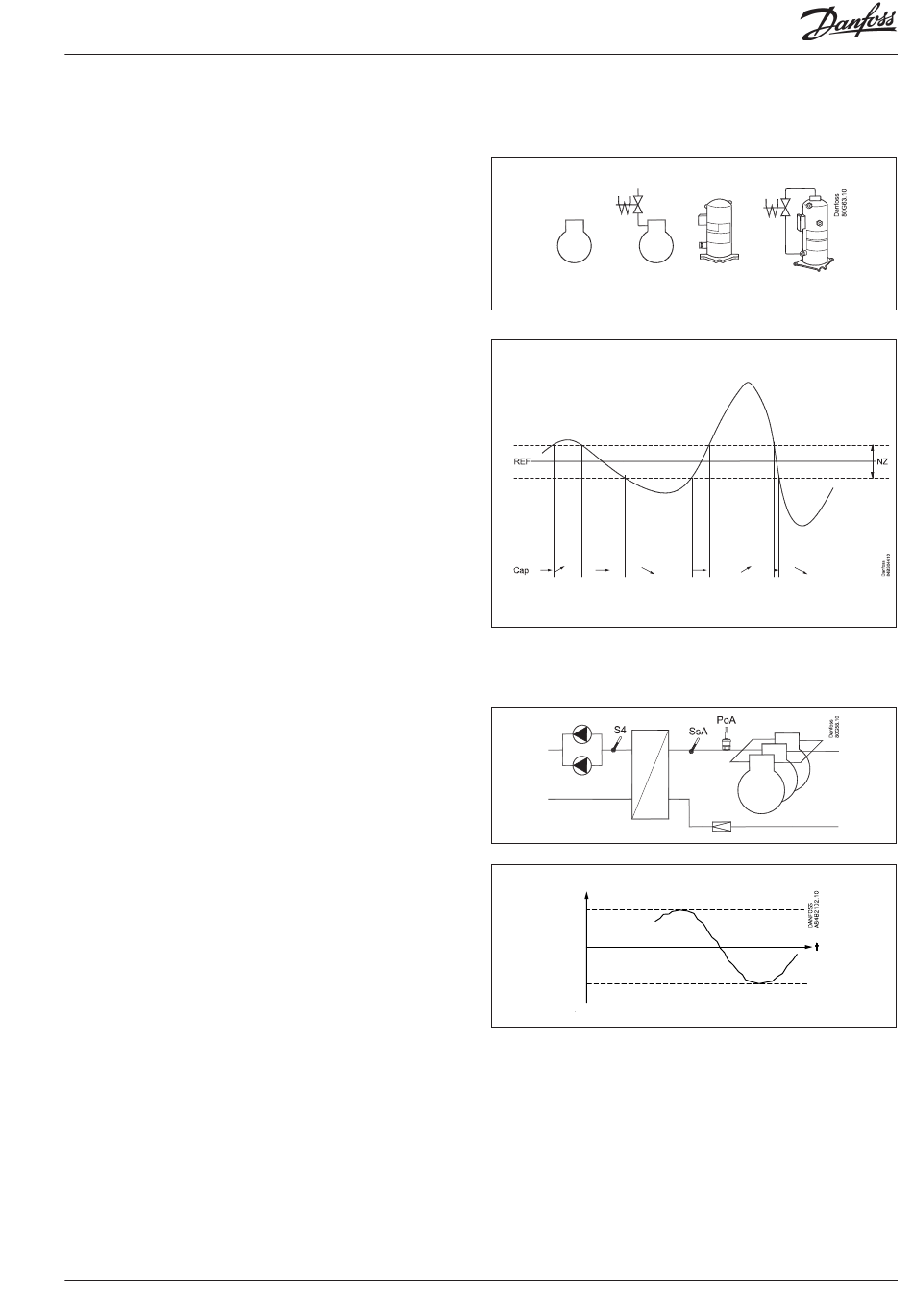

Verdichter Typen
Die folgenden Arten von Verdichtern-kombinationen können ge-
regelt werden:
• Drehzahlgeregelte Verdichter mit Einzel-Stufe
• Digital Scroll Verdichter gemeinsam mit Einzel-Stufe
• Stream 4 Zylinder gemeinsam mit Einzel-Stufe
• Verdichter mit gleiche Anzahl Entlastungen
Leistungsregelung
Die Zuschaltleistung wird mit Signalen vom angeschlossenen
Druckmessumformer/Temperaturfühler und unter Bezug auf den
eingestellten Sollwert geregelt.
Legen Sie eine Neutralzone um den Sollwert fest.
In der Neutralzone kontrolliert der regelnde Verdichter die Leis-
tung, damit der Druck aufrechterhalten werden kann. Wenn er
den Druck nicht mehr in der Neutralzone halten kann, schaltet der
Regler den nächsten Verdichter der Sequenz ab oder zu.
Wird zusätzliche Leistung zu- oder abgeschaltet, wird die Leis-
tung des regelnden Verdichters entsprechend angepasst, um den
Druck in der Neutralzone zu halten (nur bei Verdichtern mit varia-
bler Leistung).
– Wenn der Druck über dem Wert „Sollwert + halbe Neutralzone"
liegt, ist ein Zuschalten des nächsten Verdichters (Pfeil nach
oben) gestattet.
– Wenn der Druck unter dem Wert „Sollwert - halbe Neutralzone"
liegt, ist das Abschalten eines Verdichters (Pfeil nach unten) ge-
stattet.
– Wenn der Druck innerhalb der Neutralzone liegt, wird der Pro-
zess mit den derzeit aktivierten Verdichtern fortgesetzt.
Regelfühler
Im Normalfall wird eine Sauggruppe über ein Signal vom
Po-Druckmessumformer gesteuert.
Bei der Kontrolle von Sole muss der S4-Fühler der Reglersensor
sein. Zum Zwecke des Frostschutzes kann ein externes Nieder-
druckthermostat an DI7 angeschlossen werden.
Der Sollwert
Zur Regelung kann ein fester oder variabler Sollwert verwendet
werden. Der variable Sollwert kann für eine nächtliche Steigerung
oder zur Optimierung des Verdampfungsdrucks verwendet wer-
den. Geben Sie hier einen Sollwert ein, so dass ein Beitrag von
der Optimierung des Verdampfungsdrucks oder der nächtlichen
Steigerung hinzugefügt wird. Dieser Beitrag kann den Sollwert
herauf- oder heruntersetzen, je nachdem, wie viel Kühlung mo-
mentan erforderlich ist.
Um eine zu hohe oder zu niedrige Einstellung des Sollwerts zu
vermeiden, muss eine Ober- und Untergrenze festgelegt werden.
AK-PC 351
Anleitung RS8GZ103 © Danfoss 06-2014
Po ref.
Max.
Min.
3
