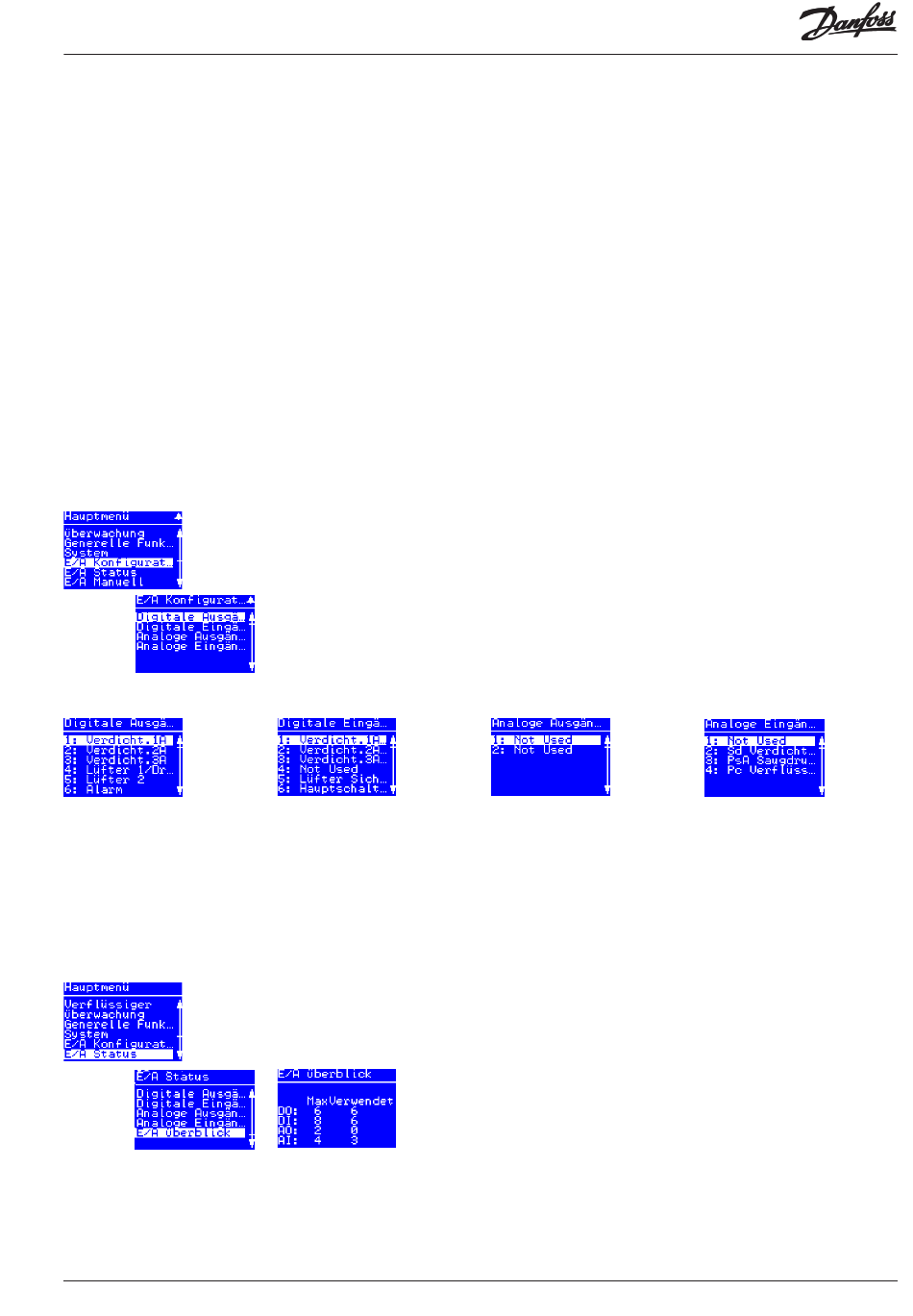

Anschlüsse bei Verwendung des Wizard
Digitale Ausgänge (DO1-DO6):
Wenn Sie für die Konfiguration den
Setup-Wizard verwendet haben,
wird der Regler den Ein- und
Ausgängen automatisch zuweisen,
und zwar auf der Grundlage der
folgenden Prioritäten-Hierarchie:
• PWM Ausgänge für digital scroll
oder stream Verdichter werden
an solid state Ausgang DO6
angeordnet
• Verdichter Start und Leistungs-
stufen
• Lüfter
• Alarm
Die Zuweisung der jeweiligen Ein- und Ausgänge kann unter „IO Konfiguration" geregelt werden.
Hier sehen Sie ein Beispiel für 3 Verdichter und 2 Lüfter:
AK-PC 351
Digitale Eingänge (DI1-DI8)
werden bei den folgenden
Eingängen festgelegt:
DI1-4: Verdichter sicherheitsein-
gänge
DI5: Lüfter sicherheits Eingang
DI6: Externer Hauptschalter (Start/
Stop)
DI7: ND Sicherheitsschalter oder
Nacht Status
DI8: HD Sicherheitsschalter oder
Generel Alarm Eingang
Auf diesem Bild sehen Sie,
wie viele Ein- und Ausgänge
aufgrund Ihrer Einstellungen
vorgesehen sind.
Anleitung RS8GZ103 © Danfoss 06-2014
Analoge Ausgänge (AO3-AO4)
werden bei den folgenden
Ausgängen festgelegt:
AO1: Verdichter Drehzahlregelung
AO2: Verflüssiger Drehzahlrege-
lung
Analoge Eingänge (AI1-AI4)
werden bei den folgenden
Eingängen festgelegt:
AI1: Sc3 Aussentemperatur
AI2: Sd Druckgastemperatur
AI3: Po Saugdruck oder S4 Medie
Temperatur
AI4: Pc Verflüssigerdruck oder S7
Medie Temperatur
17
