Konfiguration
Regelfühler
Verdichtermodus
Ps Fühler max bereich
Ps Fühler min bereich
Verdicht. 1 Leistung
Verdicht. Leistung
Min.Drehzahl
Startdrehzahl
Max.Drehzahl
PBM Periode
10
Konfiguration
Wählen Sie den Regelfühler für den Saugkreis:
• Druckgeber Po Ratiometric (AKS 32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)
• Temperaturfühler S4 (Soleregelung) ( Pt 1000 Ohm)

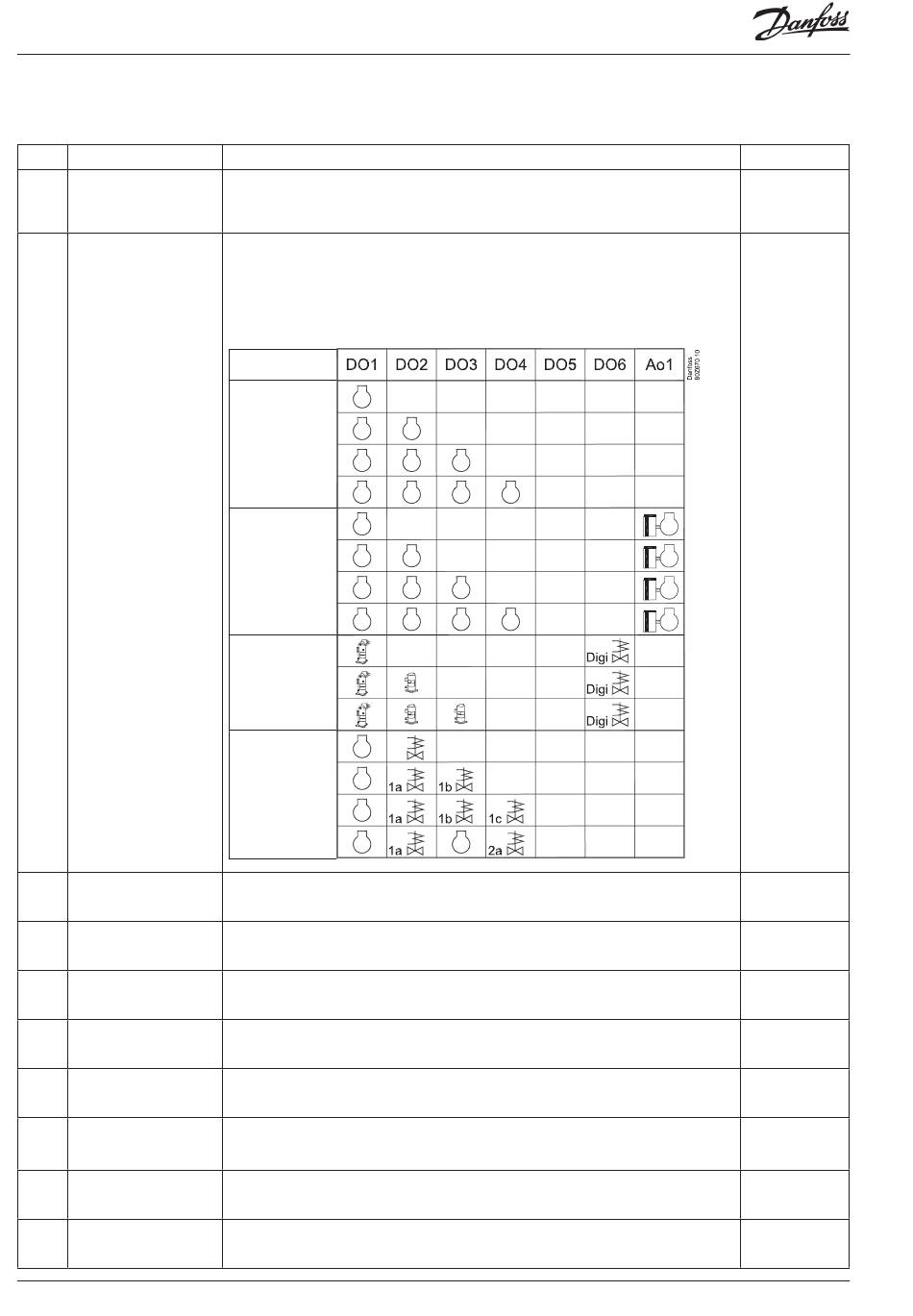

Legen Sie die Art des Verdichters fest, der für die Regelung verwendet wird:
Kein;
1 Einzel, 2 Einzel, 3 Einzel, 4 Einzel
1 Drehzahl, 2 Drehzahl, 3 Drehzahl, 4 Drehzahl,
1 digital, 2 digital, 3 digital
1 stream, 2 stream, 3 stream
1x1 Entlastung, 1x2 Entlastung, 1x3 Entlastung, 2x1 Entlastung
Anwendung
Einzel Stufe
Drehzal am ersten.
Danach Einzel Stufe
Digital scroll
(stream) am ersten.
Danach Einzel Stufe
Verdichter mit
Entlastung
Arbeitsbereich des Druckmessumformers
Stellen Sie den oberen Wert des Druckmessumformers ein. Angegeben in relativem Druck.
Arbeitsbereich des Druckmessumformers
Stellen Sie den unteren Wert des Druckmessumformers ein. Angegeben in relativem Druck.
Legen Sie die nominale Verdichterleistung für den ersten Verdichter fest (dieser wird definiert unter
„Verdichterregelung")
D.h. Die Leistung an entweder "Digital scroll", "Stream", "Variable Drehzahl"
Legen Sie die nominale Verdichterleistung für die übrigen Verdichter fest
Bei Einzelstufe: Alle, einschließlich des ersten, haben dieselbe Größe.
Bei Entlastungen Alle: Alle, einschließlich des ersten, haben dieselbe Größe.
***: Bei Drehzahl
Mindestgeschwindigkeit, bei welcher der Verdichter ausgeschaltet wird
***: Bei Drehzahl
Mindestgeschwindigkeit, bei welcher der Verdichter anläuft (muss auf einen höheren Wert eingestellt sein
als „Min.Drehzahl")
***: Bei Drehzahl
Höchste zugelassene Geschwindigkeit für den Verdichter
*, **: Bei „Scroll" und "Stream"
Einstellen der Periodendauer für das Umlaufventil (Ein-Zeit + Aus-Zeit)
Anleitung RS8GZ103 © Danfoss 06-2014
AI-demand
Po / S4
Fab: Po Ratiometric
DO-demand /
AO-demand
Fab:
2 digital
Min: -1 bar
Max: 159 bar
Fac: 12 bar
Min: -1 bar
Max: 159 bar
Fac: -1 bar
Min: 1 kW
Max: 100 kW
Fab: 1 kW
Min: 1 kW
Max: 100 kW
Fab: 1 kW
Min: 10 Hz
Max: 60 Hz
Fab: 30 Hz
Min: 20 Hz
Max: 60 Hz
Fab: 45 Hz
Min: 40 Hz
Max: 120 Hz
Fab: 60 Hz
Min: 10 s
Max: 40 s
Fab: 20 s
AK-PC 351
