Laser-Heißdrahtlöten ohne RCU 5000i
A: Löten Start Für ein gutes Ausfließen der Lötverbindung an die Nahtflanken folgendes beachten:
-
-
Voraussetzungen Laser-Heißdrahtlöten
Die Punkte 3., 4. und 5. beschreiben analoge Eingangssignale.
Zu Punkt 3.:
-
-
WICHTIG! Laser-Heißdrahtlöten ist ein spritzerfreier Prozess. Eine zusätzliche Absau-
gung ist daher nicht unbedingt erforderlich. Es genügt ein gut hörbarer Betrieb des Cross-
jets (Betriebsdruck von 0,5 bis 1 bar = 7.22 - 14.45 psi).
B: Löten Ende
1
2
3
4
5
6
7
8
Zu Punkt 5.:
0,2 s „Wartezeit" dienen nur als Richtwert, um ein Festbrennen des Drahtendes im
Schmelzbad zu verhindern.

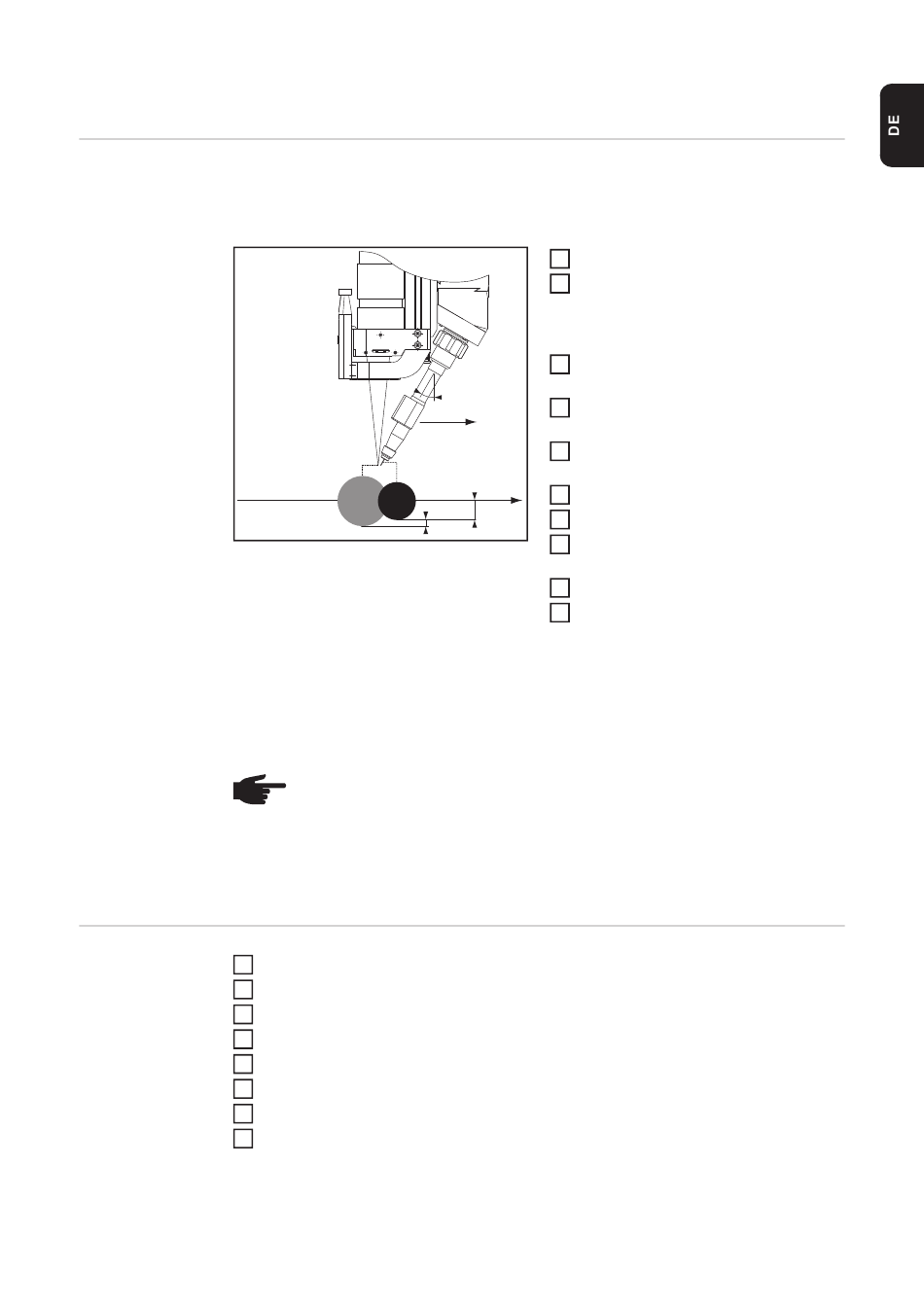

Fokus-Durchmesser = Drahtdurchmesser + 30 %
Brenneranstellung ist 35° schleppend
35 °
+30 %
Schweißspannung = Schweißstrom x Schweißkreis-Widerstand
(Schweißkreis-Widerstand abhängig von Kontaktrohr und Zusatzwerkstoff)
Wert liegt unter 10 Volt (Spannungsbegrenzung)
HINWEIS! Eine bessere Übersichtlichkeit des Programmes erhält man durch Zu-
sammenfassen aller Signale zu einem Befehl, in einem Unterprogramm (z.B. „Lö-
ten Start").
„Roboterbewegung stoppen"
„Drahtvorlauf" rücksetzen
„Schweißen ein" rücksetzen
„Drahtrücklauf" setzen
„Wartezeit" setzen (0,2 s)
„Drahrücklauf" rücksetzen
„Laser aus" setzen
„Gas Test" rücksetzen
„Gas Test" setzen
1
Betriebsart 5 „CC / CV" anwählen
2
- Betriebsbit „0" auf „1" setzen
- Betriebsbit „1" auf „0" setzen
- Betriebsbit „2" auf „1" setzen
Schweißspannung: „Puls-/Dynamik-
3
korrektur" vorgeben
Schweißstrom: „Schweißleistung" vor-
4
geben
Drahtgeschwindigkeit: „Lichtbogenlän-
5
genkorrektur" vorgeben
„Schweißen ein" setzen
6
100 %
„Drahtvorlauf" setzen
7
Warten auf Stromfluss-Signal („Licht-
8
bogen steht")
„Laser ein" setzen
9
„Roboter Start" setzen
10
35
