Démonter et mon- IMPORTANT ! Si, au lieu d'une âme de guidage du fil interne, une âme de guidage du fil
ter l'âme de gui- externe est disponible, consulter le chapitre « Démonter et monter l'âme de guidage du fil
dage du fil interne externe du faisceau de liaison ».
du faisceau de
liaison Démonter l'âme de guidage du fil interne du faisceau de liaison
1
2
3
Monter l'âme de guidage du fil interne du faisceau de liaison
1
2
3

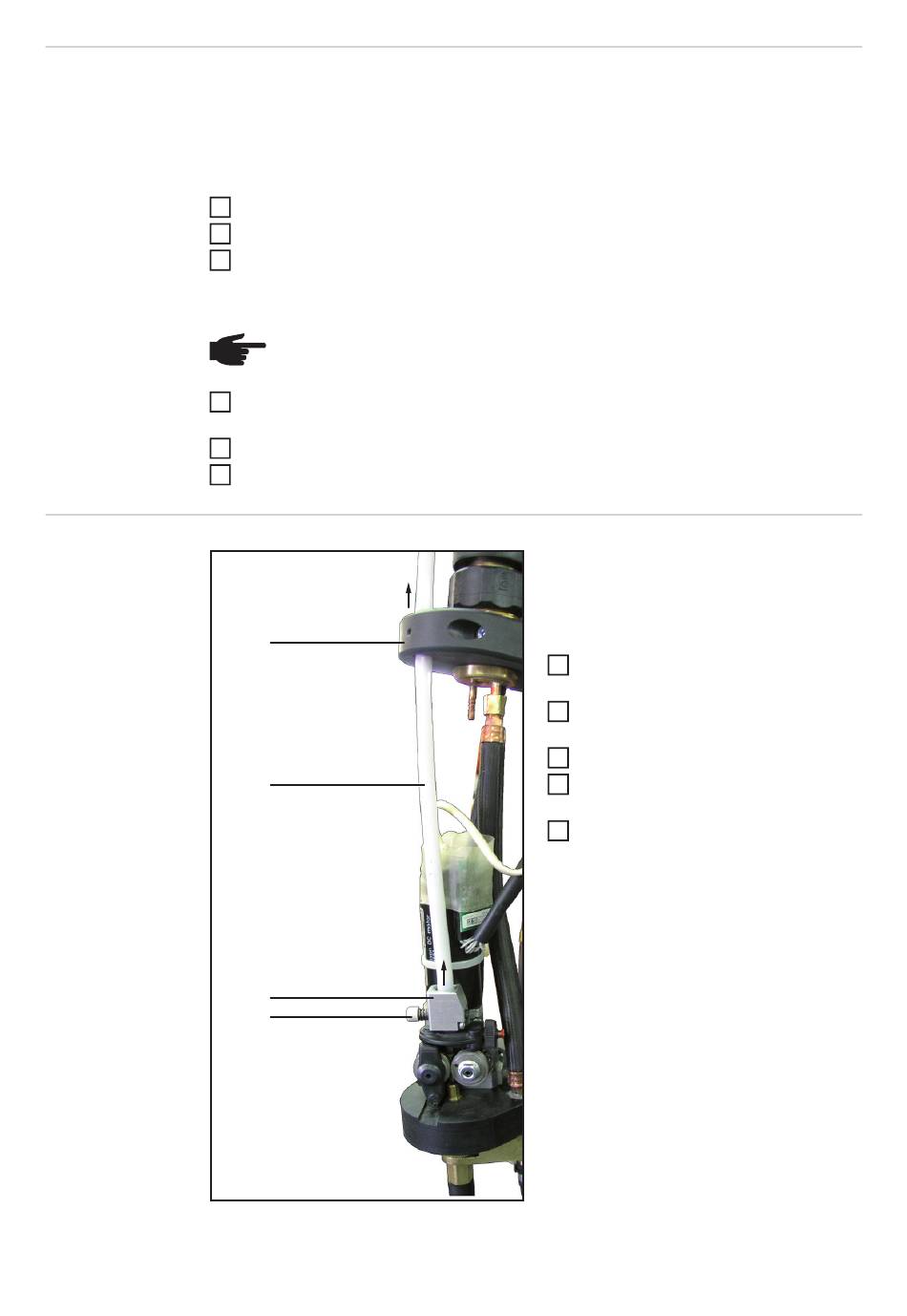

Démonter l'âme
de guidage du fil
externe du fais-
ceau de liaison
144
Retirer le fil
Desserrer l'écrou hexagonal (H) avec la clé à fourche - SW 10 - (6)
Retirer l'âme de guidage du fil (I)
REMARQUE! L'âme de guidage du fil (I) ne doit toucher ni le galet d'entraîne-
ment (2) ni le galet presseur (3).
Approcher au maximum l'âme de guidage du fil (I) du galet d'entraînement (2) et du
galet presseur (3)
Serrer l'écrou hexagonal (H) avec la clé à fourche (6)
Insertion du fil
(O)
(M)
(N)
(L)
IMPORTANT ! Si, au lieu d'une âme de gui-
dage du fil externe, une âme de guidage du
fil interne est disponible, consulter le chapit-
re « Démonter l'âme de guidage du fil inter-
ne du faisceau de liaison ».
Appuyer sur le bouton (L) et le main-
1
tenir enfoncé
Retirer la gaine de dévidoir (M) du dis-
2
positif de blocage (N)
Relâcher le bouton (L)
3
Retirer la gaine de dévidoir (M) du lo-
4
gement (O)
Retirer l'âme de guidage du fil de la
5
gaine de dévidoir
