Fronius LaserHybrid Bedienungsanleitung Seite 31

z
(1)
y
(1)
x
y

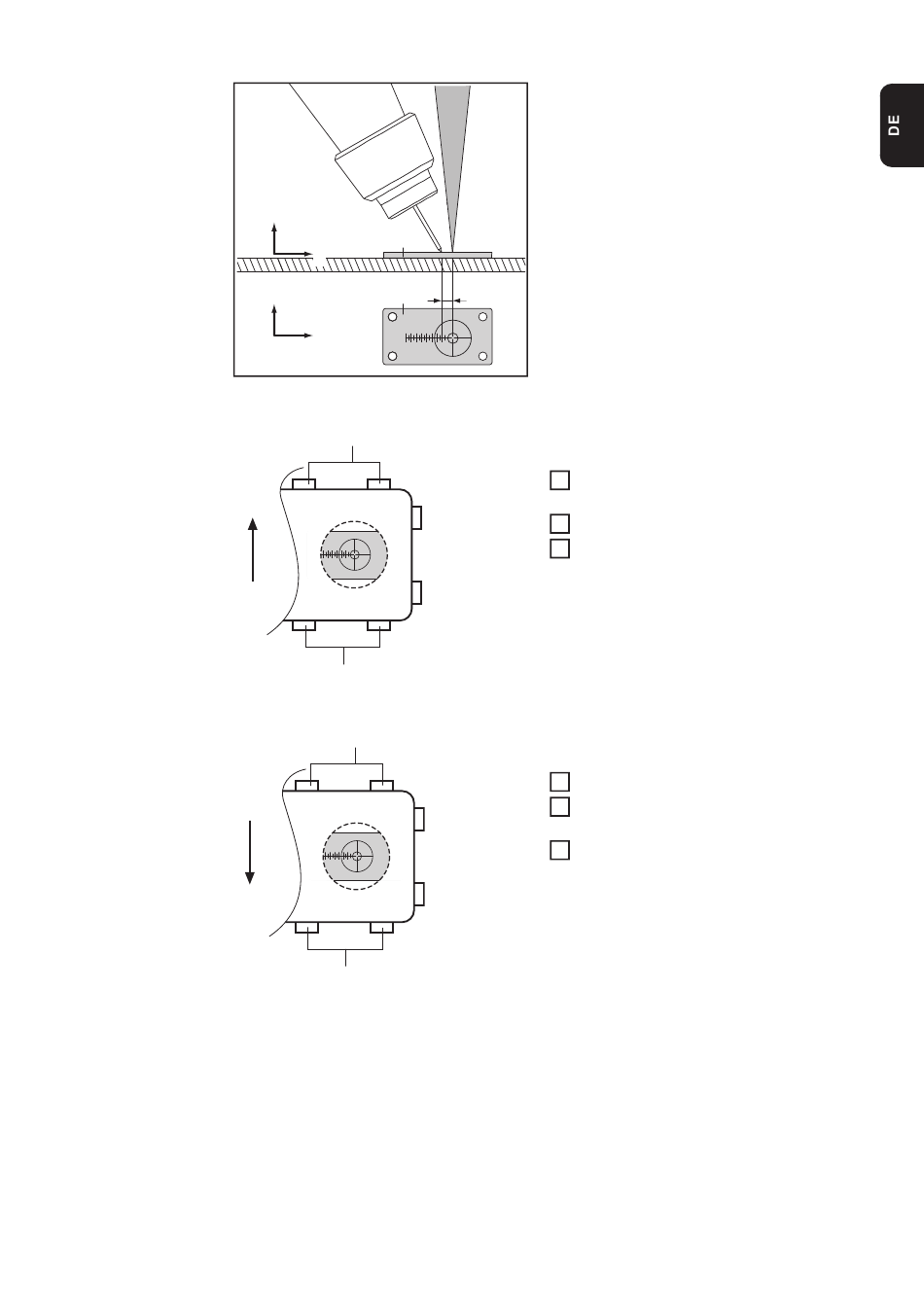

Lageänderung Laserstrahl / Lichtbogenprozess
(9)
x
(10)
Positive x-Richtung
(9)
-x
(10)
Negative x-Richtung
r
Fokus-Punkt in positiver x-Richtung ein-
stellen
Schrauben (9) um 2 Umdrehungen lö-
1
sen
Schrauben (10) justieren
2
Schrauben (9) festschrauben
3
Fokus-Punkt in negativer x-Richtung
einstellen
Schrauben (9) justieren
1
Schrauben (10) um 2 Umdrehungen
2
lösen
Schrauben (10) festschrauben
3
31
