(1)
(2)
(3)
4
Régler le point de
focus dans l'axe z
1
2
3
4
5
IMPORTANT ! Lors du réglage du Stick-Out sur la torche, ne pas modifier la position de
la tête de soudage laser.
6
7
8

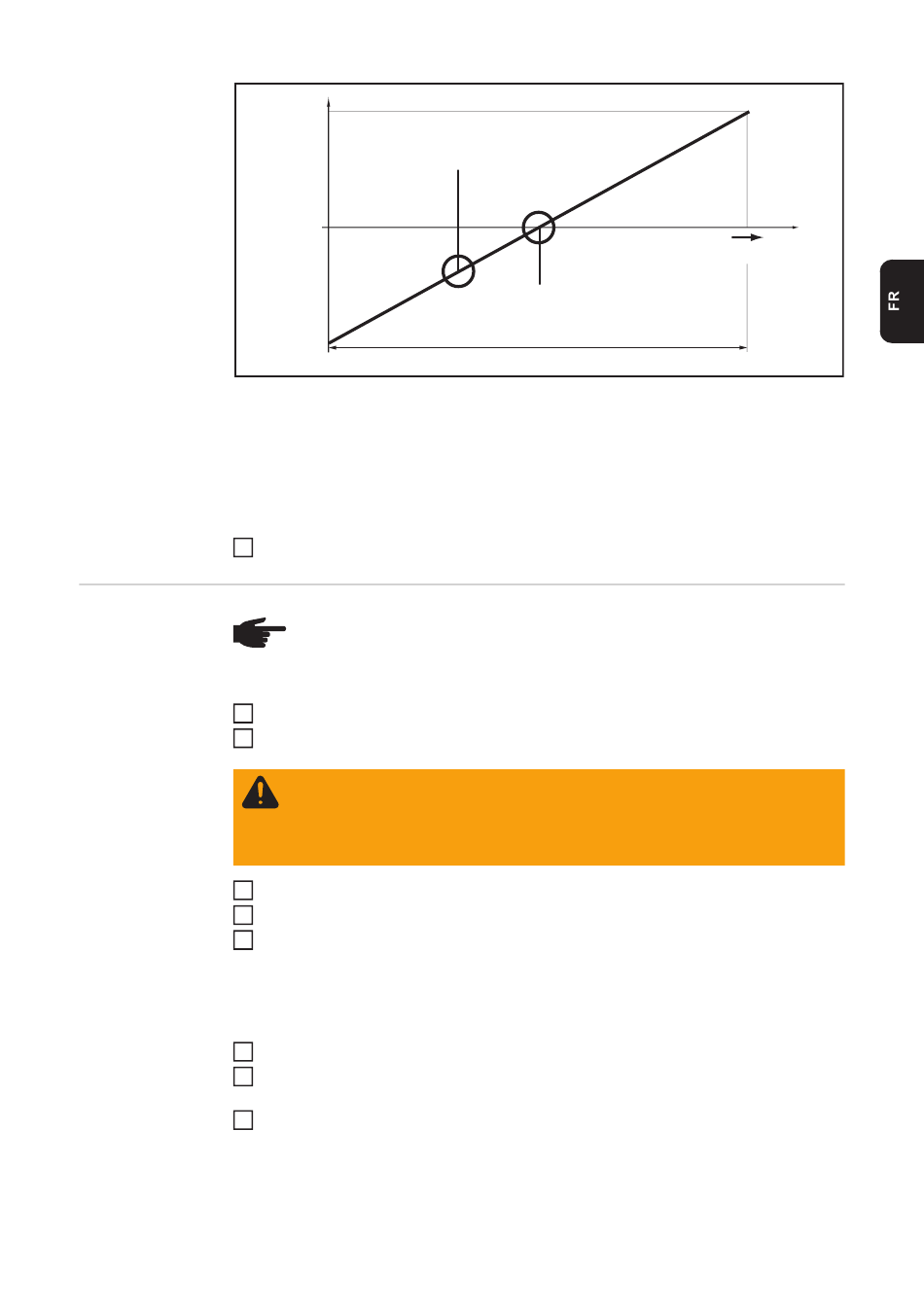

z
- 20 mm
Plus petit focus du laser pilote
(Ne correspond pas au focus du laser de soudage)
Ligne de référence
Focus du laser de soudage
(= pénétration la plus profonde de la pièce à usiner)
Déconnecter la source de courant MIG/MAG
REMARQUE! Régler la position de la torche de la tête de soudage laser sur 5°
en poussant. Si la position « 5° en poussant » n'est pas respectée, il en résulte
de sérieux dommages sur la fibre optique, car le rayon laser est immédiatement
réfléchi dans l'optique laser.
Fixer la pièce-test d'une épaisseur de tôle d'env. 2 mm
Placer la bague de réglage de l'optique laser sur « 0 »
AVERTISSEMENT ! Risques de blessure dû au laser actif. Lors de la détermina-
tion du point focus, appliquer les mêmes règles de sécurité que pour le soudage
LaserHybrid (p. ex. : protection des yeux à l'aide de l'élément filtrant réglemen-
taire pour classe de protection laser 4, etc.) Respecter et appliquer les consignes
de sécurité des présentes Instructions de service !
Régler la puissance du laser sur 3 kW
Parcourir la pente programmée auparavant à une vitesse d'avance de 2 m/min
Si la pénétration sur la pièce-test augmente de manière inconstante, arrêter le robot
et le laser
Régler un Stick-Out de 14 mm sur la torche
Régler la tête de soudage laser sur l'axe z de manière à ce que le fil-électrode effleure
juste la surface de la pièce à usiner
Enregistrer la hauteur déterminée de la tête de soudage laser en tant que coordonnée
z du point de référence pour le robot
(1)
(3)
100 mm
+ 20 mm
(2)
y
v = 2 m/min
