4.1.2 Niederohmmessung, Modus AUTO, R+, R-, R+ TIMER, R-TIMER
1. Wählen Sie den gewünschten Modus unter zu Hilfenahme der FUNC Taste.
2. Verbinden Sie die schwarzen und blauen Kabel mit den entsprechenden
Instrumenteneingängen P und N:.

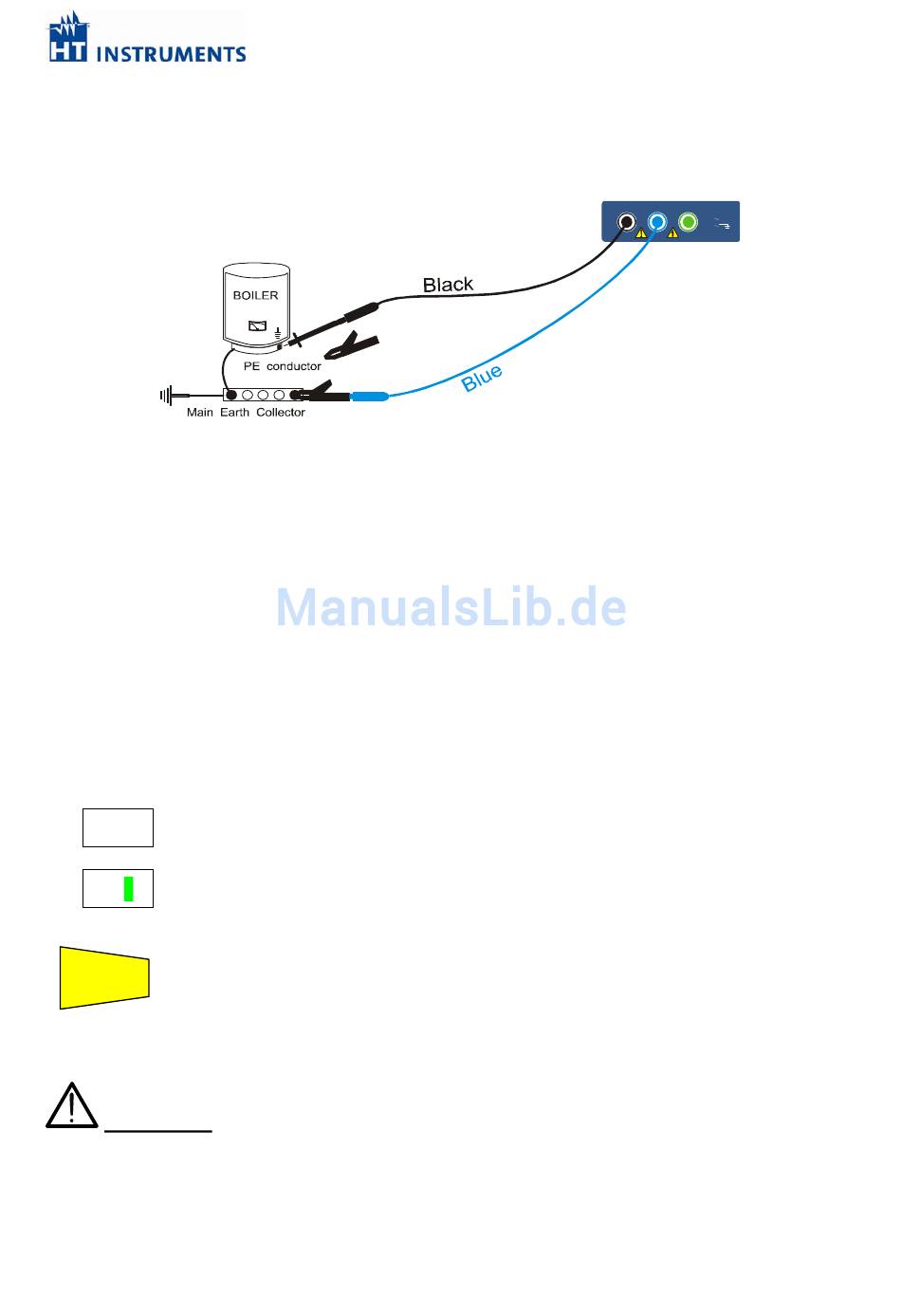

Verbindung der Instrumenteneingänge während des LOWΩ Tests.
3. Wenn die mit dem Instrument gelieferten Messleitungen für die Messung nicht lang genug
4. sind, können Sie das blaue Kabel verlängern.
5. Verbinden Sie die 2 Krokodilklemmen mit den Bananensteckern
6. Schließen Sie die Messkabel-Enden kurz und stellen Sie sicher, daß die leitfähigen Teile der
7. Krokodilklemmen einen guten Kontakt zu einander aufnehmen.
8. Drücken Sie die START Taste. Wenn das Instrument einen Widerstandswert
9. anders als 0.00 anzeigt, wiederholen Sie die Instrumenten-Kalibration
3. Verbinden Sie die Instrument-Buchsen mit den Enden des Leiters, an dem die Prüfung auf
4. Durchgang durchgeführt wird, (sehen Sie vorausgehendes Bild).
5.
6. Wenn der Modus "R+TIMER" oder "R-TIMER" ausgewählt war verwenden Sie
folgende Tasten zur Auswahl Zeit für die Prüfdauer:
Drücken Sie diese Taste, um to Zeit für die Prüfdauer zu vergrößern
S σ
(Tmax=15 Sekunden).
τ
Drücken Sie diese Taste, um Zeit für die Prüfdauer zu verkleinern
U
L
(Tmin=3 Sekunden).
8. Drücken Sie die GO Taste. Das Instrument führt die Messung durch.
GO
9. Nochmaliges Drücken der GO Taste beendet die Messung
.
WARNUNG:
Wenn das Instrument "Measuring" anzeigt, bedeutet das, daß
es die Messung durchführt. Während dieser Zeit sollen die
Instrumenten-Messleitungen nicht unterbrochen werden.
17
Combitest 2019
(P)
CAT I II
P
N
PE
INPUT MAX
440 V
P-N-PE
250 V
L1
L2
L3
