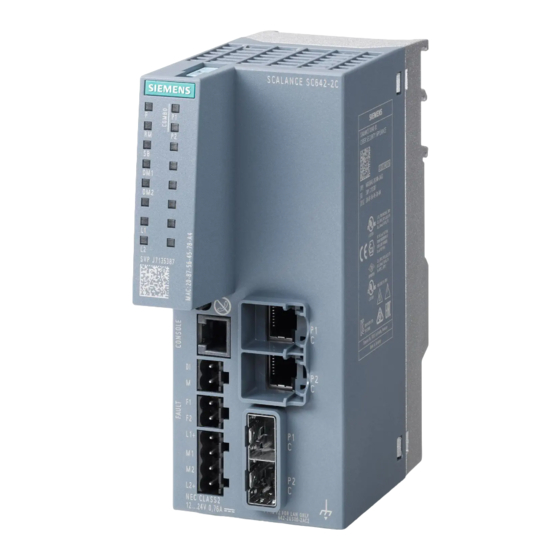

Siemens SIMATIC NET SCALANCE SC-600 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SIMATIC NET SCALANCE SC-600:
- Betriebsanleitung (78 Seiten) ,
- Projektierungshandbuch (222 Seiten) ,
- Projektierungshandbuch (738 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC NET SCALANCE SC-600
Inhaltszusammenfassung für Siemens SIMATIC NET SCALANCE SC-600
- Seite 1 SCALANCE SC-600 Einleitung Sicherheitshinweise SIMATIC NET Security-Empfehlungen Gerätebeschreibung Industrial Ethernet Security SCALANCE SC-600 Montage Anschließen Betriebsanleitung Instandhalten und Warten Technische Daten Maßbilder Zulassungen 10/2021 C79000-G8900-C453-06...
-
Seite 2: Rechtliche Hinweise
Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................5 Sicherheitshinweise ..........................11 Security-Empfehlungen .......................... 15 Gerätebeschreibung ..........................25 Produktübersicht ..........................25 Zubehör .............................. 27 Ersatzteile ............................29 Geräteansichten ..........................30 4.4.1 Geräteansicht SCALANCE SC6x2-2C ..................30 4.4.2 Geräteansicht SCALANCE SC6x6-2C ..................31 LED-Anzeige ............................. 32 4.5.1 LED "RM"... - Seite 4 Inhaltsverzeichnis Funktionserdung ..........................65 Instandhalten und Warten ........................69 Laden einer neuen Firmware über WBM ..................69 Wiederherstellen der Werkseinstellungen................... 71 Technische Daten ............................ 75 Technische Daten SCALANCE SC-600 ..................75 Mechanische Stabilität (im Betrieb) ..................... 77 Leitungslängen ..........................78 Maßbilder ..............................
-
Seite 5: Einleitung
Einleitung VORSICHT Um Verletzungen zu vermeiden, lesen Sie das Handbuch, bevor Sie das Gerät einsetzen. Zweck der Betriebsanleitung Die vorliegende Betriebsanleitung unterstützt Sie beim Montieren und Anschließen der Produktlinie SCALANCE SC-600. Die Konfiguration sowie die Einbindung der Geräte in ein Netzwerk sind nicht Gegenstand dieser Betriebsanleitung. -
Seite 6: Verwendete Bezeichnungen
• Auf dem Datenträger, der manchen Produkten beiliegt: – Produkt-CD / Produkt-DVD – SIMATIC NET Manual Collection • Auf den Internetseiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15327/man) Weiterführende Dokumentation In den Systemhandbüchern "Industrial Ethernet / PROFINET Industrial Ethernet" und "Industrial Ethernet / PROFINET Passive Netzkomponenten"... - Seite 7 • Auf den Internetseiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15247) Kataloge Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: • SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI • SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 •...
- Seite 8 Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Security RSS Feed unter: https://www.siemens.com/industrialsecurity Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 9: Auspacken Und Prüfen
1. Überprüfen Sie das Paket auf Vollständigkeit. 2. Überprüfen Sie die Einzelteile auf Transportschäden. Gerät defekt Bitte senden Sie das Gerät im Fehlerfall an Ihre Siemens-Vertretung zur Reparatur ein. Eine Reparatur vor Ort ist nicht möglich. Außerbetriebnahme Nehmen Sie das Gerät ordnungsgemäß außer Betrieb, um zu verhindern, dass unbefugte Personen an vertrauliche Daten im Gerätespeicher gelangen. -
Seite 10: Elektrostatische Entladung
SIMATIC NET-Glossar Erklärungen zu vielen Fachbegriffen, die in dieser Dokumentation vorkommen, sind im SIMATIC NET-Glossar enthalten. Sie finden das SIMATIC NET-Glossar im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/50305045) Elektrostatische Entladung ACHTUNG Elektrostatisch gefährdete Baugruppen (EGB) Elektronische Baugruppen enthalten elektrostatisch gefährdete Bauelemente. -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise beachten Beachten Sie die nachfolgenden Sicherheitshinweise. Diese beziehen sich auf die komplette Lebensdauer des Geräts. Beachten Sie zusätzlich die handlungsorientierten Sicherheitshinweise in den einzelnen Kapiteln, insbesondere in den Kapiteln "Montage" und "Anschließen". ACHTUNG Gehäuse reinigen Solange sich das Gerät nicht in einem explosionsgefährdeten Bereich befindet, reinigen Sie die äußeren Gehäuseteile nur mit einem trockenen Tuch. -
Seite 12: Batterien: Austausch, Recycling Und Entsorgung
Sicherheitshinweise Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Division 2, Groups A, B, C und D und in nicht explosionsgefährdeten Bereichen geeignet. Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Zone 2, Group IIC und in nicht explosionsgefährdeten Bereichen geeignet. - Seite 13 Sicherheitshinweise Recycling / Entsorgung Batterien und Akkus sind recycelbar. Ihre Bestandteile können als Rohstoffe für neue Batterien/Akkus oder andere Produkte genutzt werden. Voraussetzung für ein effektives Recyclingverfahren ist die möglichst sortenreine Sammlung verbrauchter Batterien und Akkus. Hinweis Bestimmungen zur Entsorgung von Batterien Beachten Sie die örtlichen Bestimmungen zum Recycling und zur Entsorgung von Batterien.
- Seite 14 Sicherheitshinweise SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 15: Security-Empfehlungen
• Informieren Sie sich regelmäßig über Sicherheits-Updates der Produkte und wenden Sie diese an. • Prüfen Sie die Benutzerdokumentation anderer Siemens-Produkte, die zusammen mit dem Gerät verwendet werden, auf weitere Sicherheitsempfehlungen. • Informieren Sie sich regelmäßig über Neuigkeiten auf den Siemens-Internetseiten. -
Seite 16: Zertifikate Und Schlüssel
Security-Empfehlungen • Verwenden Sie Passwörter mit hoher Passwortstärke. Vermeiden Sie schwache Passwörter (wie Passwort1, 123456789, abcdefgh) oder sich wiederholende Zeichen (wie abcabc). Diese Empfehlung gilt auch für auf dem Gerät konfigurierte symmetrische Passwörter/Schlüssel. • Stellen Sie sicher, dass Passwörter geschützt werden und nur berechtigtem Personal mitgeteilt werden. - Seite 17 "Man-in-the-middle"-Angriffe zu verhindern. Verwenden Sie hierzu einen zweiten, sicheren Übertragungsweg. • Bevor Sie das Gerät zur Reparatur an Siemens zurückschicken, ersetzen Sie die aktuellen Zertifikate und Schlüssel durch temporäre Wegwerfzertifikate und - schlüssel, die bei der Rückkehr des Geräts zerstört werden können.
- Seite 18 Aktuelle Informationen zu Sicherheits-Patches für Siemens-Produkte finden Sie auf der Website Industrial Security (https://www.siemens.com/industrialsecurity) oder ProductCERT-Sicherheitshinweise. Updates zu den Produkt-Sicherheitshinweisen von Siemens erhalten Sie, indem Sie sich beim RSS-Feed auf der Webseite der ProductCERT-Sicherheitshinweise anmelden oder @ProductCert auf Twitter folgen.
-
Seite 19: Sichere / Nicht Sichere Protokolle
Security-Empfehlungen Schnittstellen-Security • Deaktivieren Sie ungenutzte Schnittstellen. • Verwenden Sie IEEE 802.1X für die Schnittstellen-Authentifizierung. • Verwenden Sie die Funktion "Gesperrte Ports", um Schnittstellen für unbekannte Teilnehmer zu sperren. • Verwenden Sie die Konfigurationsmöglichkeiten der Schnittstellen, z. B. den "Edge- Typ". - Seite 20 Security-Empfehlungen • Falls für ein Protokoll eine sichere Alternative verfügbar ist, nutzen Sie diese. Die folgenden Protokolle bieten sichere Alternativen: – SNMPv1/v2 → SNMPv3 Prüfen Sie die Notwendigkeit der Nutzung von SNMPv1/v2c. SNMPv1/v2c sind als unsicher eingestuft. Nutzen Sie die Möglichkeit, den Schreibzugriff zu unterbinden. Das Gerät bietet entsprechende Einstellmöglichkeiten.
- Seite 21 Security-Empfehlungen • Authentifizierung Gibt an, ob das Protokoll authentifiziert ist. • Verschlüsselung Gibt an, ob die Übertragung verschlüsselt ist. Liste verfügbarer Dienste Nachfolgend werden alle verfügbaren Protokolle und Dienste sowie ihre Ports aufgelistet, über die auf das Gerät zugegriffen werden kann. Die Tabelle umfasst folgende Spalten: •...
- Seite 22 Geschlossen ✓ RADIUS UDP/1812 ✓ ✓ ✓ ausgehend ausgehend UDP/1813 SFTP TCP/22 ✓ ✓ ✓ ✓ ausgehend ausgehend Siemens Remote TCP/443 ✓ Optional ✓ Service ausgehend ausgehend (cRSP/SRS) SINEMA RC HTTPS/443 ✓ ✓ ✓ ✓ ausgehend ausgehend TCP/UDP abhängig von...
- Seite 23 Security-Empfehlungen Dienst/Protokoll Protokoll/ Voreingestellter Status Konfigurierbar Authentifizier Verschlüsselu SNMP Traps UDP/162 ✓ ✓ ausgehend ausgehend SNTP Client UDP/123 Geschlossen Geschlossen ✓ ✓ TCP/22 Offen Geschlossen ✓ ✓ ✓ ✓ SFTP Syslog Client UDP/514 ✓ ✓ ausgehend ausgehend Syslog Client TLS TCP/6514 ✓...
- Seite 24 Security-Empfehlungen SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 25: Gerätebeschreibung
Gerätebeschreibung Produktübersicht Artikelnummern Gerät Beschreibung Artikelnummer SCALANCE SC622-2C 2 RJ45-Ports, 2 SFP-Stecktransceiver-Steckplätze als 6GK5622-2GS00-2AC2 Combo Ports SCALANCE SC626-2C 6 RJ45-Ports, 2 SFP-Stecktransceiver-Steckplätze als 6GK5626-2GS00-2AC2 Combo Ports SCALANCE SC632-2C 2 RJ45-Ports, 2 SFP-Stecktransceiver-Steckplätze als 6GK5632-2GS00-2AC2 Combo Ports SCALANCE SC636-2C 6 RJ45-Ports, 2 SFP-Stecktransceiver-Steckplätze als 6GK5636-2GS00-2AC2 Combo Ports SCALANCE SC642-2C... -
Seite 26: Lieferumfang
Gerätebeschreibung 4.1 Produktübersicht Gerät Insgesamt nutzbare Stecktransceiver- Elektrische Combo Ports Ports Steckplätze (SFP) Anschlüsse SCALANCE SC636-2C 6 RJ45-Ports SCALANCE SC642-2C 2 RJ45-Ports SCALANCE SC646-2C 6 RJ45-Ports Lieferumfang Folgende Teile gehören zum Lieferumfang eines SCALANCE SC-600: • Eine SCALANCE SC-600 Baugruppe •... -
Seite 27: Zubehör
1 Stück pro Packung Stecktransceiver WARNUNG Nur zugelassene Stecktransceiver verwenden Wenn Sie Stecktransceiver verwenden, die nicht von der Siemens AG freigegeben sind, ist eine spezifikationsgemäße Funktion des Geräts nicht sichergestellt. Wenn Sie nicht zugelassene Stecktransceiver verwenden, kann dies zu folgenden Problemen führen: •... -
Seite 28: Stecktransceiver Sfp
Gerätebeschreibung 4.2 Zubehör Stecktransceiver SFP Tabelle 4- 1 Stecktransceiver SFP 100 MBit/s (nicht für SCALANCE SC62x-2C) Eigenschaften Artikelnummer SFP991-1 1 x 100 MBit/s LC-Port optisch für Glas-LWL 6GK5 991-1AD00-8AA0 (Multimode) bis max. 5 km SFP991-1 (C) 1 x 100 MBit/s LC-Port optisch für Glas-LWL 6GK5 991-1AD00-8FA0 (Multimode) bis max. -
Seite 29: Ersatzteile
Gerätebeschreibung 4.3 Ersatzteile Bidirektionale Stecktransceiver SFP Bidirektionale Stecktransceiver verfügen über nur einen Faseranschluss. Sie senden und empfangen auf zwei unterschiedlichen Wellenlängen. Um eine Verbindung aufzubauen, benötigen Sie zwei passende bidirektionale SFPs. Die verbundenen SFPs müssen jeweils auf der Wellenlänge senden, auf der der Verbindungspartner empfängt. Eigenschaften Artikelnummer SFP992-1BXMT... -
Seite 30: Geräteansichten
Gerätebeschreibung 4.4 Geräteansichten Geräteansichten 4.4.1 Geräteansicht SCALANCE SC6x2-2C Die nachfolgende Abbildung zeigt den Aufbau des SC6x2-2C. ① Elektrische Ports ⑧ Meldekontakt ② SFP-Stecktransceiver-Steckplätze ⑨ Digitaler Eingang ③ Erdungsschraube ⑩ Serielle Schnittstelle ④ Rändelschraube ⑪ Taster "SELECT/SET" ⑤ Befestigungsriegel ⑫ LED-Anzeige ⑥... -
Seite 31: Geräteansicht Scalance Sc6X6-2C
Gerätebeschreibung 4.4 Geräteansichten 4.4.2 Geräteansicht SCALANCE SC6x6-2C Die nachfolgende Abbildung zeigt den Aufbau des SC6x6-2C. ① Elektrische Ports ⑧ Meldekontakt ② SFP-Stecktransceiver-Steckplätze ⑨ Digitaler Eingang ③ Erdungsschraube ⑩ Serielle Schnittstelle ④ Rändelschraube ⑪ Taster "SELECT/SET" ⑤ Befestigungsriegel ⑫ LED-Anzeige ⑥ Hebelhilfe zur Betätigung des ⑬... -
Seite 32: Led-Anzeige
Gerätebeschreibung 4.5 LED-Anzeige LED-Anzeige Die folgende Abbildung zeigt die Anordnung der LEDs am Beispiel des SCALANCE SC646-2C. Die Anzahl der Port-LEDs ist vom Gerät abhängig. 4.5.1 LED "RM" / LED "SB" Diese Funktion/LED wird aktuell nicht verwendet. SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06... -
Seite 33: Led "F
Gerätebeschreibung 4.5 LED-Anzeige 4.5.2 LED "F" Die LED "F" zeigt den Fehlerstatus des Geräts an. Bedeutung während des Geräteanlaufs LED-Farbe LED-Status Bedeutung während des Geräteanlaufs Der Geräteanlauf wurde fehlerfrei abgeschlossen. Der Geräteanlauf ist noch nicht abgeschlossen oder es sind Fehler aufgetreten. Blinkt Die Firmware ist fehlerhaft. -
Seite 34: Anzeigemodus Einstellen
Gerätebeschreibung 4.5 LED-Anzeige Anzeigemodus einstellen Um den gewünschten Anzeigemodus einzustellen, drücken Sie den Taster "SELECT/SET". Wenn Sie den Taster "SELECT/SET" länger als 1 Minute nicht betätigen, schaltet das Gerät automatisch in den Anzeigemodus A. Betätigung des Tasters LED-Status Anzeigemodus "SELECT/SET" ausgehend vom Anzeigemodus A Anzeigemodus A 1 x drücken... -
Seite 35: Port-Leds
Gerätebeschreibung 4.5 LED-Anzeige 4.5.5 Port-LEDs Die Port-LEDs "P1", "P2", usw. zeigen Informationen zu den entsprechenden Ports an. Die Bedeutung der Port-LEDs ist abhängig von dem eingestellten Anzeigemodus, siehe Kapitel "LEDs "DM1" und "DM2" (Seite 33)". Bedeutung im Anzeigemodus A Im Anzeigemodus A können Sie an den Port-LEDs ablesen, ob ein gültiger Link vorhanden ist. -
Seite 36: Taster Select/Set
Gerätebeschreibung 4.6 Taster SELECT/SET Bedeutung im Anzeigemodus D Im Anzeigemodus D können Sie an den Port-LEDs ablesen, ob der Port überwacht wird. LED-Farbe LED-Status Bedeutung Port wird nicht überwacht. Wenn am Port kein Link aufgebaut wurde, signalisiert der Meldekontakt keinen Fehler. Grün Port wird überwacht. -
Seite 37: Gerät Auf Werkseinstellungen Zurücksetzen
Gerätebeschreibung 4.6 Taster SELECT/SET Gerät auf Werkseinstellungen zurücksetzen ACHTUNG Bisherige Einstellungen Durch das Zurücksetzen werden alle von Ihnen vorgenommenen Einstellungen durch werksseitige Voreinstellungen überschrieben. ACHTUNG Versehentliches Rücksetzen Durch ein versehentliches Rücksetzen können in einem projektierten Netzwerk Störungen und Ausfälle mit weiteren Folgen auftreten. Voraussetzung •... -
Seite 38: Meldemaske Definieren
Gerätebeschreibung 4.6 Taster SELECT/SET Vorgehensweise Um das Gerät während des Betriebs auf Werkseinstellungen zurückzusetzen, gehen Sie wie folgt vor: 1. Schalten Sie in den Anzeigemodus A. Der Anzeigemodus A ist aktiv, wenn die LEDs "DM1" und "DM2" aus sind. Wenn die LEDs "DM1" und "DM2" leuchten oder blinken, müssen Sie den Taster "SELECT/SET"... -
Seite 39: C-Plug/Key-Plug
Gerätebeschreibung 4.7 C-PLUG/KEY-PLUG C-PLUG/KEY-PLUG 4.7.1 Funktion des C-PLUG/KEY-PLUG ACHTUNG C-PLUG/KEY-PLUG nicht im laufenden Betrieb ziehen oder stecken Ein C-PLUG/KEY-PLUG darf nur bei ausgeschaltetem Gerät entnommen oder eingesetzt werden. Konfigurationsdaten speichern Ein PLUG ist ein Wechselmedium zur Speicherung der Konfigurationsdaten des Geräts. Dadurch wird im Austausch- oder Ersatzteilfall ein schneller und unkomplizierter Wechsel des Geräts ermöglicht. -
Seite 40: Verhalten Im Fehlerfall
Gerätebeschreibung 4.7 C-PLUG/KEY-PLUG Gerätetyp geschrieben wurden. Wenn sich Konfigurationsdaten im internen Speicher des Geräts befinden, werden diese überschrieben. Dieser Modus ist aktiv, sobald ein beschriebener C-PLUG/KEY-PLUG gesteckt ist. Betrieb mit C-PLUG/KEY-PLUG Die Konfiguration, die auf dem C-PLUG/KEY-PLUG gespeichert ist, wird über die Benutzerschnittstellen angezeigt. - Seite 41 Gerätebeschreibung 4.7 C-PLUG/KEY-PLUG C-PLUG/KEY-PLUG tauschen C-PLUG/KEY-PLUG entnehmen 1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie einen Schraubendreher zwischen die Vorderkante des C-PLUG/KEY-PLUG (A) und den Steckplatz und lösen Sie den C-PLUG/KEY-PLUG. 3. Entnehmen Sie den C-PLUG/KEY-PLUG. C-PLUG/KEY-PLUG einsetzen 1. Schalten Sie das Gerät spannungslos. 2.
-
Seite 42: Combo Ports
Gerätebeschreibung 4.8 Combo Ports Combo Ports Merkmale Combo Port ist die Bezeichnung für zwei korrespondierende Ports. Ein Combo Port besteht aus den folgenden zwei Steckmöglichkeiten: • einem festen RJ45-Port • einem Stecktransceiver-Steckplatz, der individuell bestückt werden kann Von diesen beiden Ports kann immer nur ein Port aktiv sein. Über den Modus können Sie einstellen, wie die Ports priorisiert werden. - Seite 43 Gerätebeschreibung 4.8 Combo Ports SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 45: Montage
Montage Sicherheit bei der Montage Sicherheitshinweise Beachten Sie beim Montieren des Geräts die nachfolgend aufgeführten Sicherheitshinweise. WARNUNG Wird ein Gerät bei einer Umgebungstemperatur von mehr als 50 ºC betrieben, kann die Gehäusetemperatur des Geräts über 70 ºC liegen. Der Montageort des Geräts muss deshalb in einem zugangsbeschränkten Bereich liegen, der nur für Service-Personal oder Benutzer zugänglich ist, die über den Grund der Zugangsbeschränkung und die notwendigen Sicherheitsmaßnahmen bei einer Umgebungstemperatur von mehr als... - Seite 46 Montage 5.1 Sicherheit bei der Montage WARNUNG Das Gerät darf nur in einer Umgebung der Verschmutzungsklasse 1 oder 2 betrieben werden (vgl. EN/IEC 60664-1, GB/T 16935.1). WARNUNG Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden.
-
Seite 47: Weitere Hinweise
Montage 5.1 Sicherheit bei der Montage WARNUNG EXPLOSIONSGEFAHR Das Gerät ist für den Betrieb in einem Gehäuse/Schaltschrank ausgelegt. Die Innentemperatur des Gehäuses/Schaltschranks entspricht der Umgebungstemperatur des Geräts. Verwenden Sie Kabel, deren maximale zugelassene Betriebstemperatur mindestens 30 ºC über der maximalen Umgebungstemperatur liegt. WARNUNG Die Wandmontage ist nur zugelassen, wenn die Anforderungen an das Gehäuse, die Montagevorschriften, die Abstände und die Trennvorschriften des Schaltschranks oder... -
Seite 48: Montagearten
Montage 5.2 Montagearten Montagearten Montagearten Für das Gerät sind folgende Montagearten möglich: • Hutschiene • S7-300 Profilschiene • S7-1500 Profilschiene • Wandmontage Zulässige Einbaulagen Hinweis Einbaulage - Abhängigkeit des Temperaturbereichs Beachten Sie die Abhängigkeit des zulässigen Temperaturbereichs von der Einbaulage: •... -
Seite 49: Hutschienenmontage
Montage 5.2 Montagearten 5.2.1 Hutschienenmontage Montage Hinweis Beachten Sie die Position des Befestigungsriegels, siehe auch Kapitel "Maßbilder (Seite 81)". Im Lieferzustand befindet sich der Befestigungsriegel in der Wandmontageposition. Um die Position des Befestigungsriegels zu ändern, siehe Kapitel "Position des Befestigungsriegels ändern (Seite 54)". Bild 5-1 Hutschienenmontage mit dem Befestigungsriegel in der Wandmontageposition Befestigungsriegel in der Wandmontageposition (Lieferzustand) -
Seite 50: Demontage
Montage 5.2 Montagearten Demontage Um das Gerät von einer Hutschiene zu demontieren, gehen Sie wie folgt vor: 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Lösen Sie ggf. die Rändelschraube mit der Hand oder einem Schraubendreher. 3. Hebeln Sie den Befestigungsriegel mit einem Schraubendreher bis zum Anschlag nach unten. -
Seite 51: Profilschienenmontage S7-1500
Montage 5.2 Montagearten 3. Lösen Sie die Rändelschraube mit der Hand oder einem Schraubendreher. Der gefederte Befestigungsriegel rastet ein. 4. Wenn Sie die Rändelschraube zudrehen, können Sie den Befestigungsriegel nicht lösen (Drehmoment 0,5 Nm). Das Gerät ist zusätzlich fixiert. 5. Schließen Sie die elektrischen Anschlussleitungen an, siehe Kapitel "Anschließen (Seite 55)". - Seite 52 Montage 5.2 Montagearten Bild 5-3 S7-1500 Profilschienenmontage mit dem Befestigungsriegel in der Wandmontageposition Befestigungsriegel in der Wandmontageposition (Lieferzustand) Um das Gerät auf einer S7-1500 Profilschiene zu montieren, gehen Sie wie folgt vor: 1. Setzen Sie die erste Gehäuseführung des Geräts auf die Oberkante der Profilschiene. 2.
-
Seite 53: Wandmontage
Montage 5.2 Montagearten 5.2.4 Wandmontage Vorbereitung Beachten Sie die Position des Befestigungsriegels, siehe auch Kapitel "Maßbilder (Seite 81)". Im Lieferzustand befindet sich der Befestigungsriegel in der Wandmontageposition. Sie müssen das Gerät nicht weiter vorbereiten. Wenn sich der Befestigungsriegel in der Schienenmontageposition befindet, beachten Sie Kapitel "Position des Befestigungsriegels ändern (Seite 54)". -
Seite 54: Position Des Befestigungsriegels Ändern
Montage 5.2 Montagearten 5.2.5 Position des Befestigungsriegels ändern Schienenmontageposition → Wandmontageposition Um den Befestigungsriegel von der Schienenmontageposition in die Wandmontageposition zu bringen, gehen Sie wie folgt vor: 1. Lösen Sie ggf. die Rändelschraube mit der Hand oder einem Schraubendreher. 2. Bewegen Sie den Befestigungsriegel bis zum Anschlag nach unten: –... -
Seite 55: Anschließen
Anschließen Sicherheit beim Anschließen Sicherheitshinweise Beachten Sie beim Anschließen des Geräts die nachfolgend aufgeführten Sicherheitshinweise. WARNUNG Spannungsversorgung Das Gerät ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter Leistung (Limited Power Source, LPS) ausgelegt. Deshalb muss die Spannungsversorgung mindestens eine der folgenden Bedingungen erfüllen: •... -
Seite 56: Sicherheitshinweise Bei Verwendung In Explosionsgefährdeten Bereichen
Anschließen 6.1 Sicherheit beim Anschließen Sicherheitshinweise bei Verwendung in explosionsgefährdeten Bereichen Allgemeingültige Sicherheitshinweise zum Explosionsschutz WARNUNG EXPLOSIONSGEFAHR In einer leicht entzündlichen oder brennbaren Umgebung dürfen keine Leitungen an das Gerät angeschlossen oder vom Gerät getrennt werden. Sicherheitshinweise bei Verwendung gemäß Hazardous Locations (HazLoc) Wenn Sie das Gerät unter HazLoc-Bedingungen einsetzen, dann müssen Sie zusätzlich zu den allgemeingültigen Sicherheitshinweisen zum Explosionsschutz die folgenden Sicherheitshinweise berücksichtigen:... -
Seite 57: Verdrahtungsregeln
Anschließen 6.2 Verdrahtungsregeln WARNUNG EXPLOSIONSGEFAHR Drücken Sie den SELECT/SET-Taster nicht, wenn eine explosionsgefährdete Atmosphäre besteht. Verdrahtungsregeln Verwenden Sie zum Verdrahten Kabel mit folgenden AWG*-Kategorien bzw. Querschnitten. Verdrahtungsregeln für ... Schraub- /Federzugklemmen anschließbare ohne Aderendhülse 0,25 - 2,5 mm Leitungsquerschnitte für AWG: 24 - 13 flexible Leitungen ... -
Seite 58: Spannungsversorgung
Anschließen 6.3 Spannungsversorgung Spannungsversorgung Hinweise zur Spannungsversorgung WARNUNG Unzulässige Spannungsversorgung Bei einem Aufbau mit redundanter Spannungsversorgung (zwei getrennte Spannungsversorgungen) müssen beide diese Anforderungen erfüllen. Betreiben Sie das Gerät niemals an Wechselspannung oder Gleichspannungen größer DC 32 V. VORSICHT Beschädigung des Geräts durch Überspannung Der Anschluss der externen Spannungsversorgung ist nicht gegen starke elektromagnetische Pulse geschützt, die z. -
Seite 59: Position Und Belegung
Anschließen 6.3 Spannungsversorgung • Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen erdfreien Aufbau zu ermöglichen. Beide Spannungseingänge sind potenzialgebunden. • Beachten Sie die Verdrahtungsregeln. Position und Belegung Bild 6-1 Position der Spannungsversorgung am Beispiel des SCALANCE SC646-2C und Belegung des Klemmenblocks. -
Seite 60: Meldekontakt
Anschließen 6.4 Meldekontakt Meldekontakt Informationen zum Meldekontakt • Der Meldekontakt ist ein potentialgetrennter Schalter, der Fehlerzustände durch Kontaktunterbrechung meldet. • Der Meldekontakt muss im Bereich der Betriebsspannung betrieben werden. • Wenn ein Fehler auftritt, öffnet der Meldekontakt. Im fehlerfreien Betrieb ist der Meldekontakt geschlossen. -
Seite 61: Signalisierung Von Fehlern Am Meldekontakt
Anschließen 6.4 Meldekontakt Position und Belegung Bild 6-2 Position und Belegung des Meldekontakts am Beispiel des SCALANCE SC646-2C. Kontakt Belegung Fehlerkontakt 1 Fehlerkontakt 2 Signalisierung von Fehlern am Meldekontakt • Die Signalisierung von Fehlern durch den Meldekontakt ist synchron zur Fehler-LED "F", siehe Kapitel "LED-Anzeige (Seite 32)". -
Seite 62: Digitaler Eingang
Anschließen 6.5 Digitaler Eingang Signalisierung von Fehlern am digitalen Ausgang • Wenn der Meldekontakt als digitaler Ausgang projektiert ist, läuft die Signalisierung von Fehlern standardmäßig nicht synchron zur Fehler-LED "F". • Damit ein Fehler am Digitalen Ausgang auch durch die Fehler-LED "F" signalisiert wird, müssen Sie mit im WBM unter "Ereignisse >... - Seite 63 Anschließen 6.5 Digitaler Eingang Position und Belegung Bild 6-3 Position und Belegung des digitalen Eingangs am Beispiel des SCALANCE SC646-2C. Kontakt Belegung DC -30 V ... +30 V Masse SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 64: Serielle Schnittstelle
Anschließen 6.6 Serielle Schnittstelle Serielle Schnittstelle Informationen zur seriellen Schnittstelle • Über die serielle Schnittstelle am Gerät (RJ11-Buchse) können Sie direkt per RS232- Verbindung (115200 8N1) auf das Command Line Interface des Geräts zugreifen, ohne eine IP-Adresse zu vergeben. • Der Zugang zum Gerät ist unabhängig von den Ethernet-Ports möglich. •... -
Seite 65: Belegung Des Anschlusskabels
Anschließen 6.7 Funktionserdung Belegung des Anschlusskabels Das Anschlusskabel ist wie folgt belegt: Kontakt Belegung RJ11-Stecker Belegung Sub-D-Buchse TD (Transmit Data) TD (Transmit Data) RD (Receive Data) SG (Signal Ground) RD (Receive Data) SG (Signal Ground) Hinweis Belegung der RJ11-Buchse am Gerät Die RJ11-Buchse am Gerät ist passend zum RJ11-Stecker des Anschlusskabels belegt. - Seite 66 Anschließen 6.7 Funktionserdung Schutz-/Funktionserde Die Verbindung der Bezugspotenzialfläche mit dem Schutzleitersystem befindet sich üblicherweise im Schaltschrank nahe der Netzeinspeisung. Diese Erdung leitet Fehlerströme nach Erde sicher ab und ist gemäß DIN/VDE 0100 eine Schutzerdung, um Personen, Tiere und Sachwerte vor zu hoher Berührungsspannung zu schützen. Neben der Schutzerdung gibt es die Funktionserdung im Schaltschrank.
- Seite 67 Anschließen 6.7 Funktionserdung SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 69: Instandhalten Und Warten
Instandhalten und Warten Laden einer neuen Firmware über WBM Voraussetzung • Das Gerät hat eine IP-Adresse. • Der Benutzer ist mit Administratorrechten angemeldet. Firmware-Update über HTTP 1. Klicken Sie im Navigationsbereich auf "System > Laden & Speichern". Klicken Sie auf das Register "HTTP". - Seite 70 Instandhalten und Warten 7.1 Laden einer neuen Firmware über WBM Ergebnis Wenn die Firmware erfolgreich geladen ist, wird ein Dialog angezeigt. Bestätigen Sie den Dialog mit "OK". Das Gerät wird neu gestartet. Unter "Information > Versionen" gibt es zusätzlich den Eintrag "Firmware_Running". Bei Firmware_Running wird die Version der aktuellen Firmware angezeigt.
-
Seite 71: Wiederherstellen Der Werkseinstellungen
Instandhalten und Warten 7.2 Wiederherstellen der Werkseinstellungen 3. Lassen Sie nun den Taster los. Der Bootloader wartet in diesem Zustand auf eine neue Firmware-Datei, die Sie per TFTP laden können. Hinweis Wenn Sie den Bootloader ohne Änderung beenden wollen, drücken Sie kurz den SET- Taster. -
Seite 72: Vorgehensweise
Instandhalten und Warten 7.2 Wiederherstellen der Werkseinstellungen ACHTUNG Versehentliches Rücksetzen Durch ein versehentliches Rücksetzen können in einem projektierten Netzwerk Störungen und Ausfälle mit weiteren Folgen auftreten. Voraussetzung Das Gerät befindet sich in der Anlaufphase. ACHTUNG Zurücksetzen trotz deaktiviertem "SELECT/SET"-Taster Über den "SELECT/SET"-Taster können Sie in der Anlaufphase des Geräts immer die Geräteparameter auf die Werkseinstellungen zurücksetzen. - Seite 73 Instandhalten und Warten 7.2 Wiederherstellen der Werkseinstellungen SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 75: Technische Daten
Technische Daten Technische Daten SCALANCE SC-600 Technische Daten Anschluss an Industrial Ethernet Elektrische Anschlüsse SC6x2-2C SC6x6-2C Anzahl Anschluss RJ45-Buchse Eigenschaften Halb-/Vollduplex; MDI-X-Belegung Übertragungsgeschwindigkeit 10 / 100 / 1000 MBit/s Steckplätze für Stecktransceiver Anzahl Anschluss SFP-Stecktransceiver Übertragungsgeschwindigkeit 100 / 1000 MBit/s Diagnose-Schnittstelle Serielle Schnittstelle Anzahl... - Seite 76 Technische Daten 8.1 Technische Daten SCALANCE SC-600 Technische Daten Nennspannung DC 24 V Sicherheitskleinspannung (SELV) Für Zustand "0" DC -30 V ... 3 V Für Zustand "1" DC 13 V ... 30 V Maximaler Eingangsstrom 8 mA Maximale Leitungslänge < 3 m Zulässige Umgebungsbedingungen Umgebungstemperatur Bei Betrieb mit...
-
Seite 77: Mechanische Stabilität (Im Betrieb)
Technische Daten 8.2 Mechanische Stabilität (im Betrieb) Technische Daten Montagemöglichkeiten • Wandmontage • Hutschienenmontage • Montage auf S7-300 Profilschiene • Montage auf S7-1500 Profilschiene Mean time between failure (MTBF) MTBF (EN/IEC 61709; 40 ºC) SC622-2C: 34,99 Jahre SC626-2C: 29,63 Jahre SC632-2C/SC642-2C: 37,83 Jahre SC636-2C/SC646-2C: 31,64 Jahre Switching-Eigenschaften... -
Seite 78: Leitungslängen
Technische Daten 8.3 Leitungslängen Leitungslängen Die nachfolgend aufgeführten technischen Daten gelten für SCALANCE SC-600: Leitung Zulässige Leitungslänge IE TP Torsion Cable 0 ... 45 m mit IE FC Outlet RJ45 + 10 m TP Cord + 10 m TP Cord IE TP Torsion Cable 0 ... - Seite 79 Technische Daten 8.3 Leitungslängen SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 81: Maßbilder
Maßbilder Alle Maße sind in Millimeter angegeben. ① Befestigungsriegel in der Wandmontageposition (Lieferzustand) Bild 9-1 Vorderansicht und Seitenansicht des SCALANCE SC646-2C. Alle Baugruppen SCALANCE SC-600 haben die gleichen Abmessungen. SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06... - Seite 82 Maßbilder SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 83: Zulassungen
Zulassungen für den Schiffbau. Zertifikate für den Schiffbau und Länderzulassungen Die für das Gerät erteilten Zertifikate für den Schiffbau und spezielle Länderzulassungen finden Sie beim Siemens Industry Online Support im Internet: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15326/cert) Hinweise für Hersteller von Maschinen Die Geräte sind keine Maschinen im Sinne der EG-Richtlinie Maschinen. Es gibt deshalb für diese Geräte keine Konformitätserklärung bezüglich der EG-Richtlinie Maschinen... -
Seite 84: Eu-Konformitätserklärung
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten; Amtsblatt der EU L174, 01/07/2011, S. 88-110 Die EU-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/15326/cert). Die EU-Konformitätserklärung steht allen zuständigen Behörden zur Verfügung bei:... - Seite 85 Hazardous Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten unter Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die in dieser Betriebsanleitung beschriebenen Produkte erfüllen die Anforderungen der EU-Richtlinie 2014/34/EU "Geräte und Schutzsysteme zur bestimmungsgemäßen...
- Seite 86 Zulassungen • ec ATEX-Klassifikation: II 3G Ex ec IIC T4 Gc Zertifikat-Nr.: DEKRA 18ATEX0025X Die Produkte erfüllen die Anforderungen der Normen: – EN 60079-7 (Explosionsfähige Atmosphäre - Teil 7: Geräteschutz durch erhöhte Sicherheit "e") – EN 60079-0 (Explosionsfähige Atmosphäre - Teil 0: Betriebsmittel - Allgemeine Anforderungen) Die aktuellen Fassungen der Normen finden Sie in den aktuell gültigen ATEX- Zertifikaten.
- Seite 87 Zulassungen Die aktuellen Fassungen der Normen finden Sie in den aktuell gültigen IECEx- Zertifikaten. EMV (Elektromagnetische Verträglichkeit) Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen zu elektromagnetischer Verträglichkeit gemäß der EU-Richtlinie 2014/30/EU sowie der UK-Regulierung SI 2016/1091 und deren zugehörige Ergänzungen.
- Seite 88 Zulassungen cULus-Zulassung Information Technology Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach • UL 60950-1 (Information Technology Equipment) • CSA C22.2 No. 60950-1-03 Report-Nr. E115352 cULus-Zulassung Hazardous Location cULus Listed I. T. E. FOR HAZ. LOC. Underwriters Laboratories Inc. nach •...
- Seite 89 Zulassungen Deklaration der Konformität gemäß technischer Vorschriften der Zollunion (TR ZU) VORSICHT Die Verwendung von anderen Steuerungen/Reglern/Kontrollelementen, Einstellungen oder die Durchführung von Prozeduren, die von den hier angegebenen abweichen, können zu einer gefährlichen Strahlenbelastung führen. SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
- Seite 90 Zulassungen SCALANCE SC-600 Betriebsanleitung, 10/2021, C79000-G8900-C453-06...
-
Seite 91: Index
