CIRCUIT HYDRAULIQUE INTERNE

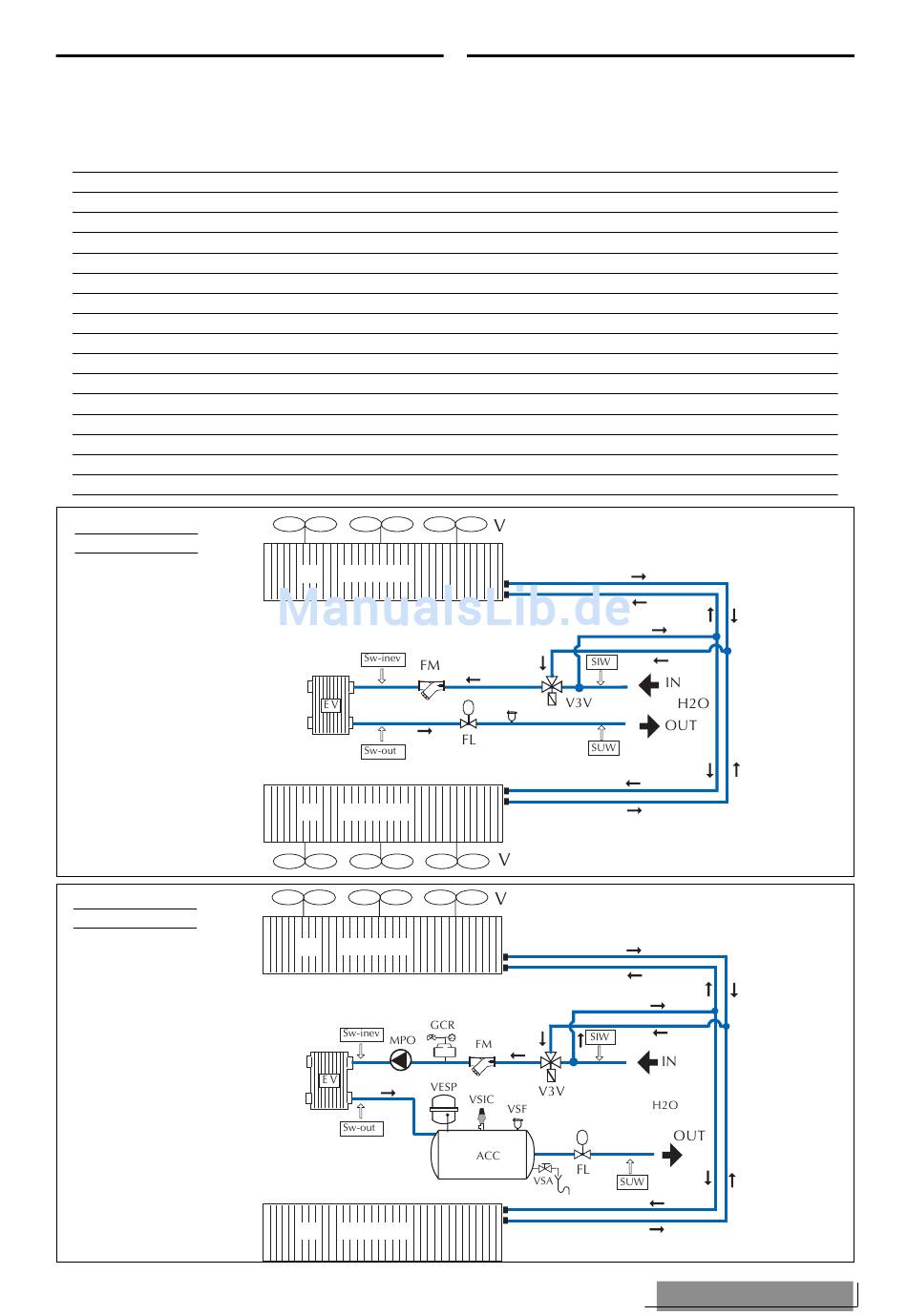

Ci-dessous est schématisé le circuit hydraulique interne de
la machine pour les deux versions: avec et sans accumula-
tion.
LÉGENDE POUR LE CIRCUIT HYDRAULIQUE NRA• ZEICHENERKLÄRUNG FÜR DEN NRA WASSERKREIS
AACC= Réservoir à accumulation o Liquid receiver • Pufferspeicher
FC = Batterie eau - air • Wasser - Luft Wärmetauscher
FL = Fluxostat • Strömungswächter
FM = Filtre à eau • Wasserfilter
MPO= Pompe à eau • Wasserpumpe
SIW = Sonde température entrée eau • Temperaturaußenfühler Eintrittswasser
SUW= Sonde température sortie eau • Temperaturaußenfühler Austrittswasser
SW-inev =Sonde température entrée évaporateur • Temperatur Außenfühler Eintrittswasser Verdampfer
SW-out =Sonde température sortie eau • Temperaturaußenfühler Austrittswasser
EV = Évaporateur à plaqueso • Plattenverdampfer
GCR = Groupe de charge avec manomètre • Wassernachfülleinheit mit Manometer
V = Ventilateur • Ventilator
VESP = Vase d'expansion • Expansionsgefäß
V3V = Soupape 3 voies motorisée • Motorisiertes Dreiwegeventil
VSF = Séparateur d'air avec soupape d'évent automatique • Luftabscheider mit automatischem Entlüftungsventil
VSA = Soupape de décharge eau • Wasserabflussventil
VSIC = Soupape de sécurité • Sicherheitsventil
Mod. NRA F0
Mod. NRA F3
INNERER WASSERKREIS
Hier folgend wird der innere Wasserkreis für zwei Versionen
schematisiert: mit und ohne Pufferspeicher
Free Cooling
FC
Free Cooling
FC
Free Cooling
FC
Free Cooling
FC
37
NRA Fc
Cod. 6871980_00
