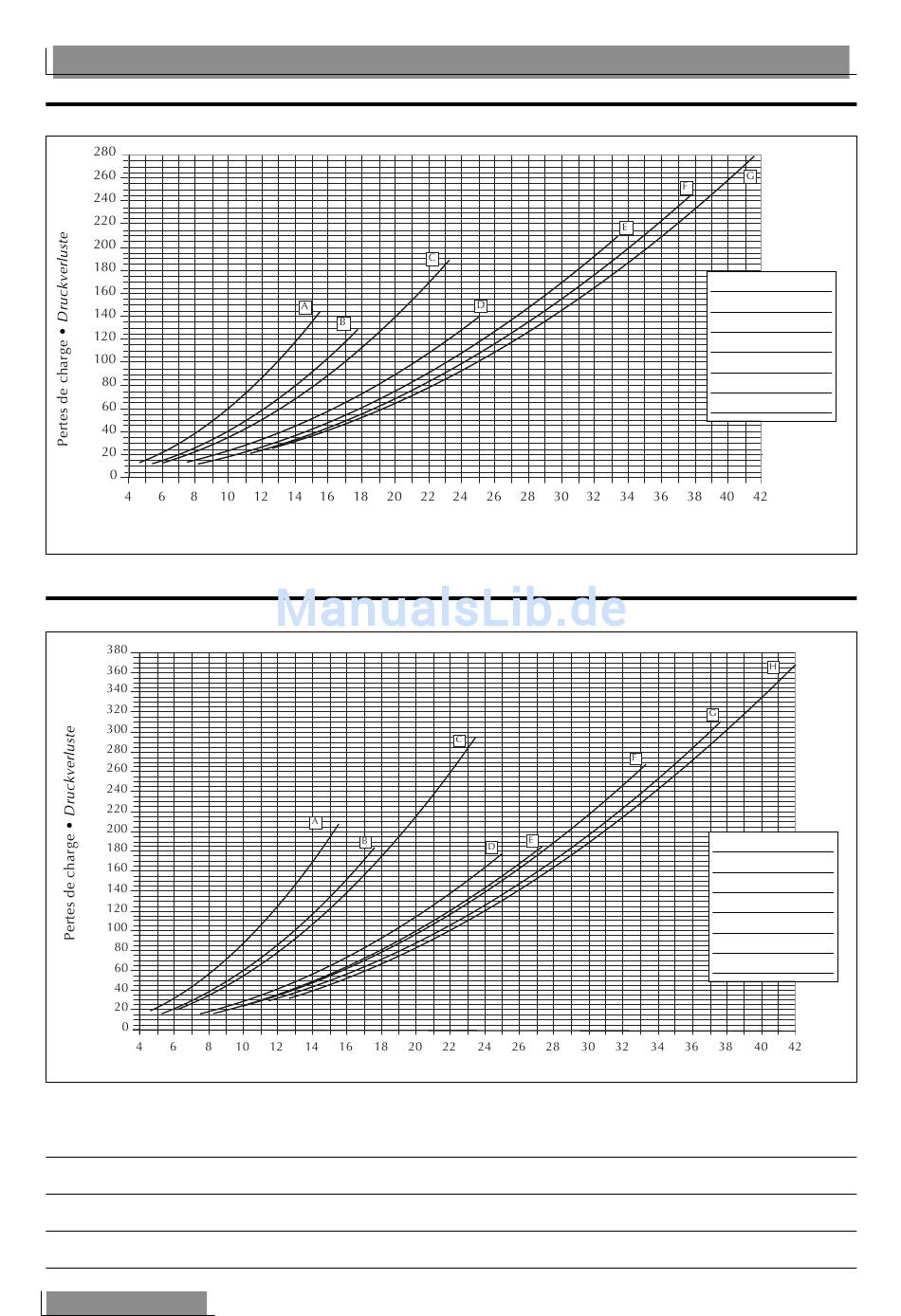

TAV 4 PERTES DE CHARGE SANS FREE-COOLING
kPa
TAV 5 PERTES DE CHARGE EN FREE-COOLING
kPa
Les pertes de charge des diagrammes précédents sont à mettre en rapport avec une température moyenne de l'eau de 10 °C. Le tableau sui-
vant reporte la correction à appliquer aux pertes de charge lorsque la température moyenne de l'eau varie.
Die Druckverluste der vorhergehenden Diagramme beziehen sich auf eine durchschnittliche Wassertemperatur von 10 °C. Die folgende
Tabelle zeigt die Korrekturen, die man machen muss bei Druckverlusten, wenn sich die durchschnittliche Wassertemperatur ändert.
Température moyenne de l'eau
Durchschnittliche Wassertemperatur
Coefficient de correction valable pour les évaporateurs
Korrekturkoeffizient gültig für Verdampfer
Coefficient de correction valable pour les récupérateurs
Korrekturkoeffizient gültig für Rekuperatoren
26
Aermec S.p.A.
PERTES DE CHARGE • DRUCKVERLUSTE
• DRUCKVERLUSTE OHNE FREE-COOLING
Débit d'eau
• DRUCKVERLUSTE MIT FREE-COOLING
Débit d'eau
5°C 10°C
1,02 1
- -
• Massenstrom
• Massenstrom
15°C 20°C
0,985 0,97
- -
A = 275
B = 300
C = 325 - 350
D = 500
E = 550 - 600
F = 650
G = 700
3
m /h
A = 275
B = 300
C = 325 - 350
D = 500
E = 550 - 600
F = 650
G = 700
m /h
3
30°C 40°C 50°C
0,95 0,93 0,91
1,04 1,02 1
