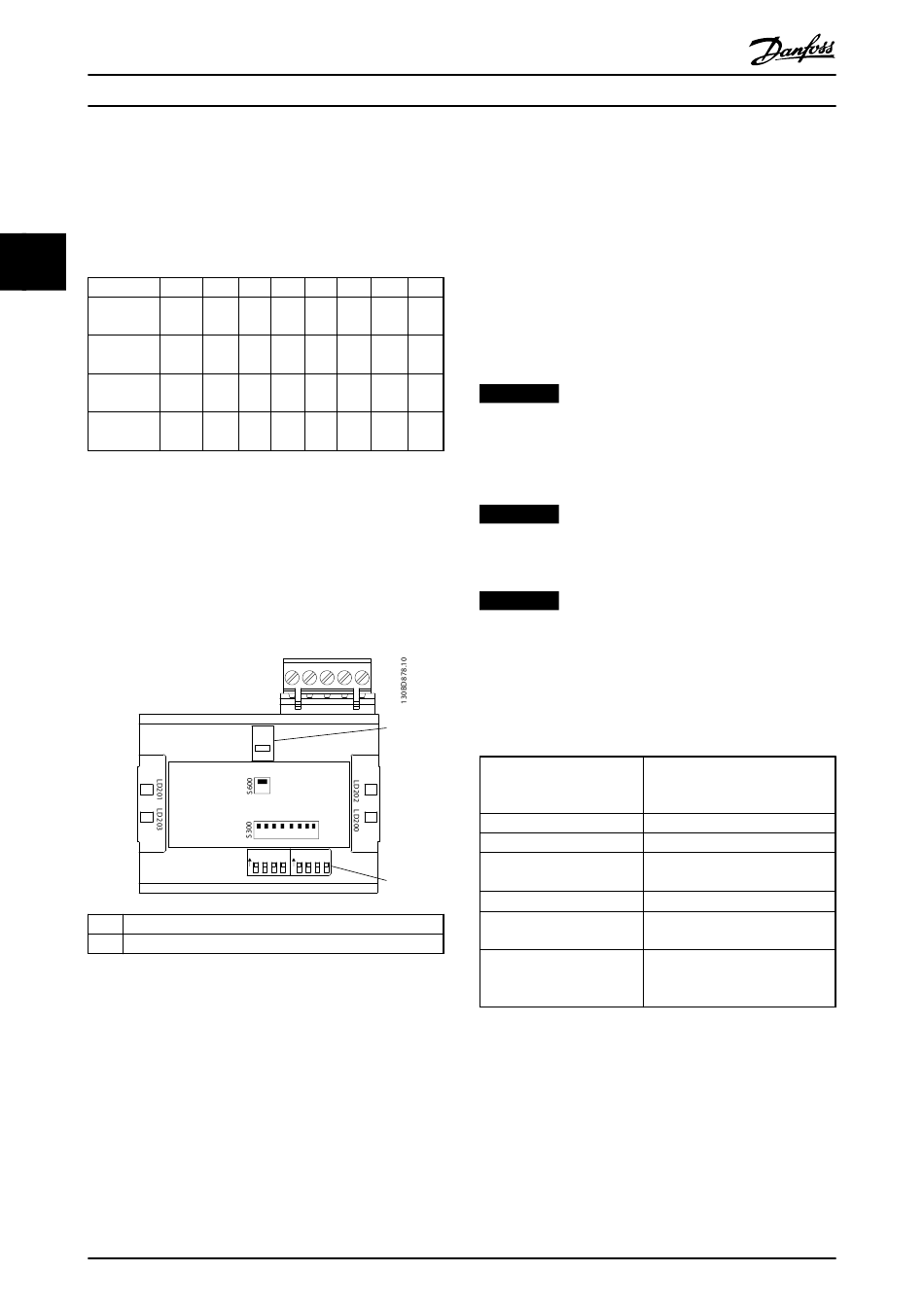

Installation

3.6 Einstellung der Adressschalter

Stellen Sie die Adressschalter ein, um der Option eine
eindeutige ID zuzuweisen. Wählen Sie einen Adressen-
bereich gemäß Tabelle 3.1 zwischen 0 und 125
(Werkseinstellung 127) ein.
3 3
Schalter 8
Adressen- Unbe-
wert nutzt
5 Unbe-
nutzt
35 Unbe-
nutzt
82 Unbe-
nutzt
Tabelle 3.1 Einstellungen für die Adressschalter
Weisen Sie alternativ über 9-18 Teilnehmeradresse eine
eindeutige ID zu. Stellen Sie zur Einstellung der Adresse
über 9-18 Teilnehmeradresse sicher, dass alle Adressschalter
auf „ON" eingestellt sind. Wenn die Adresse bereits mithilfe
der Adresshardware-Schalter eingestellt wurde, ist der in
9-18 Teilnehmeradresse angezeigte Adresswert „schreibge-
schützt".
1 Terminierungsschalter
2 Adressschalter
Abbildung 3.5 Position und Sequenz der Adressschalter
8
7 6 5 4 3
+64 +32 +16 +8 +4
OFF OFF OFF OFF ON
OFF ON OFF OFF OFF
ON OFF ON OFF OFF
ON
1 2
PROFIBUS Option A
ON
Termination
OFF
MS SN
Code No. 130B1100
8 7 6 5 4 3 2 1
SW
NS
ON
OFF
SW. ver. XX.XX
Address
ON ON
Danfoss A/S © Version 09/2014 Alle Rechte vorbehalten.
Installationsanleitung

3.7 Elektrische Installation

3.7.1 Verkabelungsanforderungen
•
2 1
+2 +1
•
OFF ON
ON ON
HINWEIS
Der PROFIBUS D-sub 9-Adapter verfügt zudem über
ON OFF
einen Terminierungsschalter. Wenn der D-sub 9-Adapter
verwendet wird, stellen Sie den Terminierungsschalter an
der Feldbus-Option auf OFF, um eine doppelte
Terminierung zu vermeiden.
HINWEIS
Wenn der Feldbus mit einem Repeater erweitert wird,
terminieren Sie die Erweiterung an beiden Enden.
HINWEIS
Verwenden Sie im gesamten Netzwerk immer den
gleichen Kabeltyp, um eine nicht übereinstimmende
Impedanz zu verhindern. Technische Daten zu Kabeln
finden Sie in Kapitel 3.7.2 Kabellängen-Spezifikationen.
3.7.2 Kabellängen-Spezifikationen
1
Impedanz bei einer
Messfrequenz zwischen 3
und 20 MHz
Widerstand
Kapazität
Dämpfung (gesamte
Aderlänge)
2
Querschnitt
Kabeltyp
Abschirmung
Tabelle 3.2 Kabellängen-Spezifikationen
Terminieren Sie die Knoten an den physischen
Enden der einzelnen Segmente. Wenn das
Bussegment verzweigt ist, stellt das am weitesten
vom Segmentstecker entfernt liegende Gerät das
Ende des Segments dar.
Die Klemmen 66 und 67 liefern eine Versorgungs-
spannung von 5 V DC für die externe
Terminierung.
135 bis 165 Ohm
<110 Ohm/km
<30 pF/m
max. 9 dB über die gesamte
Aderlänge
max. 0,34 mm
verdrillte Aderpaare, 1 x 2 oder 2
x 2 oder 1 x 4 Adern
Kupferdraht-Schirmgeflecht oder
geflochtene Abschirmung und
Folienabschirmung
2 , AWG 22
