Installation

3.7.3 Anforderungen an das Bussegment

Maximal 32 Feldgeräte (Knoten) können per Feldbussegment angeschlossen werden. Zu Feldgeräten zählen:
•
Frequenzumrichter, aktiver Knoten
•
Master, aktiver Knoten
•
Repeater, passiver Knoten
HINWEIS
Ein Repeater stellt einen Knoten in jedem der 2 durch diesen verbundenen Segmente dar.
Maximale Feldbus-Kabellänge

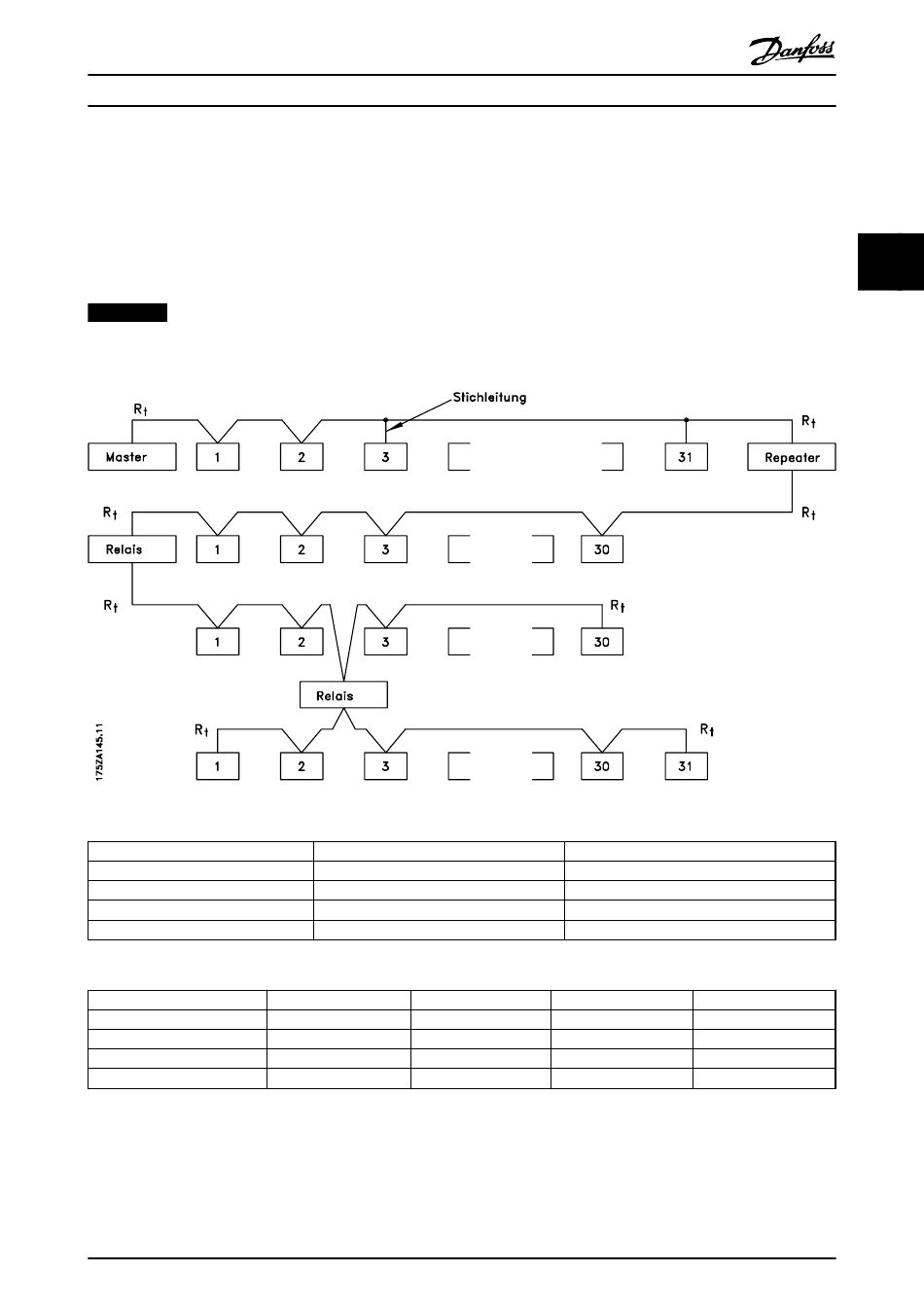

Abbildung 3.6 Maximale Anzahl der Frequenzumrichter pro Segment
Segment
1
2
3
4
Tabelle 3.3 Anzahl der aktiven Knoten pro Segment
Übertragungsgeschwindigkeit
9,6-187,5 kBaud
500 kBaud
1,5 MBaud
3-12 MBaud
Tabelle 3.4 Maximale Gesamtlänge der Buskabel, einschließlich Stichleitungen
MG33C503
Installationsanleitung
Repeater
0
1
2
3
1 Segment [m] 2 Segmente [m]
1000 2000
400 800
200 400
100 200
Danfoss A/S © Version 09/2014 Alle Rechte vorbehalten.
Aktive Knoten
32
62
92
122
3 Segmente [m] 4 Segmente [m]
3000 4000
1200 1600
600
300
3 3
800
400
