Installation
Verkabelungsverfahren für Gehäusetypen A4-A5, B1-B4
und C1-C4
1. Drücken Sie das Kabel durch die Kabelverschrau-
bungen.
2. Montieren Sie den Feldbusstecker an der Feldbus-
Option (Klemmen 62, 62, 66, 67).
3. Präparieren Sie das Feldbuskabel, indem Sie einen
Teil der Kabelisolierung abisolieren. Halten Sie das
ungeschirmte Kabel so kurz wie möglich. Informa-
tionen zu den technischen Daten finden Sie in
Kapitel 3.7.2 Kabellängen-Spezifikationen. Informa-
tionen zu den Feldbuskabelanforderungen finden
Sie in Kapitel 3.7.3 Anforderungen an das
Bussegment.
4. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.
5. Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.9.
6. Ziehen Sie die Kabelverschraubungen sicher fest.

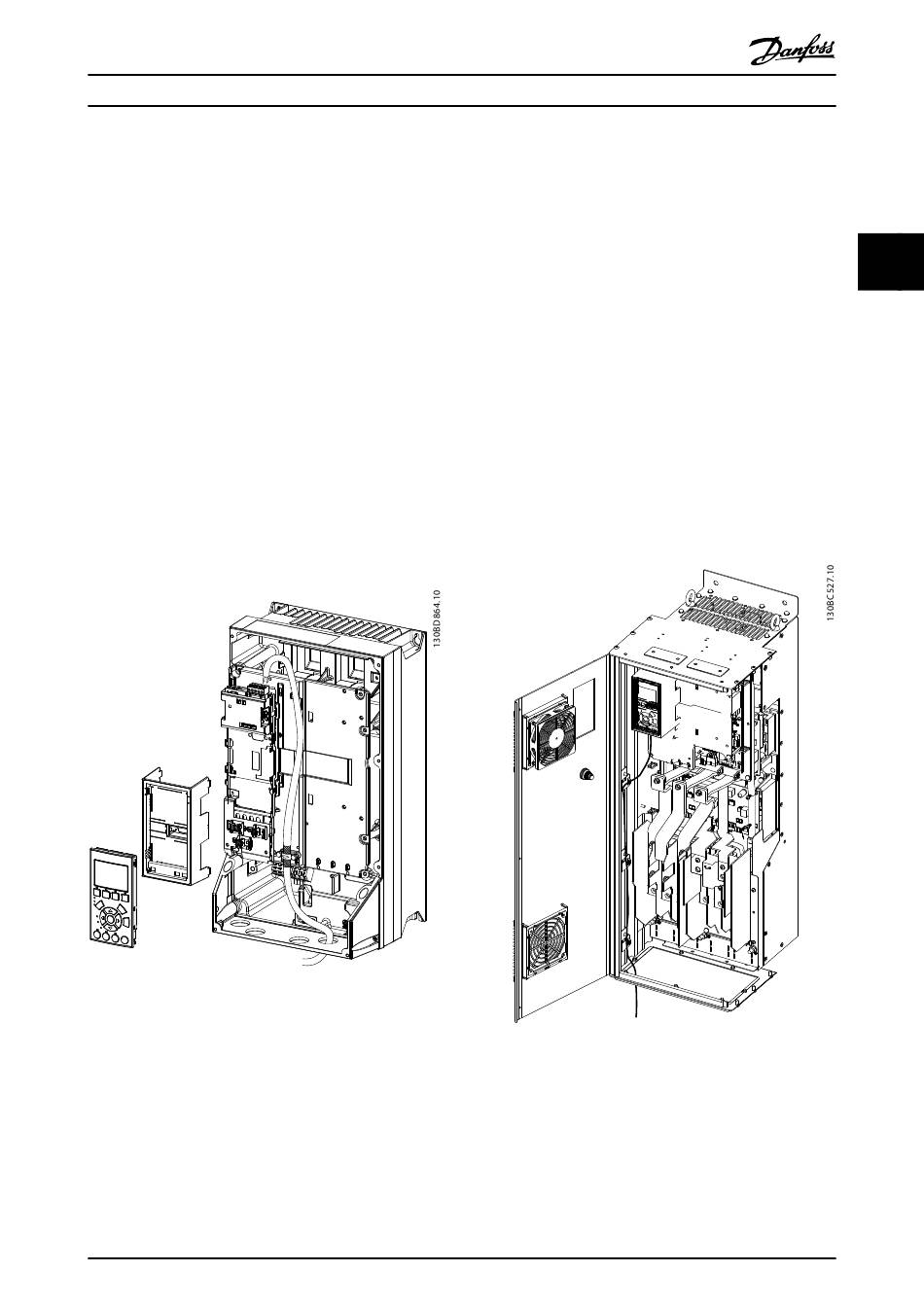

Abbildung 3.9 Verkabelung für Gehäusetypen A4-A5, B1-B4
und C1-C4
MG33C503
Installationsanleitung
Verkabelungsverfahren für Gehäusetypen D, E und F
1.
2.
3.
4.
5.
Abbildung 3.10 Verdrahtung für Gehäusetypen D, E und F
Danfoss A/S © Version 09/2014 Alle Rechte vorbehalten.
Montieren Sie den Feldbusstecker an der Feldbus-
Option (Klemmen 62, 62, 66, 67).
Präparieren Sie das Feldbuskabel, indem Sie einen
Teil der Kabelisolierung abisolieren. Halten Sie das
ungeschirmte Kabel so kurz wie möglich. Informa-
tionen zu den technischen Daten finden Sie in
Kapitel 3.7.2 Kabellängen-Spezifikationen. Informa-
tionen zu den Feldbuskabelanforderungen finden
Sie in Kapitel 3.7.3 Anforderungen an das
Bussegment.
Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.
Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.10.
Befestigen Sie das Kabel und verlegen Sie dieses
mit anderen Steuerleitungen in der Einheit, siehe
Abbildung 3.10.
