Installation

3.5 Montage

1. Überprüfen Sie, ob die Feldbus-Option bereits im
Frequenzumrichter montiert ist. Wenn diese
bereits montiert ist, fahren Sie mit Schritt 6 fort.
Wenn diese nicht montiert ist, fahren Sie mit
Schritt 2 fort.
2. Entfernen Sie das LCP oder die Blindabdeckung
vom Frequenzumrichter.
3. Verwenden Sie einen Schraubendreher, um die
Frontabdeckung und den LCP-Träger zu
entfernen.
4. Montieren Sie die Feldbus-Option. Montieren Sie
die Option an der oberen Kabeleinführung mit
nach oben weisendem Stecker (siehe
Abbildung 3.3) bzw. an der unteren Kabelein-
führung mit nach unten weisendem Stecker
(siehe Abbildung 3.4). Wenn eine MCB-Option
installiert ist, ist nur eine obere Kabeleinführung
möglich.
5. Entfernen Sie die Aussparung aus dem neuen
LCP-Träger.
6. Montieren Sie den neuen LCP-Träger.
7. Stellen Sie den Terminierungsschalter (abgebildet
in Abbildung 3.5) an der Feldbus-Option auf „ON",
wenn der Frequenzumrichter die letzte Station im
Segment ist.
3
4
2
1
1 LCP
2 LCP-Träger
3 Feldbus-Option
4 Anschluss

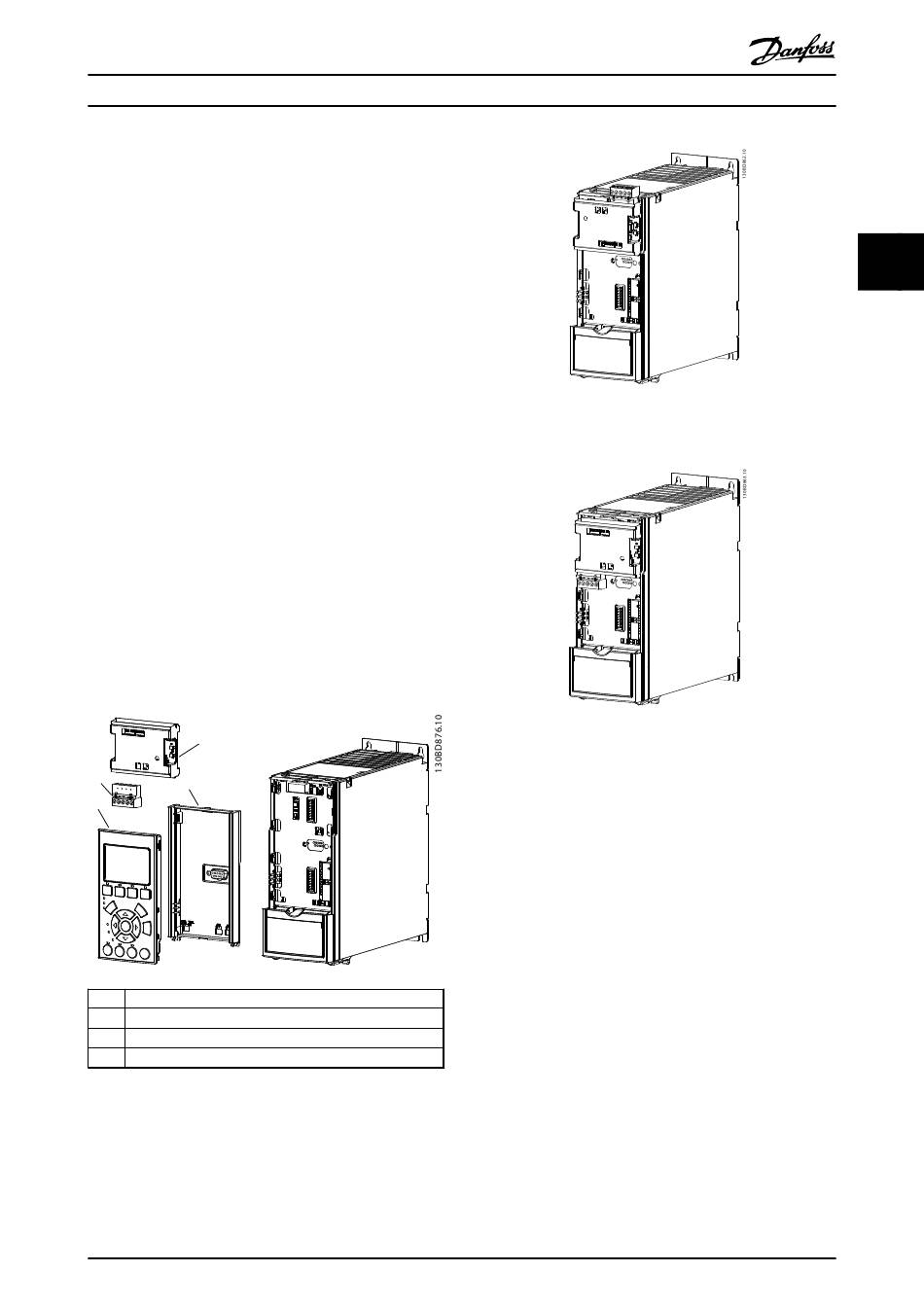

Abbildung 3.2 Explosionszeichnung
MG33C503
Installationsanleitung
Abbildung 3.3 Obere Kabeleinführung: Option mit nach
oben weisendem Stecker montiert
Abbildung 3.4 Untere Kabeleinführung: Option mit nach
unten weisendem Stecker montiert
