Installation
4. Montieren Sie die Feldbus-Option. Montieren Sie
die Option an der oberen Kabeleinführung mit
nach oben weisendem Stecker (siehe
Abbildung 3.3) bzw. an der unteren Kabelein-
führung mit nach unten weisendem Stecker
(siehe Abbildung 3.4). Wenn eine MCB-Option
installiert ist, ist nur eine obere Kabeleinführung
möglich.
5. Entfernen Sie die Aussparung aus dem neuen
LCP-Träger.
6. Montieren Sie den neuen LCP-Träger.
3
4
2
1
1 LCP
2 LCP-Träger
3 Feldbus-Option
4 Anschluss

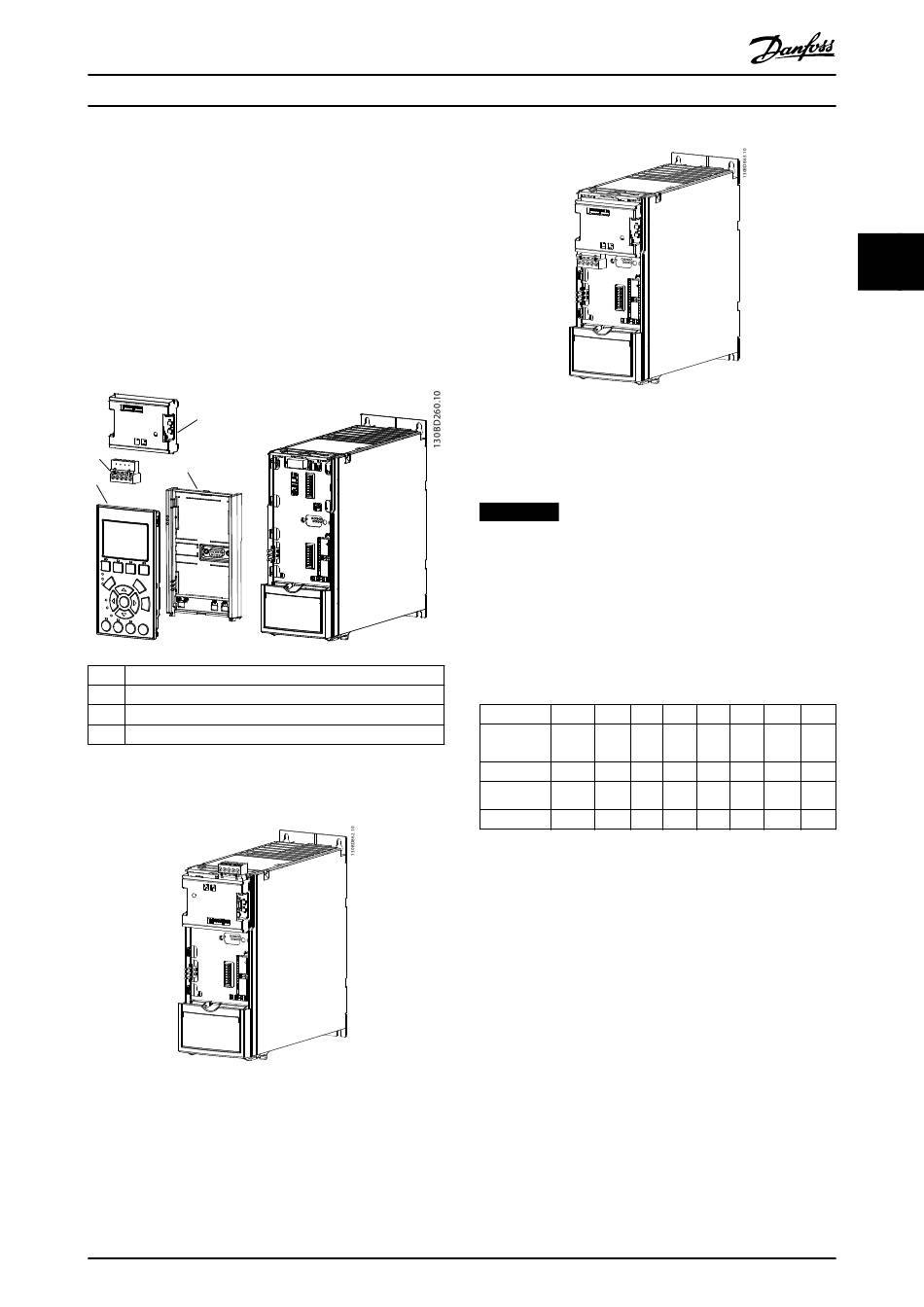

Abbildung 3.2 Explosionszeichnung
Abbildung 3.3 Obere Kabeleinführung: Option mit nach oben
weisendem Stecker montiert
MG33D503
Installationshandbuch
Abbildung 3.4 Untere Kabeleinführung: Option mit nach unten
weisendem Stecker montiert

3.6 Einstellung der Adressschalter

HINWEIS
Schalten Sie die Stromversorgung ab, bevor Sie die
Adressschalter einstellen. Die Adressänderung wird beim
nächsten Einschalten aktiv.
Stellen Sie die Adressschalter ein, um der Option eine
eindeutige ID zuzuweisen. Wählen Sie einen Adressen-
bereich gemäß Tabelle 3.1 zwischen 0 und 63
(Werkseinstellung 63) ein.
Schalter
Adressenwe
rt
5
20
35
Tabelle 3.1 Einstellungen für die Adressschalter
Weisen Sie alternativ über Parameter 10-02 MAC-ID Adresse
eine eindeutige ID zu. Stellen Sie zur Einstellung der
Adresse über Parameter 10-02 MAC-ID Adresse sicher, dass
alle Adressschalter auf „ON" eingestellt sind. Wenn Sie die
Adresse bereits mithilfe der Adresshardware-Schalter
eingestellt haben, ist der in Parameter 10-02 MAC-ID Adresse
angezeigte Adresswert „schreibgeschützt".
Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten.
8 7 6 5 4 3
- - +32 +16 +8 +4
- - OFF OFF OFF ON
- - OFF ON OFF ON
- - ON OFF OFF OFF
3 3
2 1
+2 +1
OFF ON
OFF OFF
ON ON
