DUO, DUO 2V, DUO 2
Assurez-vous que rien n'entrave la libre circulation de l'air en dessous et autour
du compresseur. Ne couvrez jamais la sortie d'air chaud située sur la partie
supérieure arrière du boîtier.
En cas d'installation du compresseur sur un plancher mou, notamment un tapis,
créez un espace vide entre la base et le plancher ou entre l'armoire et le plancher,
par exemple en calant les pieds avec des supports durs.

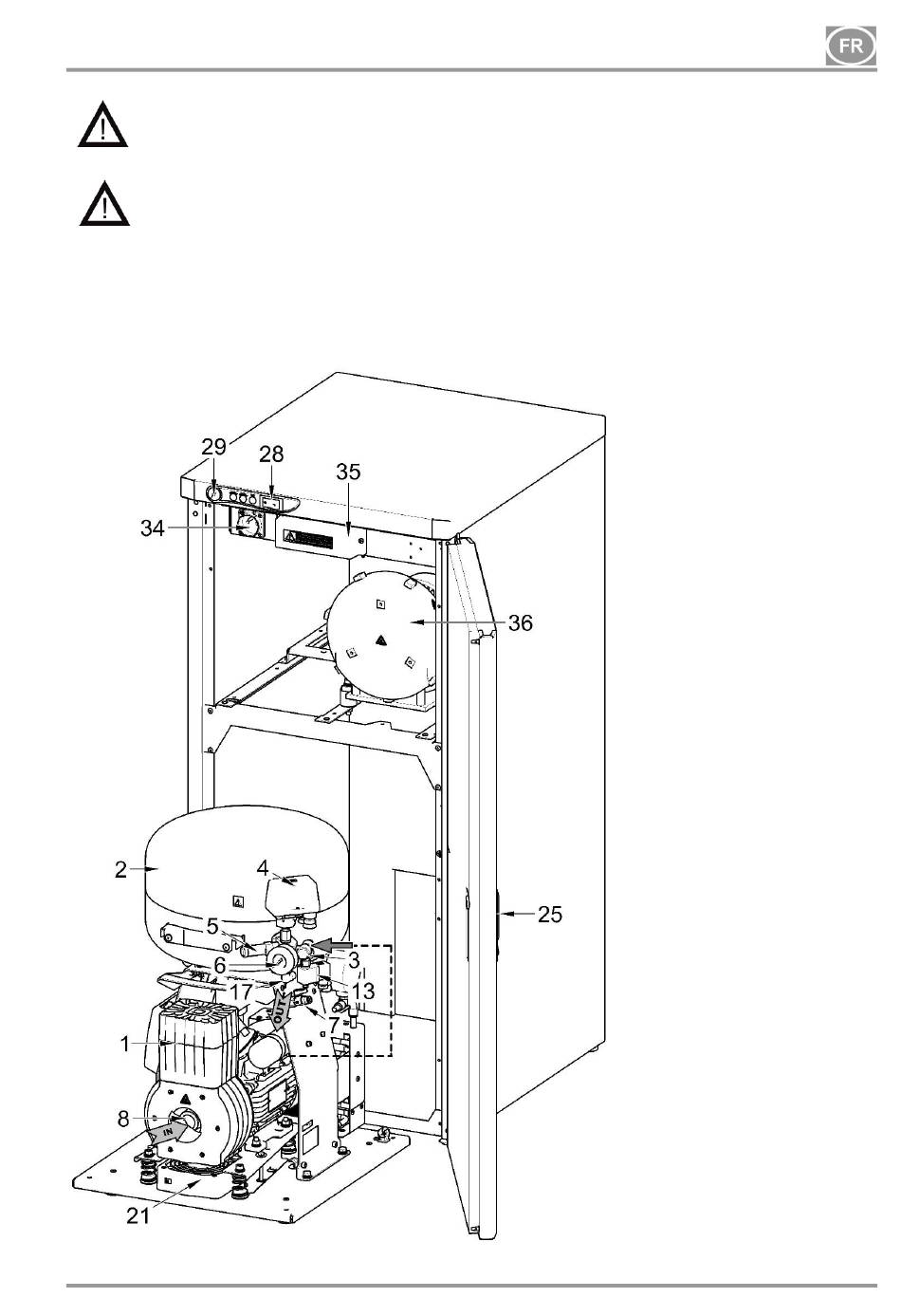

Fig. 1 - DUO - Compresseur équipé d'aspirateur
05/2018 - 91 -
Description des figures 1 à 4
1. Agrégat du compresseur
2. Réservoir d'air
3. Clapet anti-retour
4. Pressostat
5. Soupape de sûreté
6. Manomètre
7. Soupape de vidange
8. Filtre d'entrée
9. Sécheur
10. Refroidisseur tubulaire
11. Filtre
12. Sortie de condensat
13. Électrovanne
14. Sécheur-refroidisseur
15. Filtre
16. Électrovanne de purge du
condensat
17. Prise d'air comprimé
18. Commutateur du
disjoncteur
19. Cuve
20. Support magnétique
21. Ventilateur
22. Ventilateur de l'armoire
23. Broche de porte
24. Vis de redressement
25. Serrure
26. Console de support
27. Butée murale
28. Commutateur
29. Manomètre
30. Charnière de porte
31. Poignée
32. Roulettes
33. Tuyau du manomètre de
pression
34. Prise
35. Bloc de commutation de
l'unité d'aspiration
36. Unité d'aspiration
