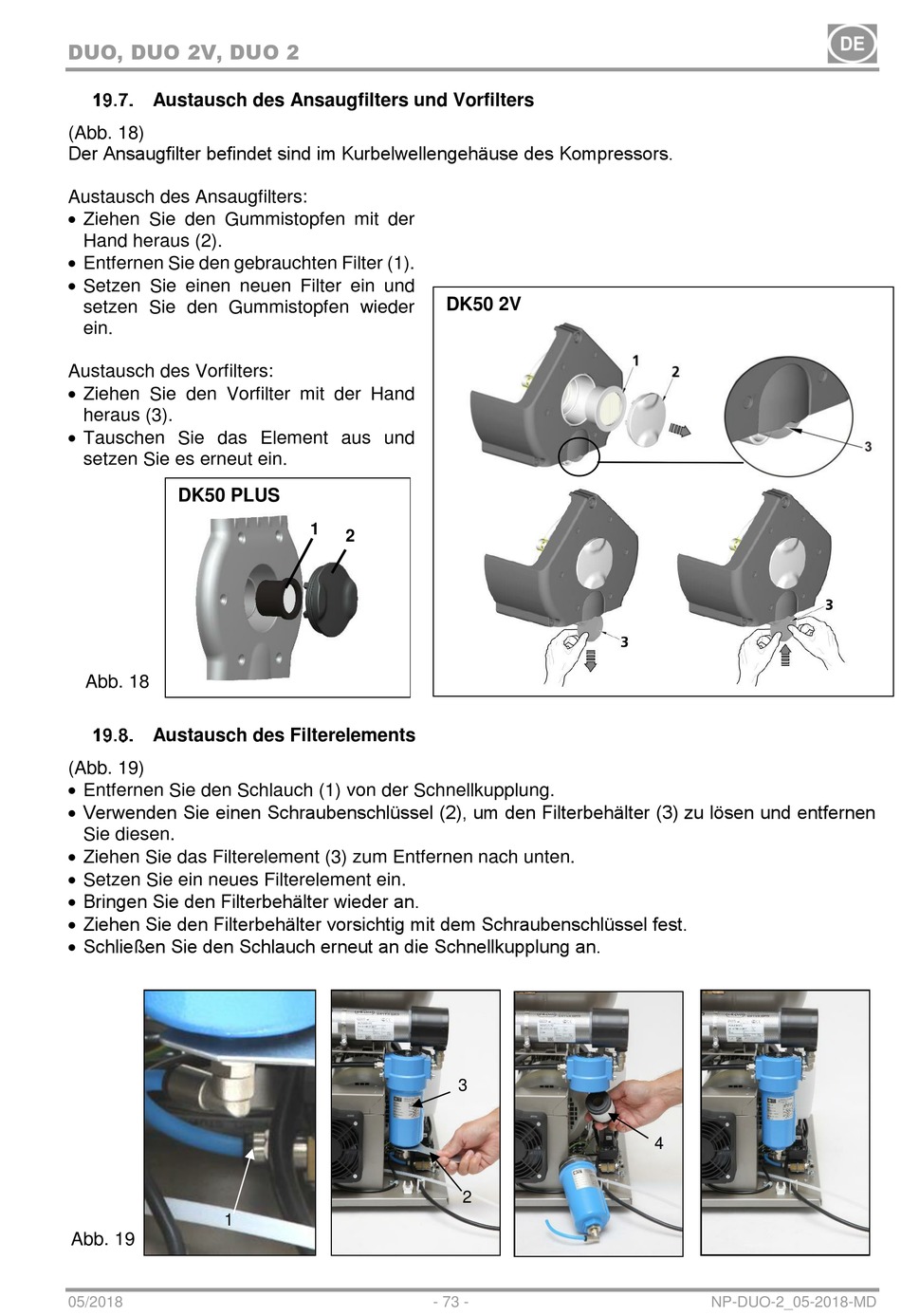

Austausch des Ansaugfilters und Vorfilters
(Abb. 18)
Der Ansaugfilter befindet sind im Kurbelwellengehäuse des Kompressors.
Austausch des Ansaugfilters:
 Ziehen Sie den Gummistopfen mit der
Hand heraus (2).
 Entfernen Sie den gebrauchten Filter (1).
 Setzen Sie einen neuen Filter ein und
setzen Sie den Gummistopfen wieder
ein.
Austausch des Vorfilters:
 Ziehen Sie den Vorfilter mit der Hand
heraus (3).
 Tauschen Sie das Element aus und
setzen Sie es erneut ein.
DK50 PLUS
Abb. 18
Austausch des Filterelements
(Abb. 19)
 Entfernen Sie den Schlauch (1) von der Schnellkupplung.
 Verwenden Sie einen Schraubenschlüssel (2), um den Filterbehälter (3) zu lösen und entfernen
Sie diesen.
 Ziehen Sie das Filterelement (3) zum Entfernen nach unten.
 Setzen Sie ein neues Filterelement ein.
 Bringen Sie den Filterbehälter wieder an.
 Ziehen Sie den Filterbehälter vorsichtig mit dem Schraubenschlüssel fest.
 Schließen Sie den Schlauch erneut an die Schnellkupplung an.
