Stellen Sie sicher, dass der Luftstrom unter und rund um den Kompressor nicht
beeinträchtigt wird. Bedecken Sie niemals den Warmluftausgang an der oberen
Rückseite des Gehäuses.
Wird der Kompressor auf eine weiche Unterlage (z.B. auf einen Teppich) gestellt,
muss durch harte Unterlagen ein ausreichender Abstand zwischen dem
Unterboden und dem Boden oder dem Schrank und dem Boden gewährleistet
werden, um eine entsprechende Kühlleistung zu garantieren.

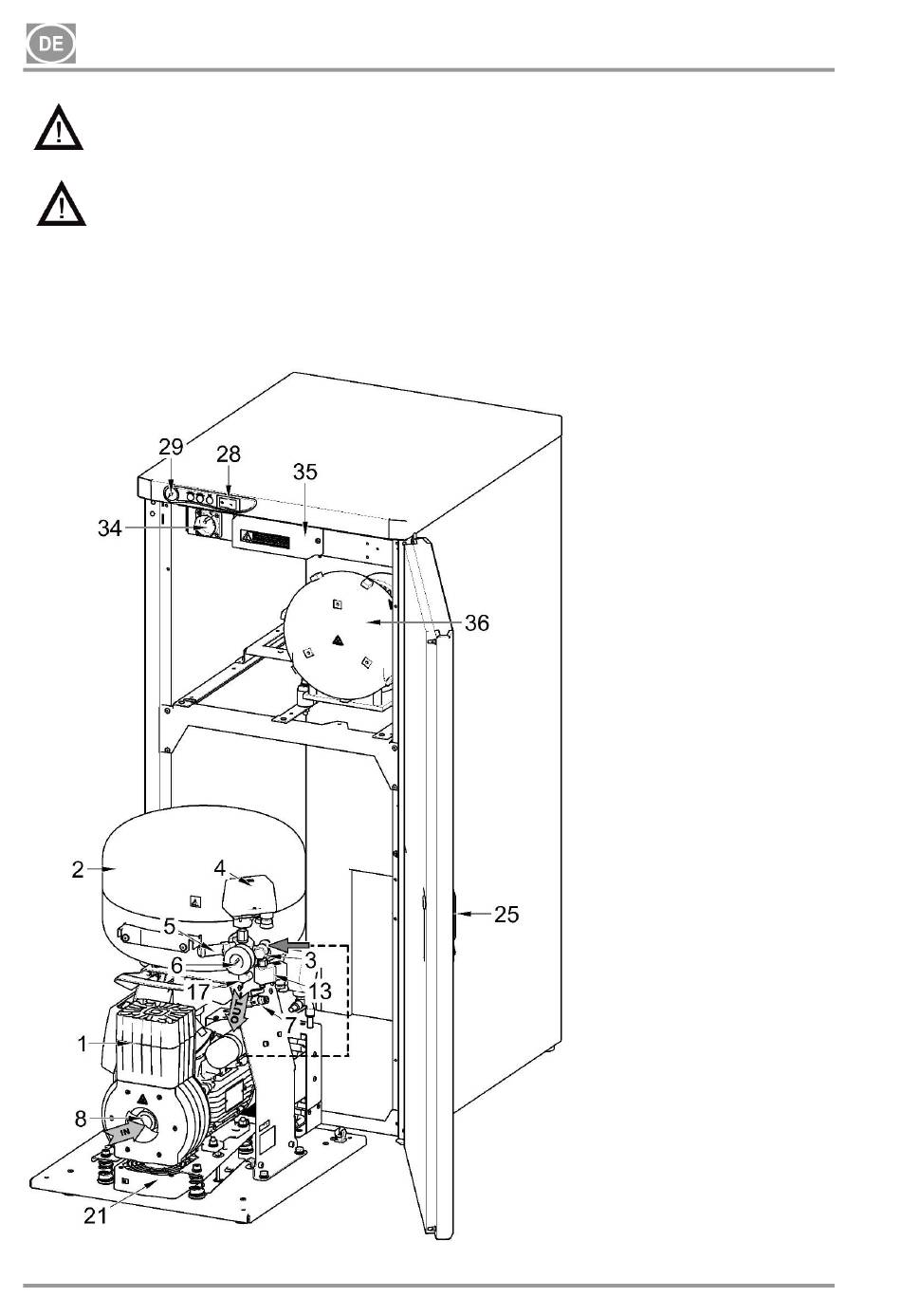

Abb. 1 - DUO - Kompressoren mit Absauganlage
NP-DUO-2_05-2018-MD - 52 -
DUO, DUO 2V, DUO 2
Beschreibung für
Abbildungen 1–4
1. Kompressoraggregat
2. Luftbehälter
3. Rückschlagventil
4. Druckschalter
5. Sicherheitsventil
6. Manometer
7. Ablassventil
8. Ansaugfilter
9. Trockner
10. Röhrenkühler
11. Filter
12. Kondensatablass
13. Magnetventil
14. Trocknerkühler
15. Filter
16. Kondensatablassmagnet
ventil
17. Druckluftausgang
18. Trennschalter
19. Flasche
20. Magnetische Halterung
21. Lüfter
22. Gehäuselüfter
23. Türbolzen
24. Gleichrichterschraube
25. Sperre
26. Halterung
27. Wandanschlag
28. Schalter
29. Manometer
30. Türangel
31. Griff
32. Laufrollen
33. Manometer-Schlauch
34. Buchse
35. Schaltblock der
Absauganlage
36. Absauganlage
