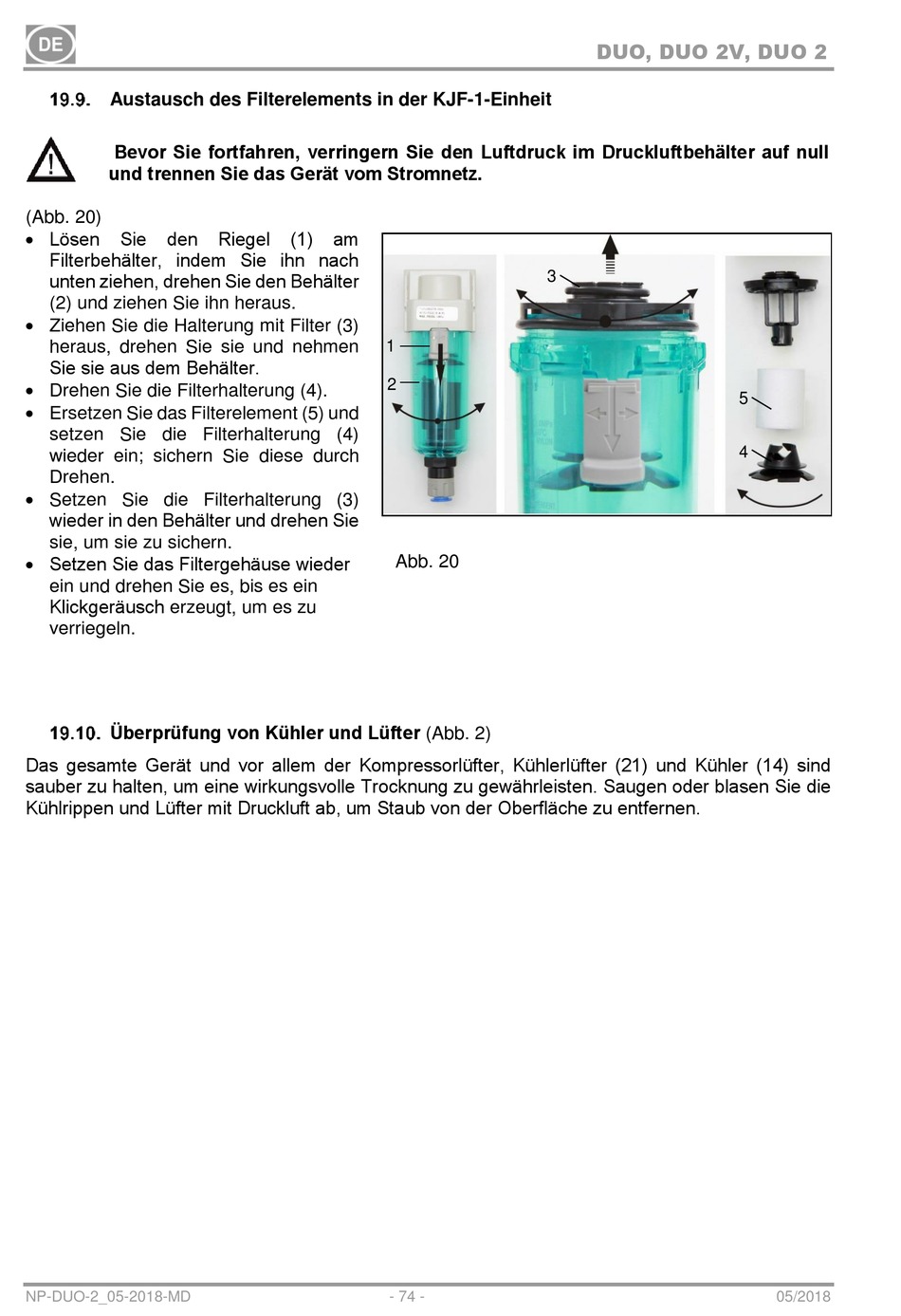

Austausch des Filterelements in der KJF-1-Einheit
Bevor Sie fortfahren, verringern Sie den Luftdruck im Druckluftbehälter auf null
und trennen Sie das Gerät vom Stromnetz.
(Abb. 20)
 Lösen
Sie den
Filterbehälter, indem Sie ihn nach
unten ziehen, drehen Sie den Behälter
(2) und ziehen Sie ihn heraus.
 Ziehen Sie die Halterung mit Filter (3)
heraus, drehen Sie sie und nehmen
Sie sie aus dem Behälter.
 Drehen Sie die Filterhalterung (4).
 Ersetzen Sie das Filterelement (5) und
setzen Sie die Filterhalterung (4)
wieder ein; sichern Sie diese durch
Drehen.
 Setzen Sie die Filterhalterung (3)
wieder in den Behälter und drehen Sie
sie, um sie zu sichern.
 Setzen Sie das Filtergehäuse wieder
ein und drehen Sie es, bis es ein
Klickgeräusch erzeugt, um es zu
verriegeln.
Überprüfung von Kühler und Lüfter (Abb. 2)
Das gesamte Gerät und vor allem der Kompressorlüfter, Kühlerlüfter (21) und Kühler (14) sind
sauber zu halten, um eine wirkungsvolle Trocknung zu gewährleisten. Saugen oder blasen Sie die
Kühlrippen und Lüfter mit Druckluft ab, um Staub von der Oberfläche zu entfernen.
