EKOM DUO Benutzerhandbuch Seite 103

DUO, DUO 2V, DUO 2
Raccord d'aspiration
(Fig. 10)
L'agrégat d'aspiration est doté de tuyaux d'aspiration et d'évacuation. Les tuyaux raccordés à
l'entrée/sortie depuis et vers l'agrégat d'aspiration sont acheminés le long de la façade arrière de
l'armoire, en direction de sa partie inférieure. Les tuyaux de l'agrégat d'aspiration peuvent être
raccordés à la tuyauterie dans le plancher ou acheminés à travers l'ouverture arrière de l'armoire
(10). Raccordez le tuyau d'aspiration à l'appareil et le tuyau d'évacuation à la tuyauterie se dirigeant
hors de la zone de travail de l'opérateur. Vous pouvez ajouter un amortisseur de bruit à l'unité
d'aspiration pour réduire le niveau de bruit causé par le passage de l'air dans le tuyau (voir le
chapitre 8.2. Accessoires). Il est nécessaire d'ajouter un amortisseur de bruit équipé d'un filtre
bactériologique, si la sortie d'air de l'unité d'aspiration est raccordée à une zone en intérieur.

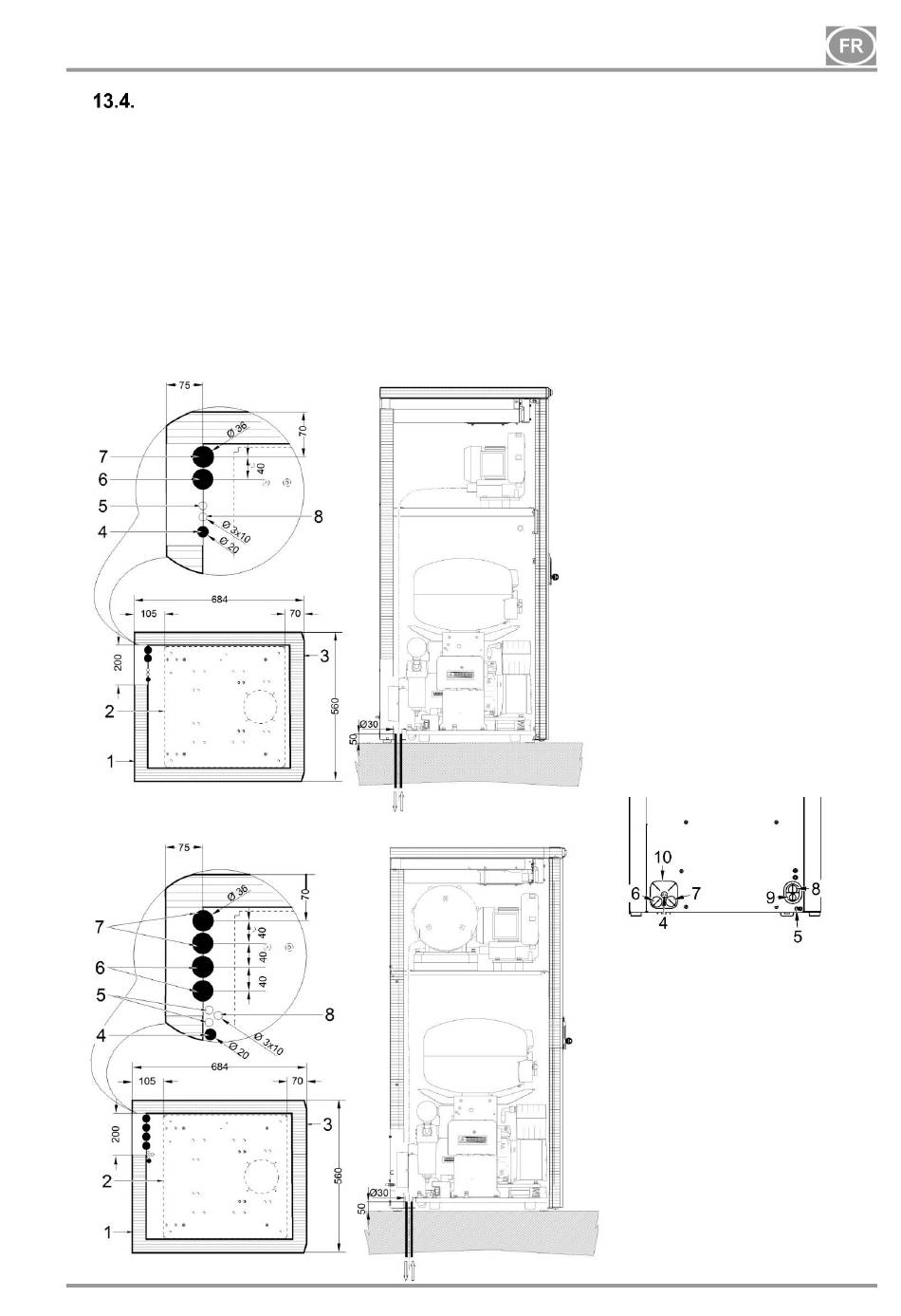

Fig. 10A - Installation du DUO, DUO 2V (systèmes de distribution dans le plancher)
Fig. 10B - Installation du DUO 2
(systèmes de distribution dans le plancher)
05/2018 - 101 -
1 - Aperçu du boîtier
2 - Aperçu de la base
3 - Section avant - porte
4 - Raccordement de l'air comprimé
G3/8 po
5 - Entrée de commande de l'unité
d'aspiration 2 A x 0,75
6 - Prise de l'unité d'aspiration
7 - Évacuation de l'unité d'aspiration
8 - Entrée d'alimentation électrique
230 V/50(60) Hz, 3 G x 1,5
9 – Dispositif de purge du condensat
pour le modèle avec sécheur
- toutes les dimensions sont
exprimées en millimètres
- distance à partir de la paroi arrière
de l'appareil à l'obstacle ou au mur -
pas moins de 100 mm
(Raccordé via l'ouverture à l'arrière
de l'armoire)
1 - Schéma de l'armoire
2 - Schéma de la base
3 - Section avant - porte
4 - Raccord d'air comprimé G3/8 po
5 - Alimentation en tension de
commande Pour l'unité d'aspiration
2A x 0,75
6 - Admission + évacuation de la 1
unité d'aspiration
7 - Admission + évacuation de la 2
unité d'aspiration (DUO 2)
8 - Alimentation électrique
230 V/50(60) Hz 3G x 1,5
- toutes les dimensions sont
exprimées en millimètres
- Distance minimum
au mur de 100 mm
NP-DUO-2_05-2018-MD
