Stop-Funktion = 0 (Leer-Auslauf):
Nach dem STOP-Befehl läuft der Motor leer aus ohne Steuerung durch den
Umrichter. Mit Gleichstrombremsung wird der Motor in kurzer Zeit gestopt,
ohne die Verwendung von Brems-Chopper und Bremswiderstand.
Die Bremszeit wird automatisch verändert entsprechend der jeweiligen
Ausgangsfrequenz zur Zeit wenn die Gleichstrombremsung einsetzt. Ist die
Ausgangsfrequenz > 10% der Nennfrequenz des Motors, ist die Dauer der
Gleichstrombremsung wie der Wert des
Ausgangsfrequenz <10% der Nennfrequenz, beträgt die DC-Bremszeit 10%
des Wertes vonParameter 4. 9, siehe Bild 2.5-23.
f n
BETRIEB
STOP

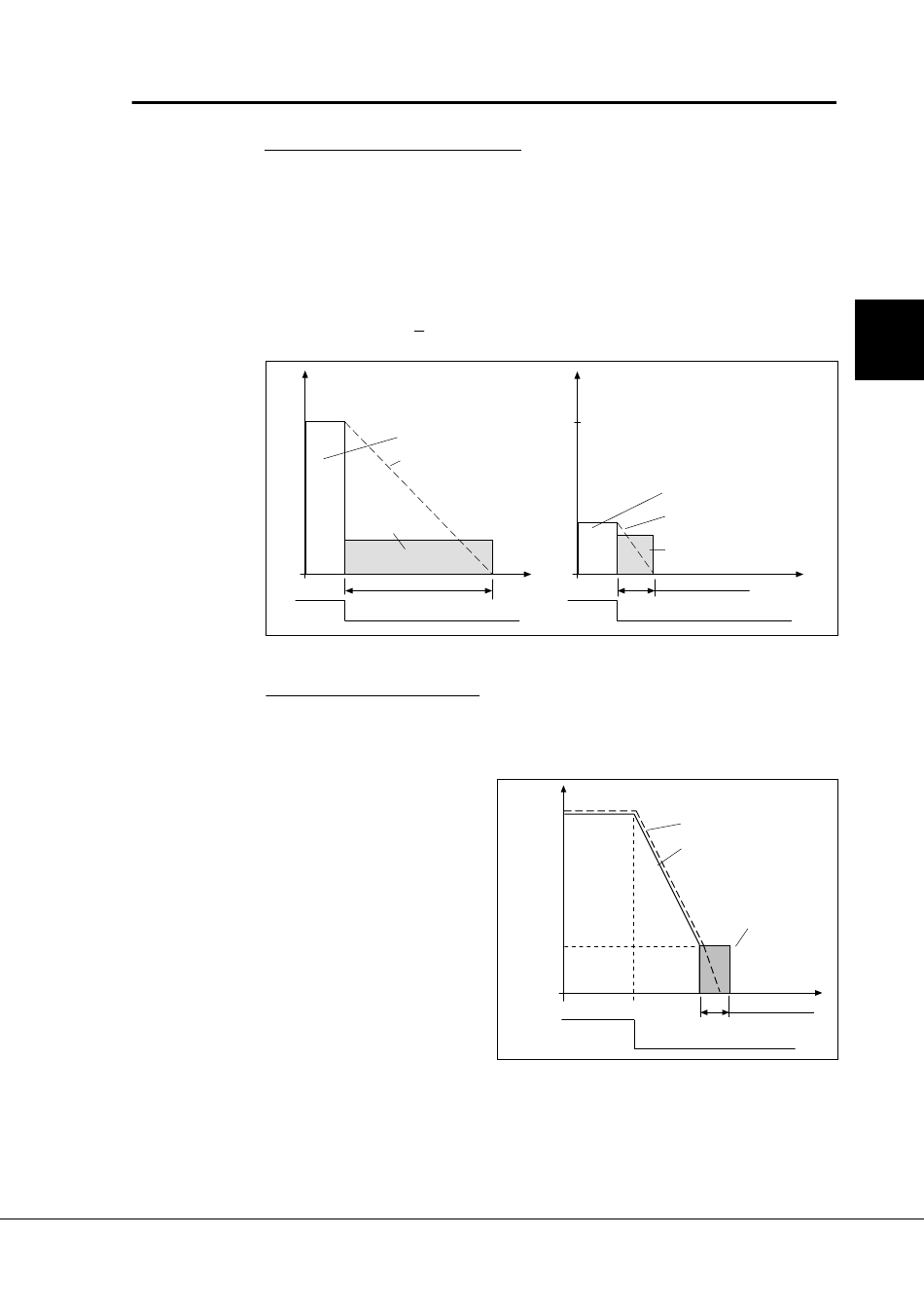

Bild 2.5-23 Gleichstrombremsung bei Stop-Modus = Leer-Auslauf.
Stop-Funktion = 1 (Rampe):
Nach dem Stop-Befehl wird der Motor an der Bremsrampe abgebremst bis
bei dem mit Par.4.10 eingestellten Wert die Gleichstrombremsung einsetzt.
Die Dauer der Gleichstrombremsung ist der Wert des Parameters 4. 9.
Bei hohen Trägheitsmo-
menten der Arbeitsmaschi-
ne wird der Einsatz eines
Brems-Choppers empfoh-
len.
Siehe Bild 2.5-24.
Bild 2.5-24 Gleichstrom
Bremszeit bei Stop-Funktion
= Rampe
4. 10

Einsetzfrequenz der Gleichstrombremsung bei Stop mit Rampe

Siehe Bild 2.5-24.
Vacon GmbH Tel: +49 (0) 2 11 / 8 54 98 57
Service: +358-40-83 71 150
Fern/Ort-Applikation
f Ausg
.
Ausgangsfrequenz
Motor-Drehzahl
Dauer
Gleichstrom-
bremsung
t = 1 x par. 4. 9
Parameters 4. 9. Ist die
f Ausg
.
f n
Ausgangsfrequenz
Motor-Drehzahl
0,1 x f n
Dauer
Gleichstrom-
t
bremsung
t = 0,1 x par. 4. 9
BETRIEB
STOP
f Ausg.
Par. 4. 10
BETRIEB
STOP
Fax: +49 (0) 2 11 / 8 54 98 47
E-mail: vacon@vacon.com
Seite 2-27
t
UD012K21
Ausgangsfrequenz
Motor-Drehzahl
Dauer
Gleichstrom-
bremsung
t
t = Par. 4. 9
UD012K23
