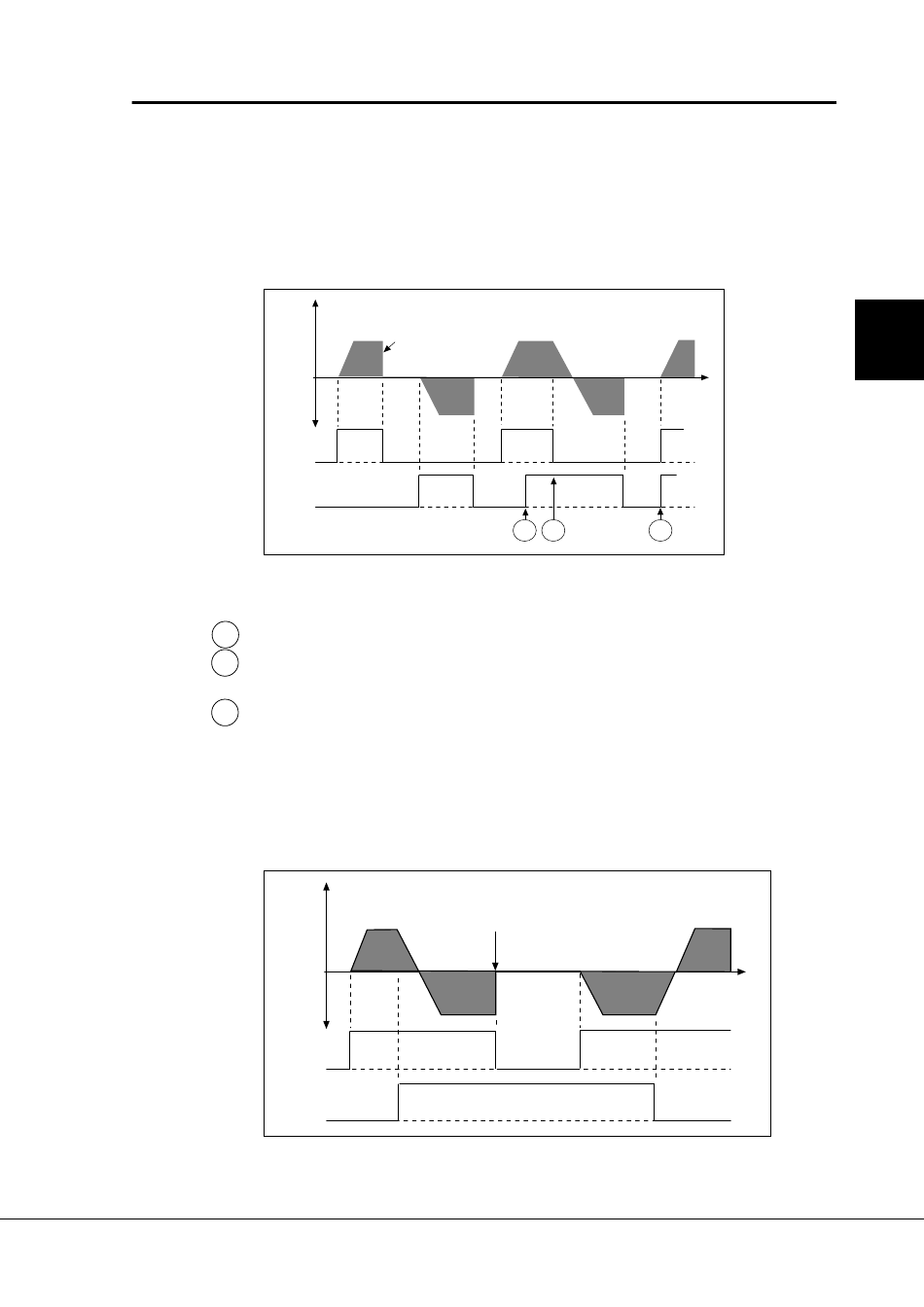

2.5.2 Beschreibung der Parametergruppen 2—8
2. 1 Steuerplatz A Start/Stop-Logik Auswahl
0: DIA1: geschlossener Kontakt = Start vorwärts
DIA2: geschlossener Kontakt = Start rückwärts,
siehe Bild 2.5-1
Vorw.
Rückw.
DIA1
DIA2
Bild 2.5-1 Start vorwärts/Start rückwärts.
1 Die zuerst gewählte Drehrichtung hat immer höchste Priorität
2 Wenn der DIA1 Kontakt geöffnet wird und DIA2 geschlossen ist, wird die
Drehrichtung geändert.
3 Wenn Start vorwärts (DIA1) und Start rückwärts (DIA2) gleichzeitig
aktiviert werden, hat das Start vorwärts Kommando (DIA1) Vorrang.
1: DIA1: geschl. Kontakt = Start
DIA2: geschl. Kontakt = Rückwärts
Siehe Bild 2.5-2.
Vorw.
Rückw.
DIA1
DIA2
Bild 2.5-2 Start, Stop, Drehrichtung.
Vacon GmbH Tel: +49 (0) 2 11 / 8 54 98 57
Service: +358-40-83 71 150
Fern/Ort-Applikation
Ausgangs- Stop-Funktion
frequenz (par 4. 7)
= Leer-Auslauf
Ausgangs- Stop-Funktion
frequenz (par 4. 7)
= Leer-Auslauf
1 2 3
UD012K09
offener Kontakt = Stop
offener Kontakt = Vorwärts
UD012K10
Fax: +49 (0) 2 11 / 8 54 98 47
E-mail: vacon@vacon.com
Seite 2-15
2
t
t
