Mechanische Installation

3.3 Montage

HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
•
Sehen Sie über und unter dem Frequenzum-
richter zur Luftzirkulation einen ausreichenden
Abstand vor. Die Abstandsanforderungen finden
Sie unter Abbildung 3.2.

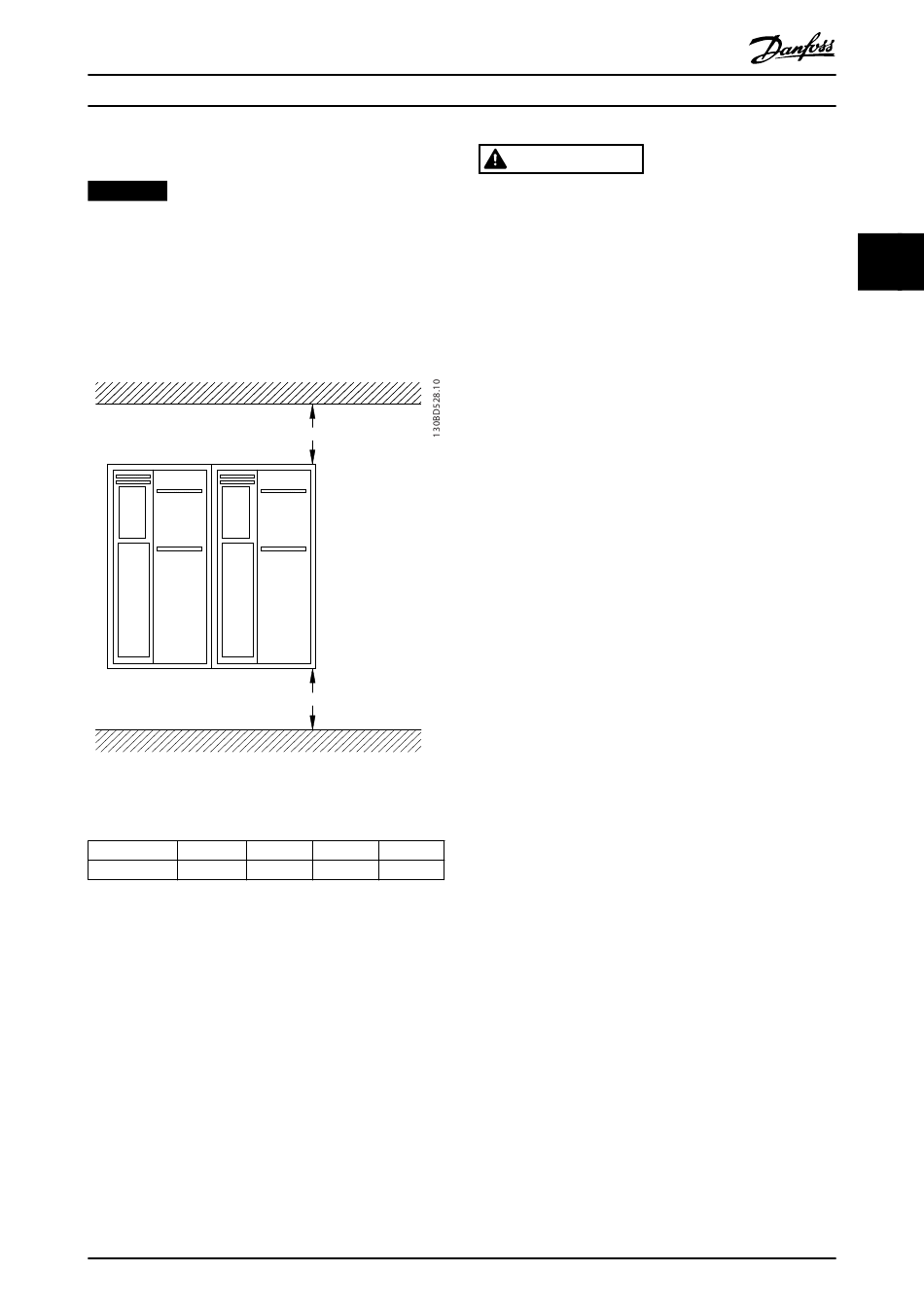

Abbildung 3.2 Abstand zur Kühlluftzirkulation oben und
unten
Gehäuse A1–A5
A [mm (in)] 100 (3.9) 200 (7.8)
Tabelle 3.1 Mindestabstände für eine ausreichende
Luftzirkulation
Heben
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
•
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
MG33AS03
Bedienungsanleitung
a
a
B1–B4 C1, C3 C2, C4
200 (7.8) 225 (8.9)
Danfoss A/S © 04/2017 Alle Rechte vorbehalten.
WARNUNG
SCHWERE LAST
Asymmetrische Lasten können fallen und umkippen. Eine
Nichteinhaltung entsprechender Vorsichtsmaßnahmen
vor dem Anheben kann den Tod, schwere Verletzungen
oder Geräteschäden zur Folge haben.
•
Gehen Sie niemals unter hängenden Lasten
hindurch.
•
Tragen Sie Zum Schutz vor Verletzungen
persönliche Schutzausrüstung, wie z. B.
Handschuhe, Schutzbrille und Sicherheits-
schuhe.
•
Denken Sie daran, Hebevorrichtungen mit
einem entsprechend zulässigen Gesamtgewicht
einzusetzen. Prüfen Sie das Gewicht des
Frequenzumrichters entsprechend
Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen, um ein sicheres Heben zu
gewährleisten.
•
Der Winkel von der Oberkante des Frequenzum-
richters zum Hubseil hat Auswirkungen auf die
maximale Lastkraft des Hubseils. Dieser Winkel
muss 65° oder mehr betragen. Befestigen und
bemaßen Sie die Hubseile entsprechend.
Montage
1. Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können mehrere Frequenzumrichter Seite-an-
Seite ohne Zwischenraum aufstellen.
2. Stellen Sie das Gerät so nah wie möglich am
Motor auf. Halten Sie die Motorkabel so kurz wie
möglich.
3. Sorgen Sie durch Montage des Geräts auf einer
ebenen, stabilen Oberfläche oder an der
optionalen Rückwand für eine ausreichende
Luftzirkulation zur Kühlung.
4. Verwenden Sie die vorgesehenen Bohrungen am
Frequenzumrichter zur Wandmontage, sofern
vorhanden.
3 3
9
