6 Grundlegende E/A-Konfiguration

Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die analogen
Klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
HINWEIS
Um den Frequenzumrichter mit der optionalen Funktion
„Safe Torque Off" in Werkseinstellung zu betreiben,
benötigen Sie ggf. Drahtbrücken zwischen Klemme 12
(oder 13) und Klemme 37.
MG33AS03
Bedienungsanleitung

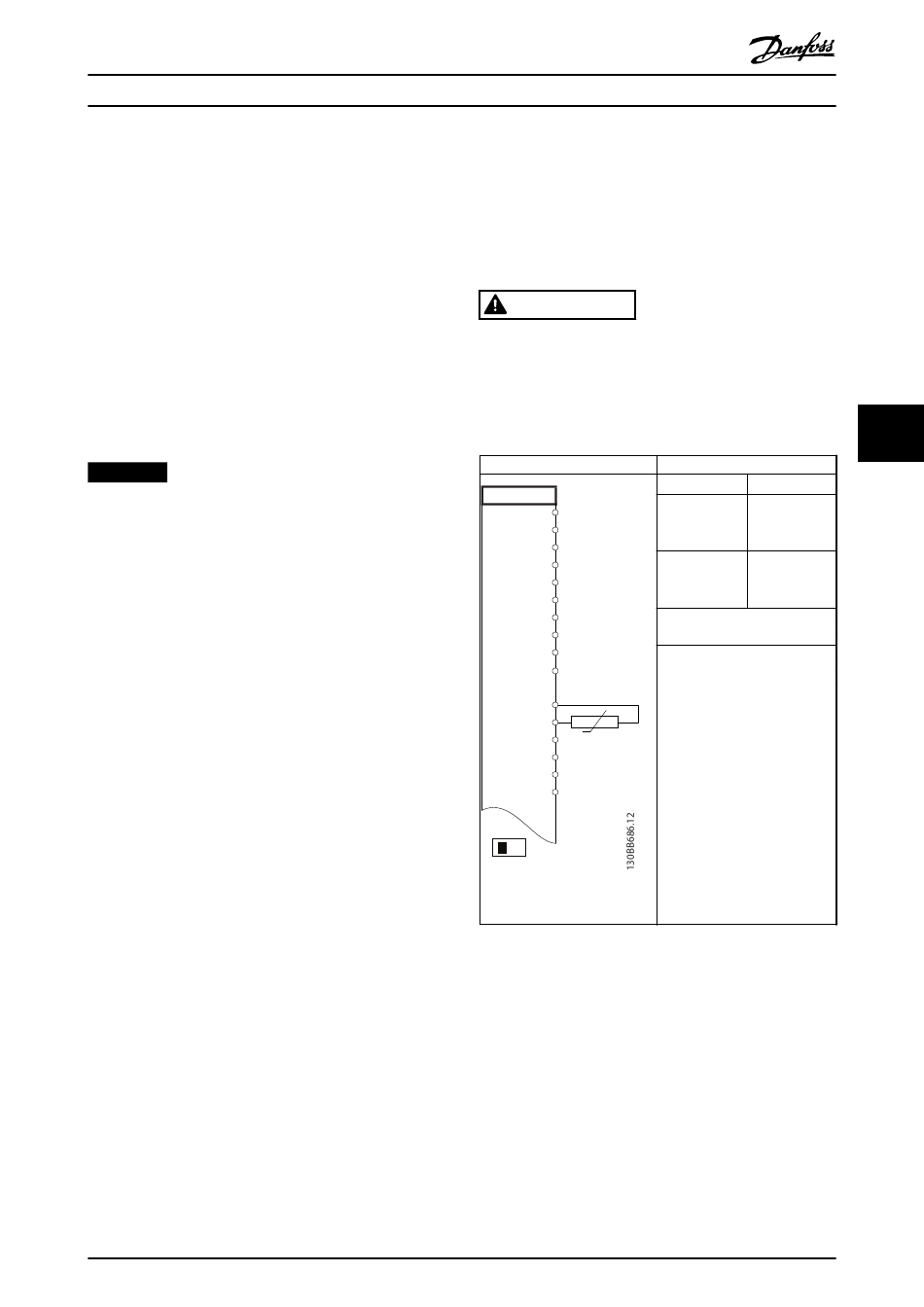

6.1 Anwendungsbeispiele

6.1.1 Motorthermistor
VORSICHT
THERMISTORISOLIERUNG
Gefahr von Personenschäden oder Sachschäden!
•
VLT
+24 V
+24 V
D IN
D IN
COM
D IN
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
U - I
A53
Tabelle 6.1 Motorthermistor
Danfoss A/S © 04/2017 Alle Rechte vorbehalten.
Sie müssen alle Thermistoren verstärkt oder
zweifach isolieren, um die PELV-Anforderungen
zu erfüllen.
Funktion
Parameter 1-90
12
Thermischer
13
Motorschutz
18
Parameter 1-93
19
Thermistoran-
20
schluss
27
* = Werkseinstellung
29
32
33
Hinweise/Anmerkungen:
37
Wenn Sie nur eine Warnung
wünschen, programmieren Sie
50
Parameter 1-90 Thermischer
53
Motorschutz auf [1] Thermistor
54
Warnung.
55
DIN 37 ist eine Option.
42
39
6
Parameter
Einstellung
[2] Thermistor-
Abschalt.
[1] Analog-
eingang 53
23
6
