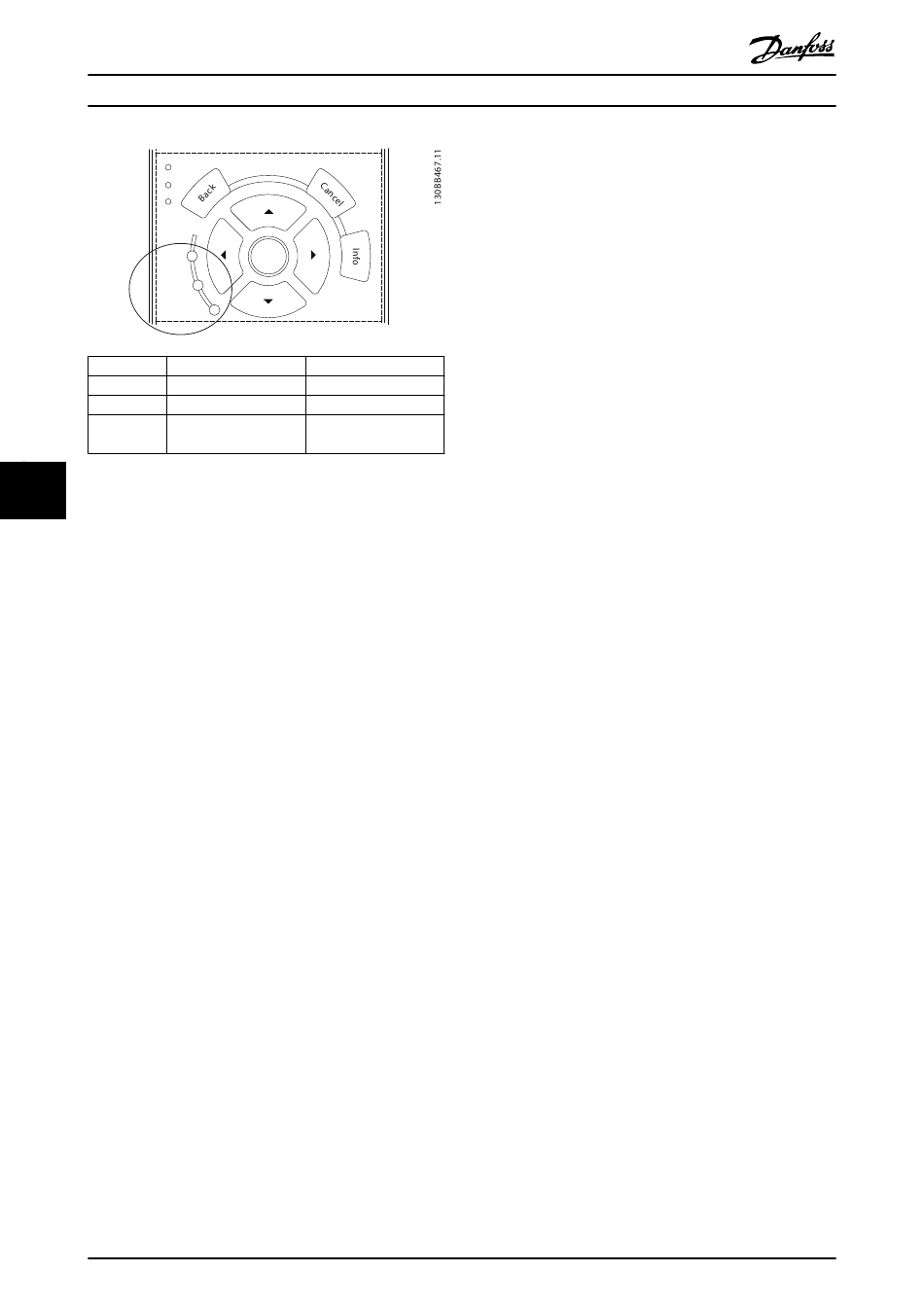

Abbildung 7.2 Kontrollanzeigen zur Statusanzeige

7.3 Warnungen und Alarmmeldungen

Die folgenden Warn- und Alarminformationen beschreiben
den Warn- oder Alarmzustand, geben die wahrscheinliche
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
WARNUNG 1, 10 Volt niedrig
Die Spannung von Klemme 50 an der Steuerkarte ist <10
Volt.
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Maximal 15 mA oder min. 590 Ω.
Ein Kurzschluss in einem angeschlossenen Potenziometer
oder eine falsche Verkabelung des Potenziometers können
diesen Zustand verursachen.
Fehlersuche und -behebung
•
Entfernen Sie das Kabel an Klemme 50. Wenn der
Frequenzumrichter die Warnung nicht mehr
anzeigt, liegt ein Problem mit der Verkabelung
vor. Zeigt er die Warnung weiterhin an, tauschen
Sie die Steuerkarte aus.
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in Parameter 6-01 Signalausfall
Funktion programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
Fehlersuche und -behebung
•
Prüfen Sie die Anschlüsse an allen analogen
Eingangsklemmen.
26
OK
Warnanzeigeleuchte Alarmanzeigeleuchte
Ein Off
Off Ein (blinkt)
Ein Ein (blinkt)
Danfoss A/S © 04/2017 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 301/302
•
•
WARNUNG/ALARM 3, Kein Motor
Am Ausgang des Frequenzumrichters ist kein Motor
angeschlossen.
WARNUNG/ALARM 4, Netzasymmetrie
Versorgungsseitig fehlt eine Phase, oder die Asymmetrie in
der Netzspannung ist zu hoch. Diese Meldung erscheint im
Falle eines Fehlers im Eingangsgleichrichter. Sie können die
Optionen in Parameter 14-12 Netzphasen-Unsymmetrie
programmieren.
Fehlersuche und -behebung
•
WARNUNG 5, DC-Zwischenkreisspannung hoch
Die Zwischenkreisspannung (DC) liegt oberhalb der
Überspannungswarnungsgrenze des Steuersystems. Die
Grenze ist abhängig von der Nennspannung des Frequen-
zumrichters. Das Gerät bleibt aktiv.
WARNUNG 6, DC-Zwischenkreisspannung niedrig
Die Zwischenkreisspannung (DC) liegt unter dem
Spannungsgrenzwert des Steuersystems. Die Grenze ist
abhängig von der Nennspannung des Frequenzumrichters.
Das Gerät bleibt aktiv.
WARNUNG/ALARM 7, DC-Überspannung
Überschreitet die Zwischenkreisspannung den Grenzwert,
schaltet der Frequenzumrichter nach einiger Zeit ab.
Fehlersuche und -behebung
•
•
•
•
•
•
- Steuerkartenklemmen 53 und 54 für
Signale, Klemme 55 Masse.
-
®
VLT Universal-E/A-Option MCB 101
Klemmen 11 und 12 für Signale,
Klemme 10 Masse.
- ®
VLT Analog-E/A-Option MCB 109
Klemmen 1, 3 und 5 für Signale,
Klemmen 2, 4 und 6 Masse.
Prüfen Sie, ob die Programmierung des Frequen-
zumrichters und die Schaltereinstellungen mit
dem Analogsignaltyp übereinstimmen.
Prüfen Sie das Signal an den Eingangsklemmen.
Kontrollieren Sie die Versorgungsspannung und
die Versorgungsströme zum Frequenzumrichter.
Schließen Sie einen Bremswiderstand an.
Verlängern Sie die Rampenzeit.
Ändern Sie den Rampentyp.
Aktivieren Sie die Funktionen in
Parameter 2-10 Bremsfunktion.
Erhöhen Sie Parameter 14-26 WR-Fehler Abschalt-
verzögerung.
Wenn der Alarm/die Warnung während eines
Spannungsbruchs auftritt, verwenden Sie den
kinetischen Speicher (Parameter 14-10 Netzausfall-
Funktion).
