■ Anzugsmomente, Steuerkabel
Steuerkabel sind mit einem Anzugsmoment von
0,22-0,25 Nm anzuschließen.

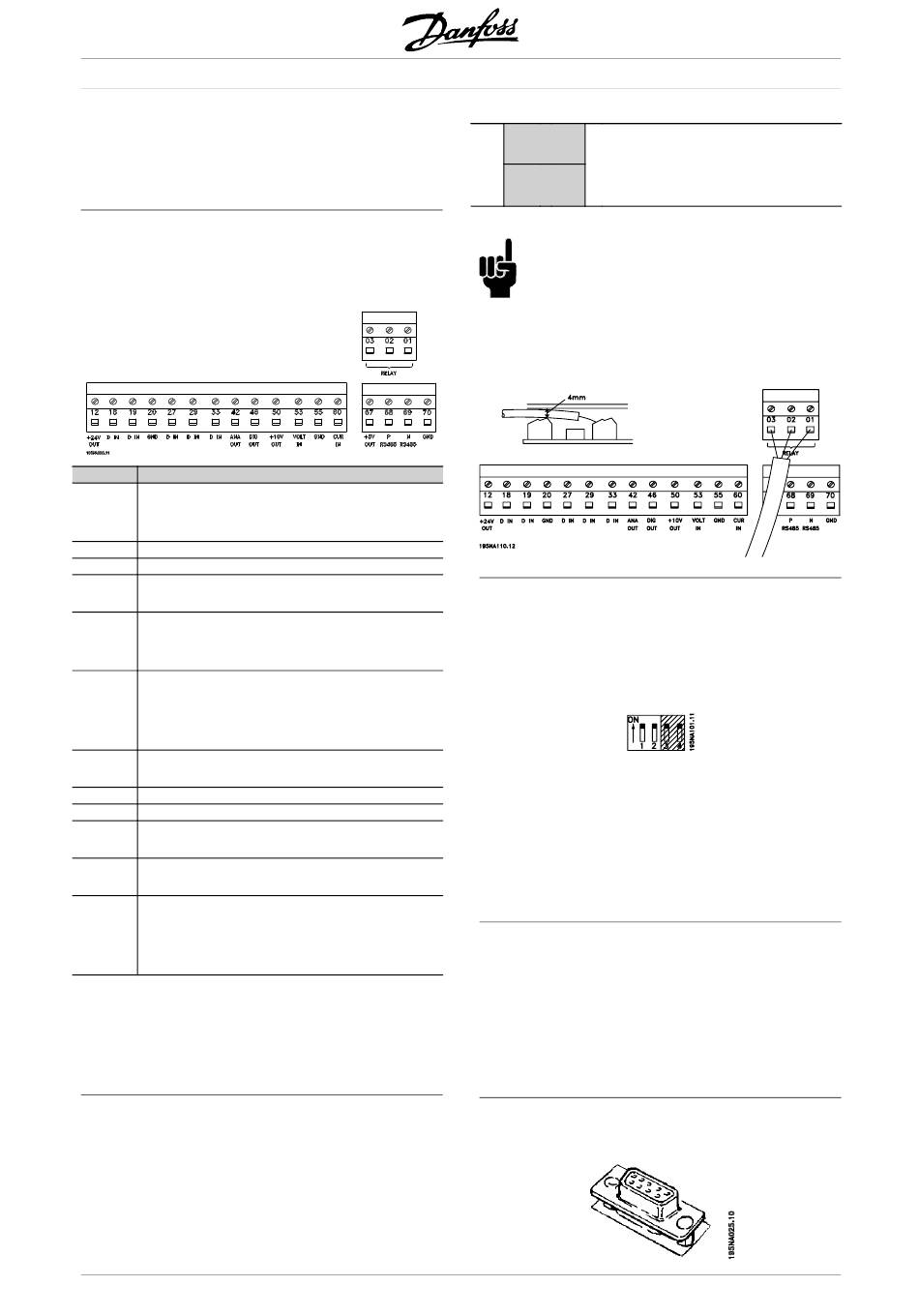

■ Elektrische Installation, Steuerklemmen
Zur richtigen Terminierung der Steuerkabel siehe Erdung
abgeschirmter Steuerkabel im Projektierungshandbuch.
Nr.
Funktion
01-03
Die Relaisausgänge 01-03 können zur
Statusanzeige und für Alarm-
/Warnmeldungen benutzt werden.
12
24 V DC Versorgungsspannung.
18-33
Digitale Eingänge.
20, 55
Masseanschluss für Ein-
und Ausgangsklemmen.
42
Analoger Ausgang für die
Frequenzanzeige,
Sollwert, Strom oder Drehmoment.
1
46
Digitaler Ausgang für die Anzeige von
Status,
Warnungen oder Alarmen sowie
Frequenzausgang.
50
+10 V DC Versorgungsspannung
für Potentiometer oder Thermistor.
53
Analoger Spannungseingang 0 - 10 V DC.
60
Analoger Stromeingang 0/4 - 20 mA.
1
67
+ 5 V DC Versorgungsspannung
für Profibus.
68,
RS 485, Serielle Kommunikation.
1
69
1
70
Masseanschluss für die Klemmen 67, 68
und 69.
Dieser Anschluss wird normalerweise
nicht benutzt.
Die Anschlussklemmen gelten nicht für DeviceNet.
Weiterführende Informationen finden Sie im
DeviceNet-Handbuch MG.90.BX.YY
■ Relaisanschluß
Zur Programmierung des Relaisausgangs siehe
Parameter 323 Relaisausgang.
68
VLT® Serie 2800
Nr. 01
- 02
01
- 03
ACHTUNG!:
Beachten Sie bitte, daß die Kabelumhüllung
für das Relais die erste Reihe der
Steuerkartenklemmen bedecken muß -
ansonsten ist die galvanische Trennung (PELV)
nicht gewährleistet. Max. Kabeldurchmesser:
4 mm. Siehe Zeichnung.
■ Schalter 1-4
Der Dip-Schalter befindet sich nur auf der Steuerkarte
mit Profibus DP-Kommunikation.
Die gezeigte Schalterposition entspricht der
Werkseinstellung.
Schalter 1 und 2 dienen zur Kabelterminierung für die
RS 485-Schnittstelle. Ist der Frequenzwandler das erste
oder letzte Gerät im Bussystem, so müssen die Schalter
1 und 2 EIN sein. Bei den übrigen Frequenzwandlern
müssen die Schalter 1 und 2 AUS sein.
Schalter 3 und 4 haben keine Funktion.
■ VLT Software Dialog
Anschluß an Klemmen 68-70 oder
Sub D:
- PIN 3 GND
- PIN 8 P-RS 485
- PIN 9 N-RS 485
■ D-Sub-Stecker:
MG.28.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
1 - 2 Schließer (normalerweise
offen)
1 - 3 Öffner (normalerweise
geschlossen)
