III.c ... Installation
Die Installation darf nur spannungslos erfolgen. Besondere Vorschriften u.a. EN 60079-14 bzw. die
örtlichen Errichtungsvorschriften sind zu beachten.
Wird der Füllstandsensor mit Einschraubkörper geliefert, dann ist das Gewinde des Einschraubkörpers
mit geeignetem Dichtmaterial zu versehen, in die vorhandene Muffe einzuschrauben und festzuziehen.
Bei einer Riser-Installation wird die Kunststoffzentrierung auf den Sensorkopf gesteckt. Danach den
Sensor in das Riserrohr gleiten lassen, bis dieser sicher auf dem Boden steht. Wird der Füllstandsensor
ohne Prozessanschluss geliefert, ist der Errichter für die Einhaltung der Ex-Anforderungen verantwort-
lich.
Allgemeiner Hinweis (siehe auch EN 60079-26, Abschnitt 4.3):
Wenn der Messwertgeber in die Grenzwand zwischen Zone 0 und Zone 1 errichtet wird, dann muss
sichergestellt sein, dass nach dem Einbau ein genügend dichter Spalt (IP66 oder IP67) erreicht wird.
Flexibler-Füllstandsensor (TORRIX Ex ... Flex ..., VISY-Stick ... Flex ...)
Diese Ausführung kann mit verschiedenen Sensorfüßen hergestellt werden, die zur Stabilisierung des
Sensors dienen. Eine Halterung kann ein Magnetfuß sein. Der Magnet ist dann in einem elektrisch
leitenden Kunststoff gekapselt und darf daher im explosionsgefährdeten Bereich eingesetzt werden.
LPG-Füllstandsensor VISY-Stick ... LPG
Das variable Einbaukit für Flüssiggasbehälter LPG wurde entwickelt, um den Messwertgeber jederzeit
ohne weitere Montagearbeiten ein- und ausbauen zu können, ohne den Tank öffnen zu müssen. Das
variable Einbaukit für Flüssiggasbehälter LPG besteht aus einem Mantelrohr mit speziellem LPG-
Schwimmer aus BUNA und einer ¾" NPT-Schneideringverschraubung. Bei der Errichtung mit einer
Schneidringverschraubung kann die Position des Sensors nach Anziehen der Überwurfmutter nicht
mehr geändert werden.
Umweltsensor VISY-Stick Sump ...
Dieser Umweltsensor kann mittels des Montagekits befestigt werden.
Bei der Verdrahtung vom Sensor zum Messumformer (vorzugsweise blaues Kabel) dürfen die zulässige
Induktivität und Kapazität des zugehörigen Betriebsmittels nicht überschritten werden. Die Anschlüsse
des Sensors müssen mit den gleichen Anschlüssen des Messumformers verbunden werden.

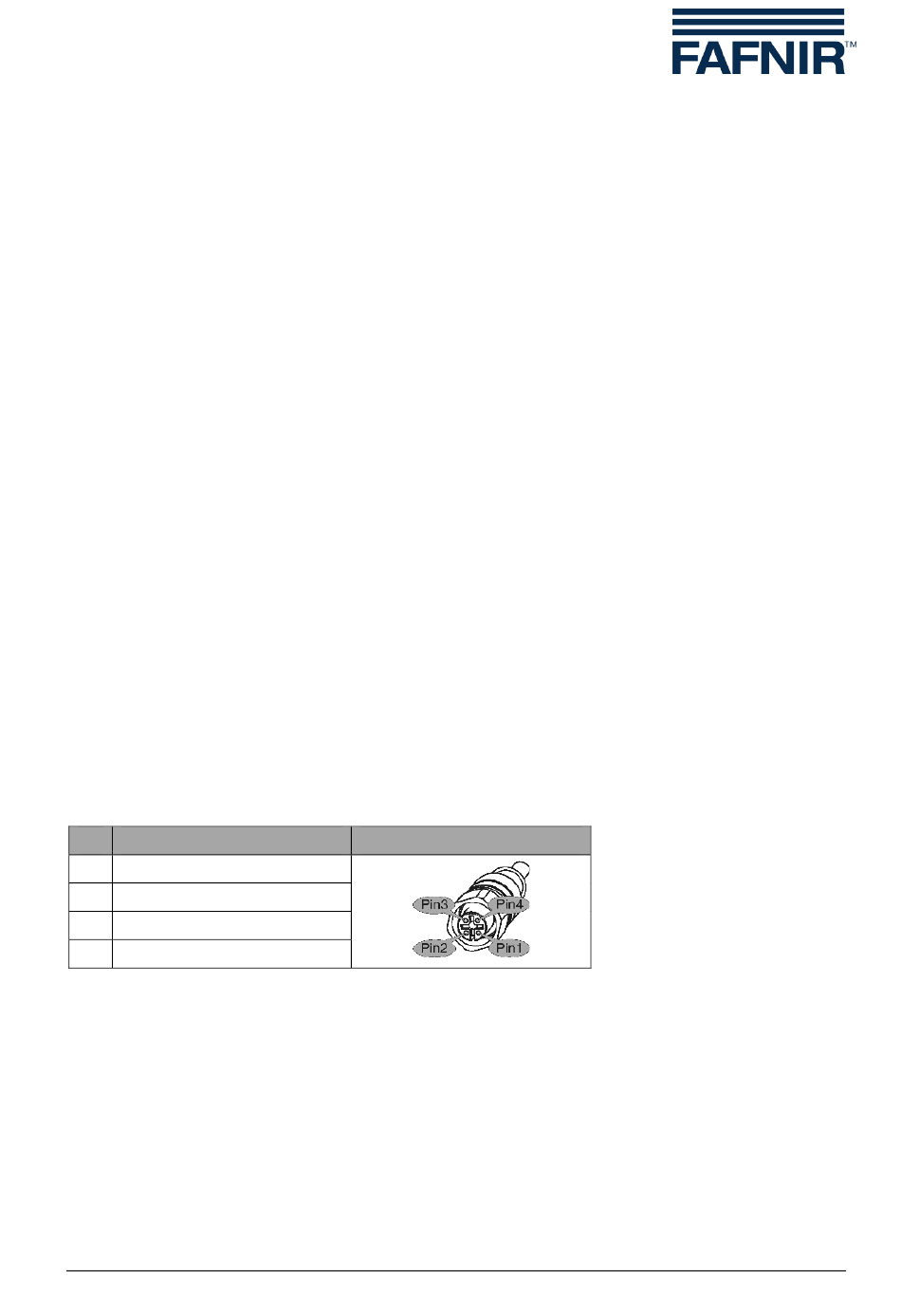

Anschlussbelegung:
Pin Leitung
1 +
2 A
3 -
4 B
Tabelle 1: Anschlussbelegung der Sensoren
Für die Einbindung der Füllstandsensoren in den Potentialausgleich ist eine PA-Anschlussklemme am
Sensorkopf vorhanden.
III.d ... Rüsten
Für das Betreiben der Sensoren sind keine sicherheitsrelevanten Einstellungen nötig.
III.e ... Inbetriebnahme
Vor der Inbetriebnahme sind alle Geräte auf richtigen Anschluss und Einbau zu prüfen. Die elektrische
Versorgung, auch der angeschlossenen Geräte, ist zu kontrollieren.
Anhang
M12 (Female)
