3.3.4

VISY-Stick Advanced Ethanol

Der Sensor VISY-Stick Advanced Ethanol hat eine höhere Messgenauigkeit als VISY-Stick
Ethanol. Er ist geeignet für die Füllstandmessung von Benzin-Ethanol Gemische mit einem
Ethanolanteil über 15 %. Der Sensor ist für die Rohrinstallation oder mit Einschraubkörper
erhältlich.
Rohrinstallation (Riser)
∅ 48

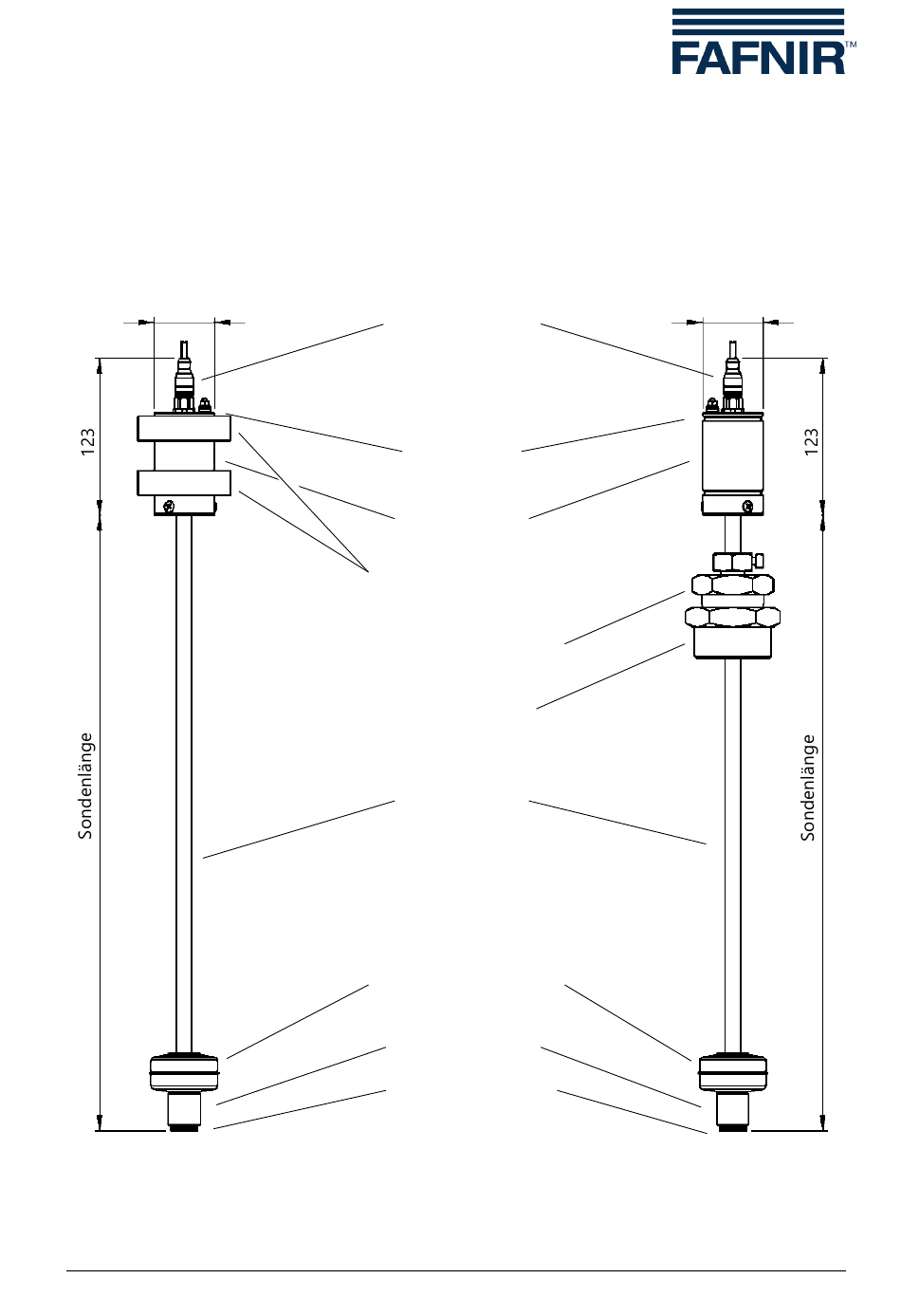

Abbildung 5: VISY-Stick Advanced Ethanol

Füllstandsensoren
M12 Kupplung
braun +
weiß A
schwarz B
blau –
Anschluss
Potentialausgleich
Sondenkopf
Riser Installationskit
(Zentrierung 3"/ 4")
Einschraubkörper R1½,
SW 55, Messing
Reduzierung R2,
Stahl
Sondenrohr
∅ 12
Produktschwimmer
∅ 54 x 31
Distanzbuchse
Sicherungsring
Installation mit Einschraubkörper
und R2 Reduzierung
∅ 48
Maße in mm
